第 1 部 基本篇 第 1 章 装置概要
1-61
1-8 基本操作

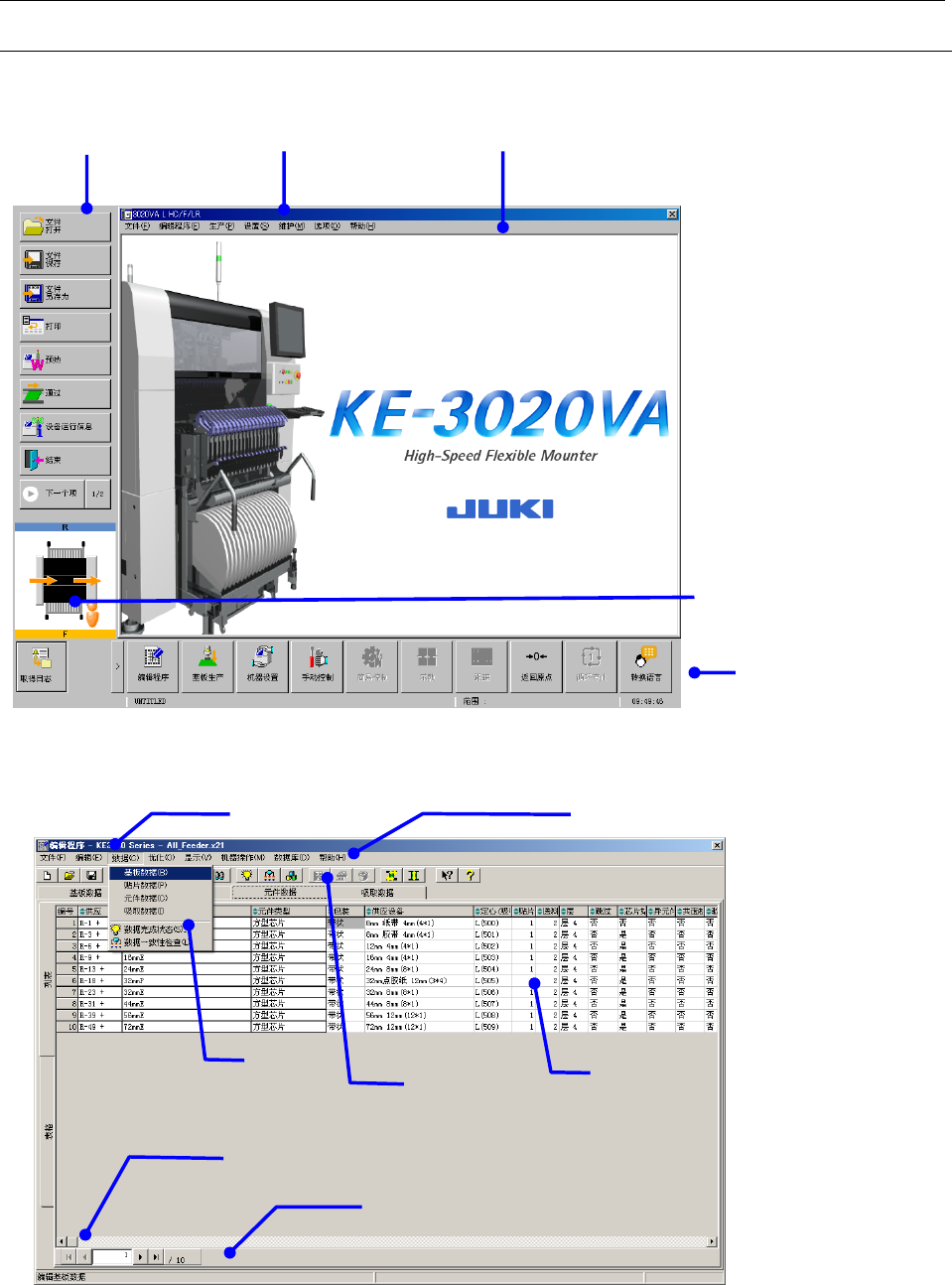

1-8-1 画面构成示例
(1) 桌面
(2) 编辑程序画面
⑧ 命令按钮
① 标题栏
② 菜单栏
⑩ 简易事件显示
①标题栏
②菜单栏
③下拉菜单
④工具栏
⑤作业范围
⑥滚动条
⑦状态栏
⑨ 功能栏
第 1 部 基本篇 第 1 章 装置概要
1-62
画面构成要素及功能概要
要素 功能概要
①标题栏
视窗的标题。
标题因显示的视窗的功能而异。
②菜单栏
显示该视窗中可使用的最顶层菜单。
(所显示的菜单因视窗而异。)
选中某些菜单会出现下拉菜单。
③下拉菜单
从菜单栏选择菜单时显示的命令一览表。
无效菜单显示灰色。
④工具栏
用图标显示该视窗中经常使用的菜单。
不同的视窗工具栏的显示/不显示可以切换。只有在程序编辑画面中才可
显示和使用。
⑤作业范围
制作程序数据等时输入数据、或项目的选择范围。
⑥滚动条
当视窗中无法显示所有内容时会出现滚动条。
可用滚动条来移动显示范围。
⑦状态栏 显示菜单项目的说明以及数据的输入范围等。
⑧命令按钮
可用单键调出视窗内可使用的部分菜单。
可用图标显示系统的每个台架的运行情况及操作方向。
⑨功能栏
可一键操作调出系统中可执行的有代表性的功能。可切换语言（注 1、2）
或应用程序。
可显示生产程序名及时间。
⑩简易事项显示
可从命令按钮下面的显示事项的图标上，实时掌握安全罩打开、台架下
降、传送带悬浮、气压降低、操作板操作方向，电动台架联接状态、误
插入传感状态。
点击简易事项显示区域，则设备状况显示会切换显示压力值，可浏览气
压。
1. 当使用英文版之外的操作系统（日文或中文操作系统）、用语言切换功能显示英文画面时，画面的一
部或整个画面有可能不显示英文，而显示操作系统使用的语言。
<画面中有一部分不显示英文的例子>
文件管理、打印机、系统菜单（右击时显示的菜单）
2. 当基板 ID、元件名称、元件注释等可用日文（中文）设置的数据用日文（中文）设置时，切换使用
语言功能后，可能无法正确显示英文画面，敬请注意。
注意
∶
第 1 部 基本篇 第 1 章 装置概要
1-63

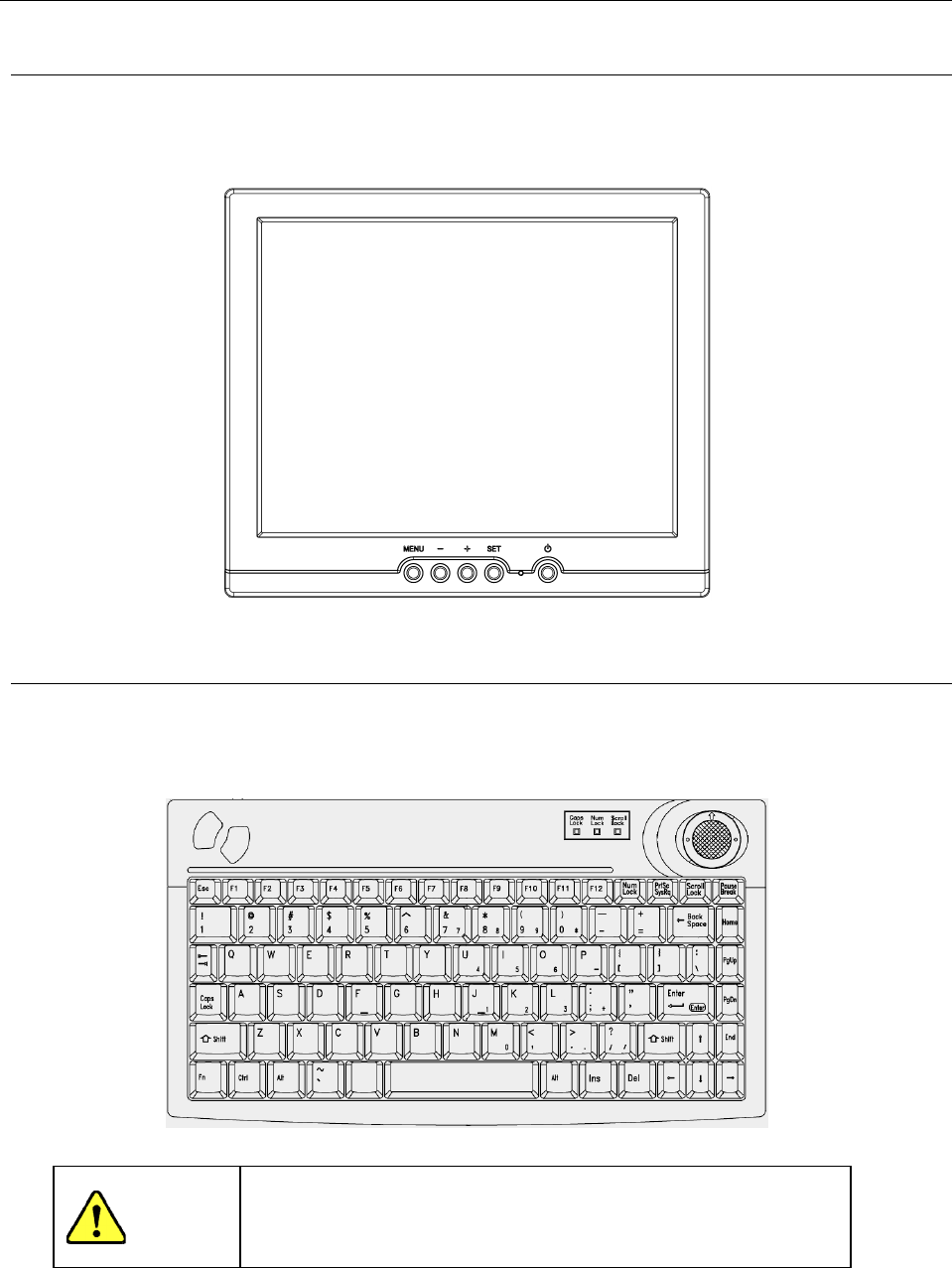

1-8-2 显示装置及输入装置
1-8-2-1 显示装置（触摸屏）
本机的显示装置为带触摸屏操作功能的彩色液晶显示器。（标准装备 XGA 1024×768 像素）
后侧的显示器为选购项。
1-8-2-2 键盘
本机连接标准89键(英文规格)的带轨迹球键盘。
输入文字与画面操作，均可通过该带轨迹球键盘来进行。
注意
在机器运行中,请勿将手伸入装置内部或将脸部、头部靠近装置。
请勿在接通主机电源的状态下插拔键盘电缆。
