(9) 替换
此功能可使用指定的条件统一替换指定的全部元件的「元件数据」中的“包装”、“定心”、“吸取条
件”、“贴片条件”、“检查”、“检查2”、“选项”等各项数据。
1)设置条件

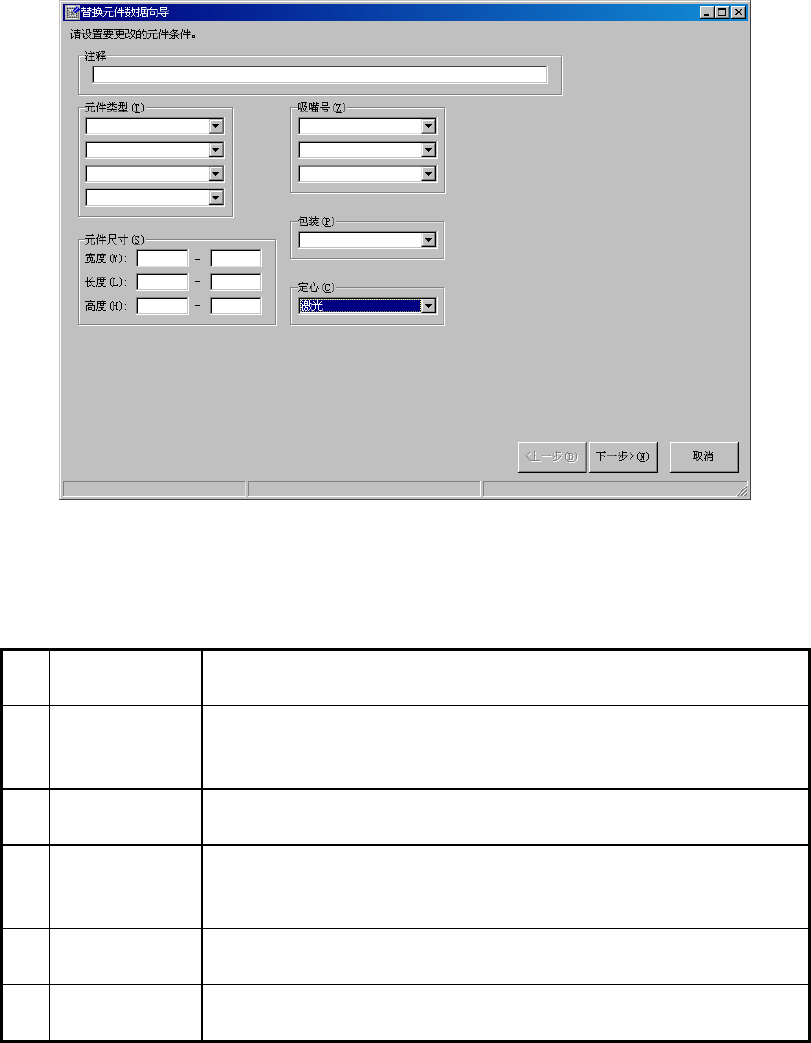

从编辑菜单中选择[替换]，启动如下的「替换元件数据向导」。
设定替换对象的元件条件，单击「下一步」。
可设定的条件如下。
1
注释
指定注释。如果输入的字符串在注释中存在时，即成为替换对
象的记录。
2
元件类型
元件种类最多可指定 4 种。当指定多种元件时，所指定的所有
的元件均为指定对象。
1 个也不输入时，所有元件种类均为设定对象。
3
元件尺寸
逐一指定元件的长度、宽度、高度的最大值和最小值。
如果省略输入，则按各自可输入的最大、最小值处理。
4
吸嘴号
吸取时使用的吸嘴最多可指定 3 种编号。
指定多种类的元件时，被指定的所有的元件均为设定对象。
1 个也不输入时，所有的吸嘴均为置换对象。
5
包装
指定元件的包装方式。不指定时，所有包装形式的元件均为设
定对象。
6
定心
指定元件的定心方式。
不指定时，所有定心方式的元件均为设定对象。
第 1 部 基本篇 第 4 章 制作生产程序
4-162

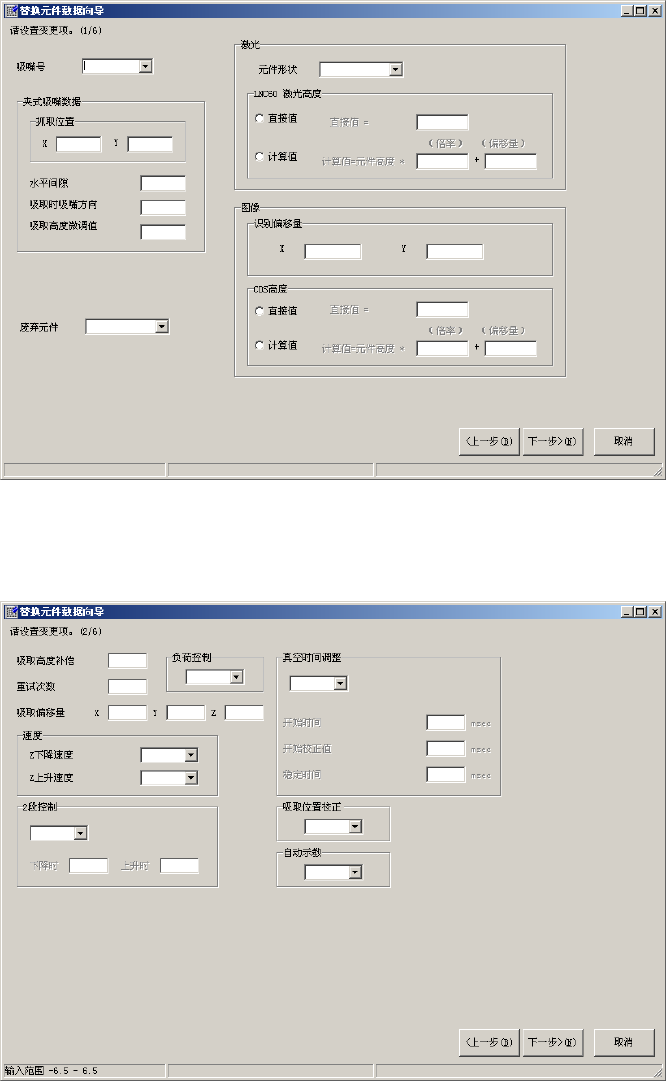

2)设定替换值
① 显示元件数据的[定心]选项卡画面。
逐一输入需要变更的数据，单击「下一步」。
② 显示元件数据的[吸取条件]选项卡内容。
逐一输入需要变更的数据，单击「下一步」。
第 1 部 基本篇 第 4 章 制作生产程序
4-163
③ 显示元件数据的[贴片条件]选项卡的内容。
逐一输入需要变更的数据，单击「下一步」。
④ 显示元件数据的[检查]选项卡的内容。
逐一输入需要变更的数据，单击「下一步」。
