第 1 部 基本篇 第 4 章 制作生产程序 4-290 ｊ ) 叠加画面 元件吸取、 归还、 废弃时， 会显示 OCC 的图像。 另外， 执行示教时会显示 VCS 摄像机的图像。 示教中也会显示光标及识别结果等。 ・ 光标移动方法 ( 触摸屏 ) 显示光标时，在画面中按下，即可将光标向 8 个方向移动。 左上 上 右上 左 右 左下 下 右下
第 1 部 基本篇 第 4 章 制作生产程序
4-289

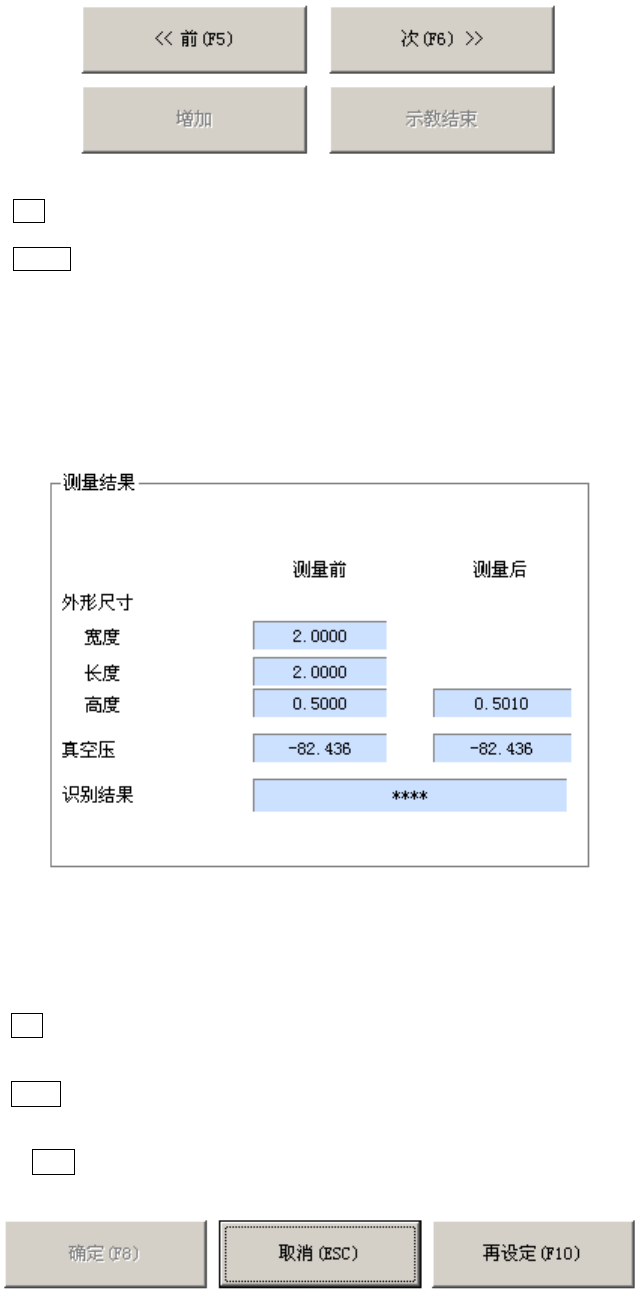

ｅ) 处理转移按钮
进行处理内容的转移、重做、结束等操作。
・
前(F5 键)
重做当前处理的前一个的处理。
・
次(Enter 键)
结束当前的处理，转移到下一个处理。
・
追加
进行排除区域的追加(仅 BGA,FBGA 元件)或进行球区域的追加(仅通用图像元件)。
・
示教结束
结束示教处理，执行识别。

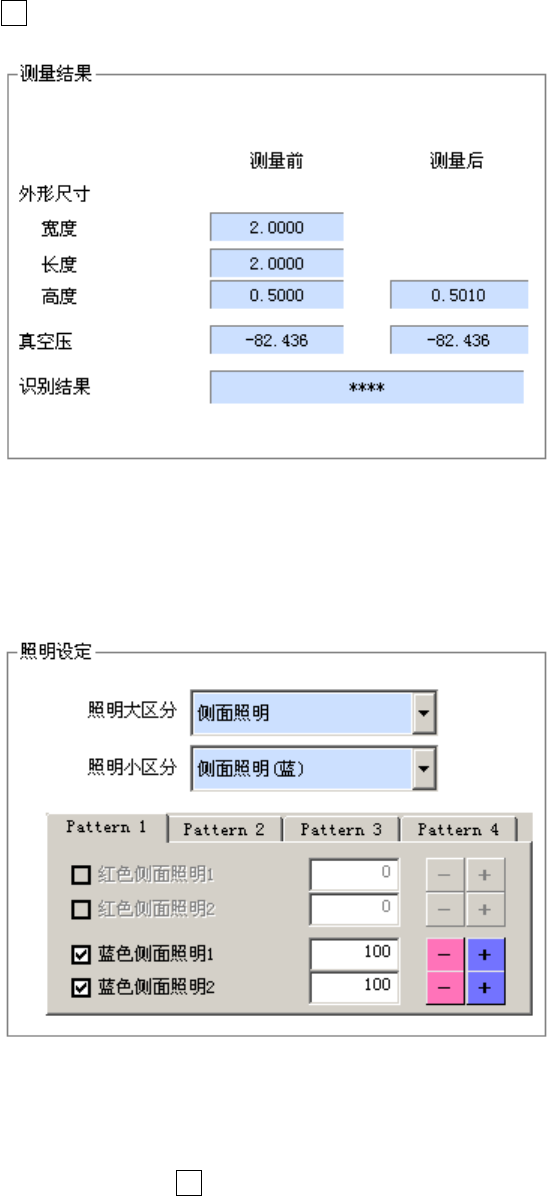

f）测量结果
显示测量前及测量后的外形尺寸(横、纵、高度)、真空压、识别结果。
不实施测量项目，不会显示测量后的值。(显示「****」)
要保存测量结果，识别结果必须为「OK」。
显示「****」或「NG」时，不能保存。
ｇ) 保存(F8 键)
保存测量结果，关闭执行画面。仅当识别结果为「OK」时，才能执行此项。
ｈ) 取消(ESC 键)
放弃执行中或执行后的结果，关闭执行画面。
ｉ) 再设定(F10 键)
放弃执行中或执行后的结果，重新开始再次执行示教。
第 1 部 基本篇 第 4 章 制作生产程序
4-290

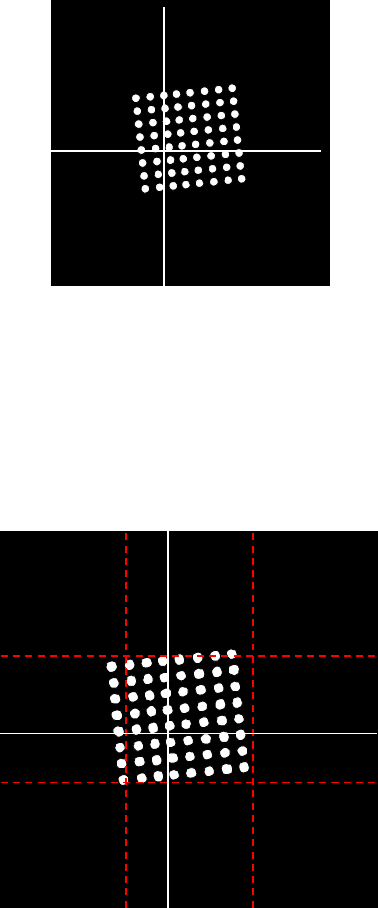

ｊ) 叠加画面
元件吸取、归还、废弃时，会显示 OCC 的图像。另外，执行示教时会显示 VCS 摄像机的图像。
示教中也会显示光标及识别结果等。
・
光标移动方法(触摸屏)
显示光标时，在画面中按下，即可将光标向 8 个方向移动。
左上
上
右上
左
右
左下 下
右下
第 1 部 基本篇 第 4 章 制作生产程序
4-291
（3）按照示教处理的操作方法
ａ) 测量元件
在设置画面的测量项目中，选择“元件高度”、”吸取真空压”时，可执行元件测量。从“开始”状态
按[下一步 F6]按钮，即可进行元件测量。测量结束后，会在"测量后”里显示测量结果的值。
ｂ) 照明设定
对元件测量时使用的 VCS 照明类型进行设置，调整亮度。
元件测量后，或没有元件测量时，开始后即可执行此项。请进行调整，以便可以对元件的球或
引脚、外形进行识别。
① 在“照明大区分”、"照明小区分”中选择 VCS 照明种类。
② 设置各照明单元的使用/不使用，亮度(20～200)。
③ 可保存 Pattern1～4 的值。通过选项卡选择使用哪个 Pattern。
④ 照明设定结束后，按[次 F6]按钮，即转移到倾斜示教。
