第 1 部 基本篇 第 2 章 生产 2-90 (7) 贴片 显示、编辑元件贴片的项目。 项目 内容 用户级别 推进量 输入元件贴片时将元件按入基板面多少的推进量。 操作员 试打 选择试打时是否执行贴片。 操作员 释放检查 对贴片动作后，是否用激光确认元件的释放进行选择。 操作员 跳过元件 选择是否跳过元件的贴片。 - (8) 速度 显示、编辑各轴的速度的项目。 项目 内容 用户级别 XY 选择吸取元件后，向贴片位置移动时的 XY 速度…
第 1 部 基本篇 第 2 章 生产
2-89
(1) 列表
显示画面左侧列表的内容。
项目 内容
元件名 显示元件的名称。
元件类型 显示元件的类型。
(2) 元件名
显示元件的名称。
(3) 外形尺寸
显示、编辑元件的外形尺寸。
项目 内容 用户级别
宽度 输入元件的外形尺寸的宽度。 操作员
长度 输入元件的外形尺寸的长度。 操作员
高度 输入元件的外形尺寸的高度。 操作员
(4) 包装
显示、编辑元件的废弃位置。
项目 内容 用户级别
废弃元件 从「废弃盒」、「元件保护」、「IC 回收带」、「放回托盘」中选择一
项。
操作员
(5)定心
显示、编辑元件的激光高度。机型不同内容也不同。
识别方式 机型 项目 内容 用户级别
激光识别
KE-3010A
KE-3010AC
KE-3020VA
LNC60 激光高度
输入元件的 LNC60 激光高度。
另外，也可测量激光高度。
操作员
KE-3020VRA
LNC60 激光高度 操作员
FMLA 激光高度
输入元件的 FMLA 激光高度。
※1
操作员
图像识别
KE-3020VA
CDS 高度
输入元件的 CDS 高度。
操作员
KE-3010A
KE-3010AC
KE-3020VRA
- - -
※1 如果在编辑程序的元件数据的定心中，未将详细设置为有效时，不能输入。
(6) 吸取
显示、编辑元件吸取的相关项目。
项目 内容 用户级别
吸嘴号 选择、输入吸取元件的吸嘴号码。
-
推进量 输入元件吸取时将吸嘴前端按入多少。 操作员
重试次数 输入吸取错误时的重试次数。 操作员
吸取位置校正 根据激光识别结果选择是否校正吸取位置偏移。 操作员
自动示教 选择进行吸取位置跟踪时是否进行自动示教。
(纸带、元件外形 0603～3216)
操作员
速度 Z 下降 选择在吸取位置的 Z 轴下降的速度。(选择执行和速度) 操作员
速度 Z 上升 选择在吸取位置的 Z 轴上升的速度。(选择执行和速度) 操作员
第 1 部 基本篇 第 2 章 生产
2-90
(7) 贴片
显示、编辑元件贴片的项目。
项目 内容 用户级别
推进量 输入元件贴片时将元件按入基板面多少的推进量。 操作员
试打 选择试打时是否执行贴片。 操作员
释放检查 对贴片动作后，是否用激光确认元件的释放进行选择。 操作员
跳过元件 选择是否跳过元件的贴片。
-
(8) 速度
显示、编辑各轴的速度的项目。
项目 内容 用户级别
XY
选择吸取元件后，向贴片位置移动时的 XY 速度。 操作员
Z 下降 选择在贴片位置的 Z 轴下降的速度。 操作员
Z 上升 选择在贴片位置的 Z 轴上升的速度。 操作员
激光识别 θ 计测时 选择激光识别时的 θ 轴的速度。 操作员
θ 计测外 选择激光识别以外时的 θ 轴的速度。 操作员
图像识别
θ
选择 θ 轴的速度。 操作员
(9) 检查
显示、编辑元件检查相关的项目。
项目 内容 用户级别
芯片站立
选择是否使用芯片站立检测选项。
可输入判断值。
操作员
吸取位置偏移
选择是否检测吸取位置偏移。
可输入判断值。
操作员
SOT 方向检查
选择是否进行 SOT 方向检查。
(元件类型为 SOT 元件时)
操作员
元件方向
选择是否进行通用图像元件方向检查。
(元件类型为通用图像元件时)
操作员
检查
选择是否检测电阻值、电容量、极性。
(元件类型为芯片、LED、电解电容器时)
操作员
判断异元件
选择是否进行异元件判断。
(元件种类为芯片、LED、圆筒型芯片、SOT、引脚连接器、插座时)
操作员
元件数据的内容中，供料器种类等的一部分信息不能变更。
第 1 部 基本篇 第 2 章 生产
2-91

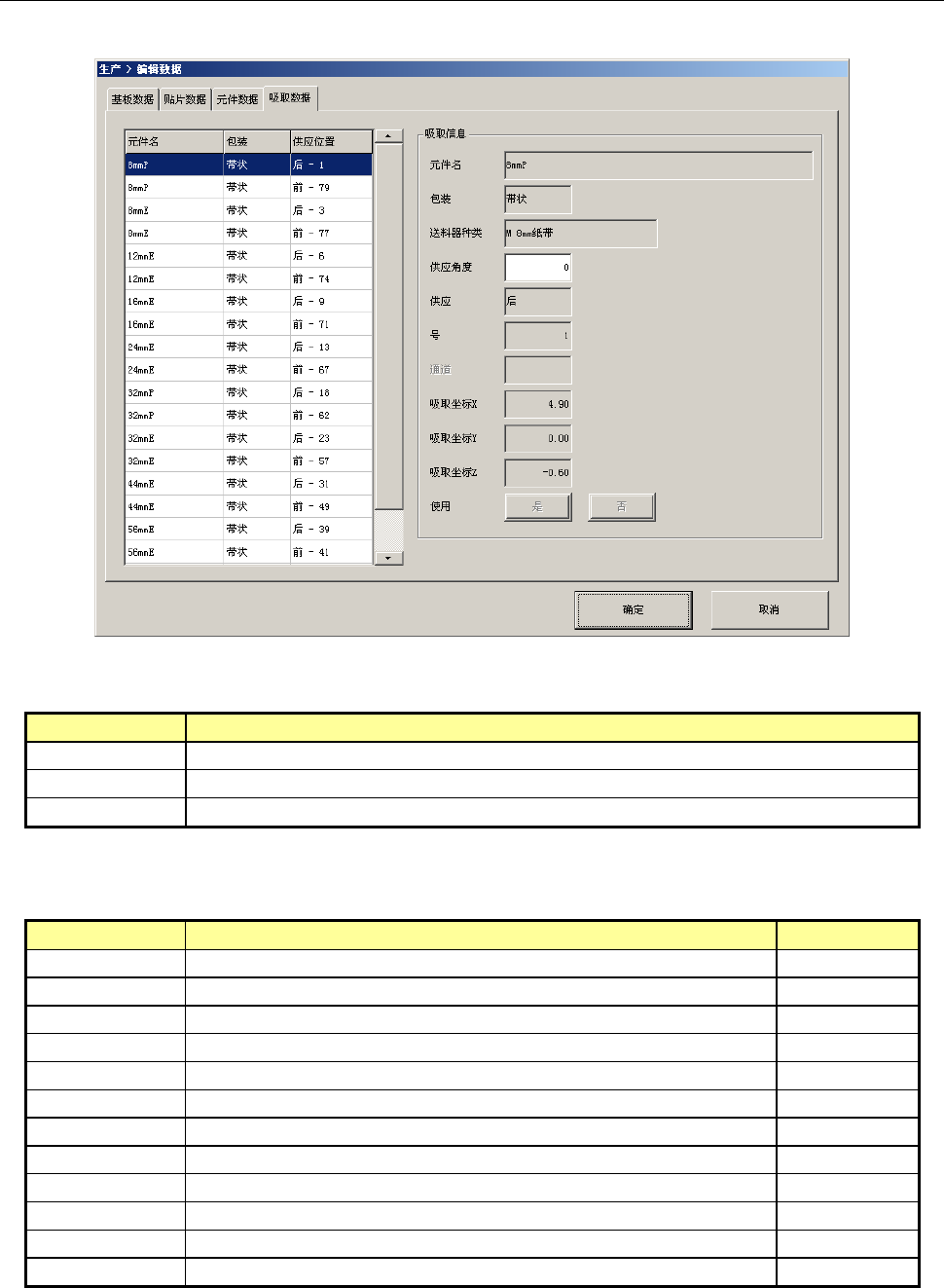

2-11-2-4 吸取数据
选择画面上部的「吸取数据」选项卡。
(1)列表
显示吸取数据列表。
项目 内容
元件名 显示吸取的元件名称。
包装 显示吸取元件的包装形态。
供应位置 显示吸取元件的供应位置。
(2)吸取信息
对列表中选择的吸取的信息进行显示、编辑。
项目 内容 用户级别
元件名 显示吸取的元件的名称。
-
包装 显示元件的包装。
-
供应设备 输入元件的供应设备。
-
供应角度 输入元件的供应角度。 程序员
供应 显示供料器台架。
-
供料器类型 显示供料器种类。
-
号 显示吸取号。
-
通道 元件种类为 ETF8D、管状时，显示通道号码。
-
吸取坐标 X 显示吸取位置的 X 坐标。
-
吸取坐标 Y 显示吸取位置的 Y 坐标。
-
吸取坐标 Z 显示吸取位置的 Z 坐标。
-
使用 选择进行生产时，是否从该位置吸取元件。
-
