第2部 功能详解篇 第8章 机器设置 8-83 8-5-3 移至任意坐标的操作 (1) 移动 XYZ 选择要控制的轴的种类 [XY 轴控制 ] 、 [Z 轴控制 ] ，按下「执 行 」 按钮，即可把轴移至任意的指 定坐标位置。 (2) 速度 选择要控制的轴的种类 [XY 轴控制 ] 、 [Z 轴控制 ] 、 [ θ 轴控制 ] ，按 下 [ 执行 ] 按钮， 即可按指定的 速度移动轴。 (3) θ 旋转 轴的种类选中 [ θ 轴控制 ]…
第2部 功能详解篇 第8章 机器设置
8-82
(3) θ 轴控制
控制单元选中[Head]时，可移动 θ 轴。
第2部 功能详解篇 第8章 机器设置
8-83
8-5-3 移至任意坐标的操作
(1) 移动 XYZ
选择要控制的轴的种类[XY 轴控制]、[Z 轴控制]，按下「执行」按钮，即可把轴移至任意的指
定坐标位置。
(2) 速度
选择要控制的轴的种类 [XY 轴控制]、[Z 轴控制]、[θ 轴控制]，按下 [执行]按钮，即可按指定的
速度移动轴。
(3) θ 旋转
轴的种类选中[θ 轴控制]，按下[执行]按钮后，θ 轴即可按指定的角度进行旋转。
第2部 功能详解篇 第8章 机器设置
8-84

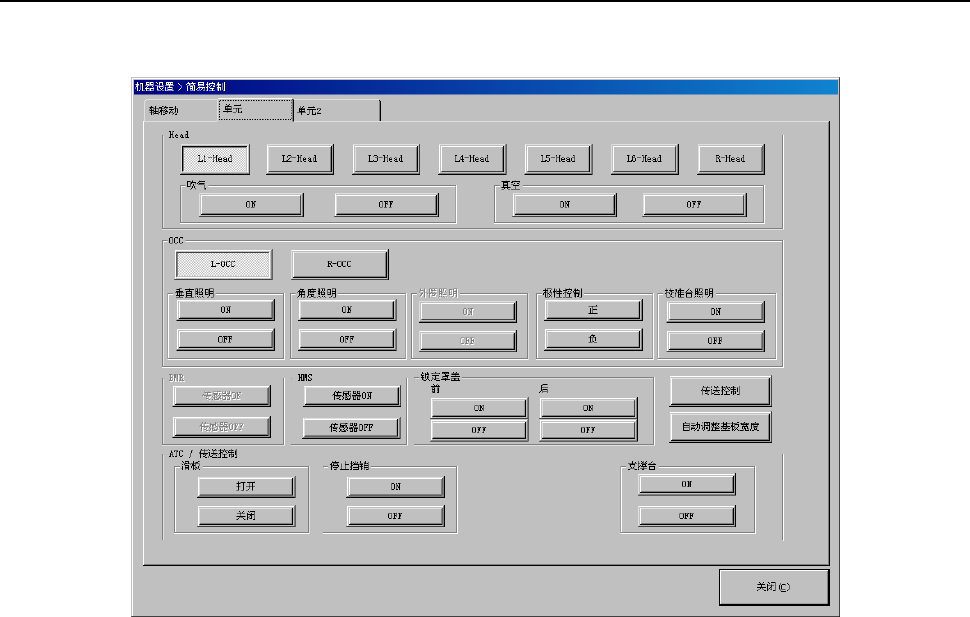

8-5-4 单元 1
可对指定的Head单元的真空、吹气、 OCC、 BMR、 HMS、锁定罩盖、 ATC、传送控制，
进行控制。
※ 从「Head 的吸嘴有无状况」启动简易控制画面后，只能控制 ATC／传送控制：滑板的开关项目。
(1) OCC
执行垂直照明、角度照明、外圈照明、校准台照明的开关控制。
可转换正、负极性。
(2) BMR、HMS
可执行 HMS、BMR 的传感器开关控制。
(3) 锁定罩盖
可执行前/后的 「锁定罩盖 ON/OFF」。
(4) ATC / 传送控制
可执行 ATC 滑板的[开/关]、停止挡销的[开/关]、支撑台的[升/降]控制。
选择[传送控制]按钮时，即显示基板传送主画面。
