第2部 功能详解篇 第11章 自动校准
11-5
(1) 保存值/计测值
保存值显示在 MS 参数中设置的值，计测值显示测量的值。
显示后（马上）、或未计测的 Head 不显示计测值。
测量完成的，该 Head 计测值用蓝色显示。
发生测量错误时，用红色文字显示“Err（错误）”。
在 KE-3010A/3010AC，不显示[R-Head]。
(2) Head 选择
在 Head 选择组的勾选栏选择需要计测的 Head。可以同时选择多个 Head 计测对象。
在各 Head 单元的[全部选择] 勾选框上可全部选择、解除各 Head 单元的 Head。
在画面中央下方的[选择全部]按钮，可选择全部选择、解除各 Head 单元的 Head。
在 KE-3010A/3010AC，不显示[R-Head]。
(3) 操作
1) 进度条
显示测量的进度。计测结束则变为 100%。
2) 跳过激光错误测量
在[跳过激光错误测量]框勾选后按下[确认]按钮，可跳过激光错误。
即使激光的识别错误或测量结果不在规定范围内时，也不显示询问提示信息框，而显示“Err
（错误）”后，如果在对象单元内有未测量的 He
ad，则进行该 Head 的测量动作。
要再次测量发生错误的 Head 时，在测量结束后（进度条变为 100%后），请再选择 Head，
按下[确认]按钮。
3) [确认]按钮
按下[确认]按钮后，各 Head 单元移动到等待位置，开始测量。
详情内容请参见下一小项的「设置方法」。
警告
按下[确认]后轴将移动。
在按[确认]之前请务必确认无人在进行设备内部的作业。另外，为防止人身
伤害，在机器运转过程中切勿把手伸入设备内部，脸和头也不要靠近设备。
第2部 功能详解篇 第11章 自动校准
11-6
11-2-1-1 设置方法
按照[操作]显示的指示进行操作自动获得值。
(1) 吸嘴分配
在激光/传感器高度测量中，使用 500 号吸嘴、501 号吸嘴、502 号吸嘴、503 号吸嘴中的任意
一个。（KE-3020VA 还可以使用 505～507 号吸嘴）
上述吸嘴没有分配到要测量对象 Head 的各 ATC 上时，会被判定为错误。没有分配上述吸嘴时，
请在测量前用「机器设置」的「ATC 吸嘴分配」分配吸嘴。
(2) Head 选择
选择要进行测量的 Head。可选择多个。
(3) 测量开始
按下[确认]按钮开始测量。

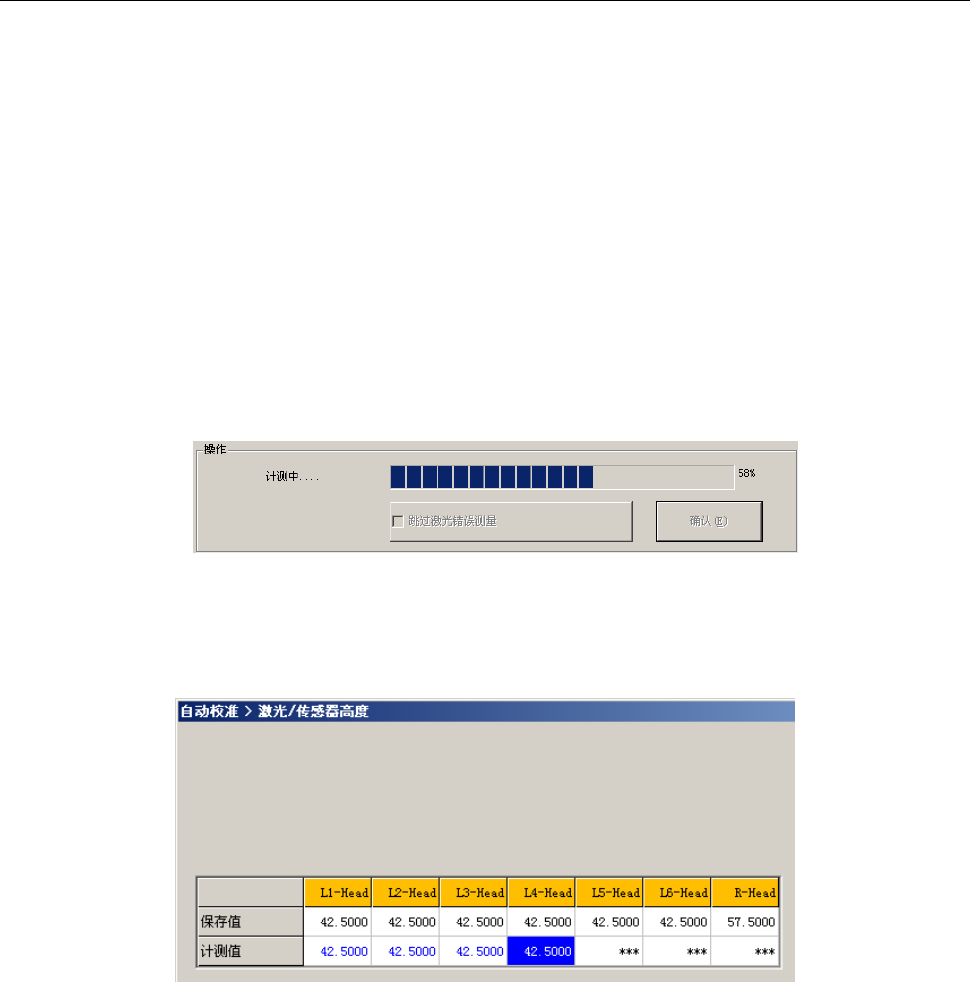

测量中的 Head 的单元格显示为蓝色。
第2部 功能详解篇 第11章 自动校准
11-7

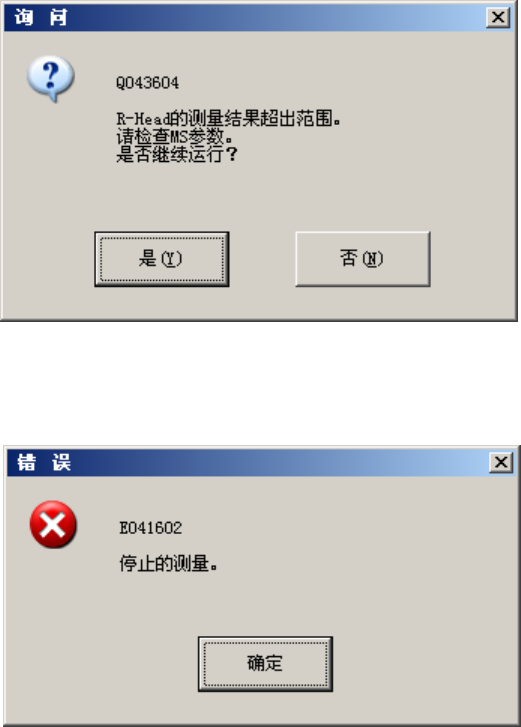

如果激光识别错误或测量结果超出规定范围外，
即显示以下提示信息。
如果是激光识别错误或测量结果超出规定范围外以外的错误，则显示对象错误的提示信息后，
显示停止测量的提示信息。
(4) 测量结束
如测量结束则进度条变为 100%，蓝色文字显示测量值。
按下[确定]按钮，虽然测量值变成了有效，但是此时尚未被保存/设置。
退出应用程序后才能完成设置。详细内容请参见「11-1-2 设置值的保存及退出」。
按下[取消]按钮时，则测量值变为无效。
