第2部 功能详解篇 第13章 选项组件
13-180

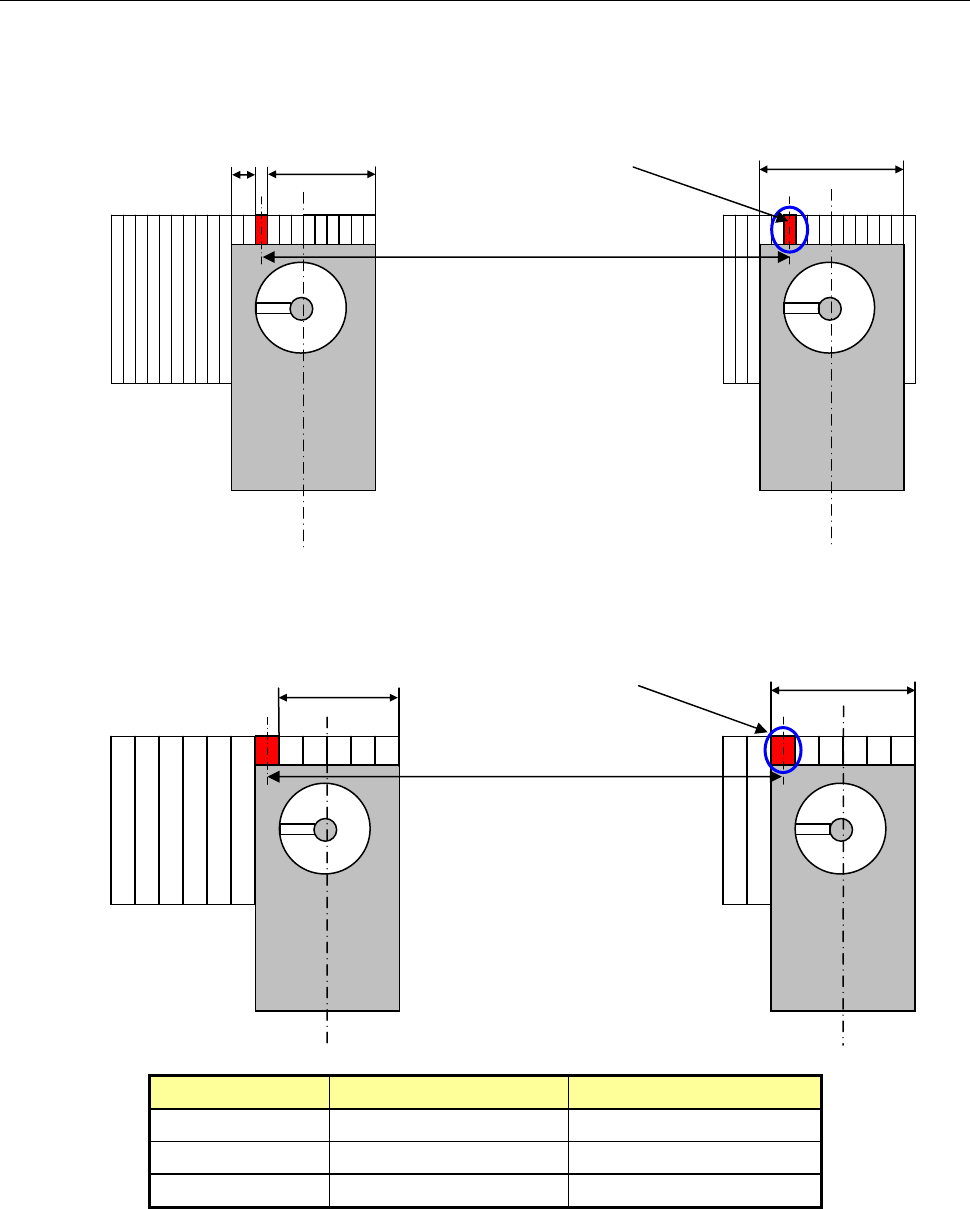

13-24-5 可移动范围
机械台架与电动台架各自的可安装位置、必要的安装台架孔数、安装的基准位置不同。
＜机械台架时＞
＜电动台架时＞
项目 机械台架 电动台架
可安装的位置 台架孔号：F13～F70 台架孔号：F7～F35
占有孔数
12 6
安装基准位置 第 3 个槽 第 1 个槽
安装基准位置 6 槽
5槽
F7 ～ F35
9槽 2槽
F13 ～ F70
安装基准位置
12 槽
第2部 功能详解篇 第13章 选项组件
13-181
13-24-6 机器设置
13-24-6-1 使用单元
请从机器设置选择「设定各组」－「使用单元」－「助焊剂涂覆装置」。
No
项目 内容
① 是否使用（助焊剂涂敷装置） 设定使用/不使用。
② 助焊剂槽类型（转印板种类）
不变更设定。
③ 助焊剂剩余量警告次数 设定生产中的焊锡膏剩余量警告次数。
设定为「0」则不进行剩余量警告。
④ 助焊剂涂敷面尺寸 不变更设定。
各项目的输入范围如下所示。
下限 上限 初始值
助焊剂剩余量警告次数
0 100000 0
助焊剂涂敷面尺寸
X 0.00 30.00 20.00
Y 0.00 30.00 20.00
Z 0.00 1.00 0.20
①
③
④
②
第2部 功能详解篇 第13章 选项组件
13-182
13-24-6-2 旋转型焊锡转印装置安装位置
设定旋转型焊锡转印装置的安装位置。
请从机器设置选择「设置各组」－「助焊剂涂覆装置装配位置」。
