第 1 部 基本篇 第 4 章 制作生产程序 4-104 4) 基本格式 基本格式仅当 “ 识别类型 ” 为 “ 所有球 ” 或 “ 所有 Land” 时，才能设置。 通过对图像定心时造成妨碍的球以外的发光部分的信息进行设置， 可将其作为 「识别对象外的反射物」 排除在识别对象以外。 基本格式选择 项目一览 内容 浏览 显示标准～标记溢出的样本图形。 也可从显示的画面中选择基本格式。 标准 包装外围只有球。 原有的 BGA 小间距、小球…
第 1 部 基本篇 第 4 章 制作生产程序
4-103
3)
识别类型
选择识别对象范围（仅外围、全部），以及模部的类型（基板、陶瓷）。
LGA 元件时，要选择「所有 Land」。
选择项目 识别范围 类型
外周——基板
仅识别外周的球。
(仅 BGA 可以选择)
模部为基板（发黑）的元件
外周——陶瓷 模部为陶瓷（发白）的元件
所有球——基板
识别元件内的所有球
模部为基板（发黑）的元件
所有球——陶瓷 模部为陶瓷（发白）的元件
无球
识别元件内的所有焊盘
模部为基板（发黑）的元件
选择「所有球」时，通过对「基本格式」及「球面图案」进行设置，可设置识别图案。
基本格式
球面图案
＋
→
识别图案
基本样式
球面图案
默认图案
用户图案
识别图案
第 1 部 基本篇 第 4 章 制作生产程序
4-104

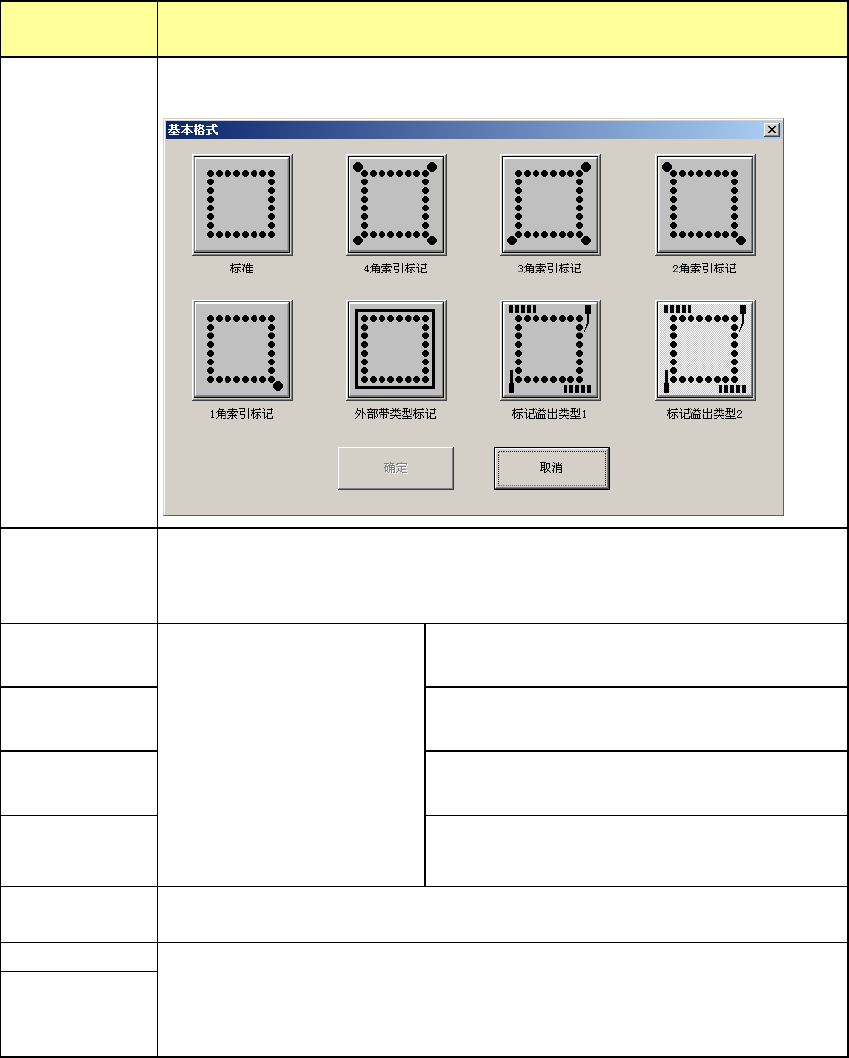

4) 基本格式
基本格式仅当“识别类型”为“所有球”或“所有 Land”时，才能设置。
通过对图像定心时造成妨碍的球以外的发光部分的信息进行设置，可将其作为「识别对象外的反射物」
排除在识别对象以外。
基本格式选择
项目一览
内容
浏览
显示标准～标记溢出的样本图形。
也可从显示的画面中选择基本格式。
标准
包装外围只有球。
原有的 BGA 小间距、小球版。
格子上有索引球也可。
4 角索引标记
包装外围只有球与索引球，
索引球在格子外。
索引球配置在格子外的 4 角。
3 角索引标记
索引球配置在格子外的 3 角。
(左上方没有索引球的状态为 0 度)
2 角索引标记
索引球的配置在格子外的 2 角。
(左上方与右下方有索引球的状态为 0 度)
1 角索引标记
索引球的配置在格子外的 1 角。
(右下方有索引球的状态为 0 度)
外部带类型标
记
包装外围有近于球的浓度的带状物。
标记溢出类型 1
包装外围有球以外的散在物。
标记溢出类型 1 与标记溢出类型 2 的使用方法基本相同。通常选择溢出类
型 1。但是有与识别球(定中心)相同直径的细长基本格式时，请选择标记溢
出类型 2。
标记溢出类型 2
第 1 部 基本篇 第 4 章 制作生产程序
4-105

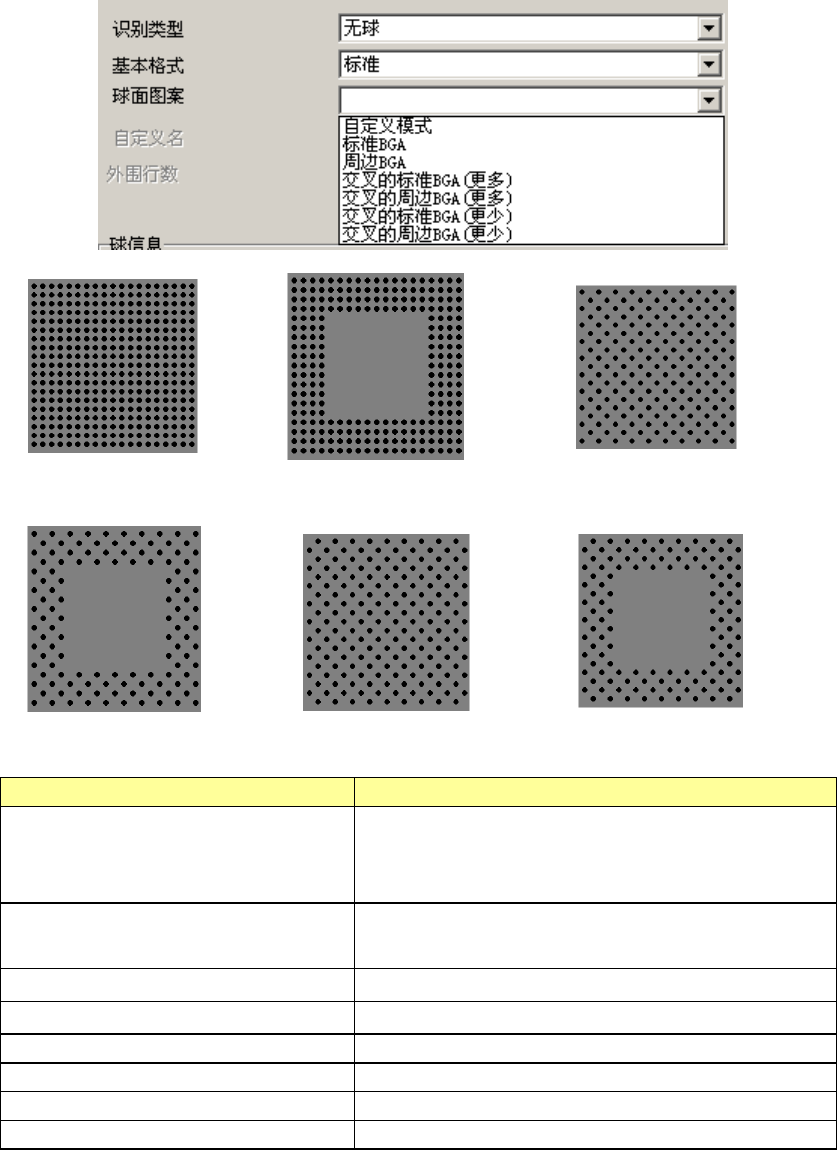

5）球面图案
仅当“识别类型”为“全球面”或“全垫片”时才能设置球面图案。
设置作为识别对象的球面图案。
球面图案选择项目一览 球面图案
浏览
可从球面图案列表中选择。
也可查看预览画面。
请参见「a」浏览球面图案。
编辑
打开球面图案画面，可设置标准型以外的图案。
请参见「b」编辑球面图案。
标准 BGA
全部表面有球类型
周边 BGA
中央部分无球类型
交叉的标准 BGA(外围多) 仅间距为 2.00mm～3.00mm 时可选择
交叉的周边 BGA(外围多) 仅间距为 2.00mm～3.00mm 时可选择
交叉的标准 BGA(外围少) 仅间距为 2.00mm～3.00mm 时可选择
交叉的周边 BGA(外围少) 仅间距为 2.00mm～3.00mm 时可选择
标准 BGA 周边 BGA 交叉的标准 BGA(外围多)
交叉的周边 BGA（外围多） 交叉的标准 BGA(外围少) 交叉的周边 BGA(外围少)
