第 1 部 基本篇 第 4 章 制作生产程序 4-62 (2) 管状的输入方法 1) 类型 选择管状供料器的类型。 2) 送料等待时间 从元件吸取完成后到可吸取下 一个元件之间的等待时间 ( 根据各供料器型号设 置的值 ) 与实际 等待时间的比例，以百分比的形式进行设置。 初始值为 100% 。 3) 元件供应角度 以 JUKI 的元件供应角度为 0° ，输入管状供料器上的元件包装姿势的倾斜角度。 详细内容请参见「（ 1 ）带状的输入方…
第 1 部 基本篇 第 4 章 制作生产程序
4-61
4) 废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
列表的项目 内容
废弃盒
全部元件均可选择。
纵、横、高度为 15mm 以内的元件，废弃到小型元件废弃位置。
长边为 50mm 以上的元件，废弃到大型元件废弃位置。
除小型、大型之外的，则废弃到中型元件废弃位置。
放回托盘
包装选择为托盘时，可选择此项。
IC 回收带 如果是可选择图像定心的元件时，可选择此项。
元件保护 全部元件均可选择。

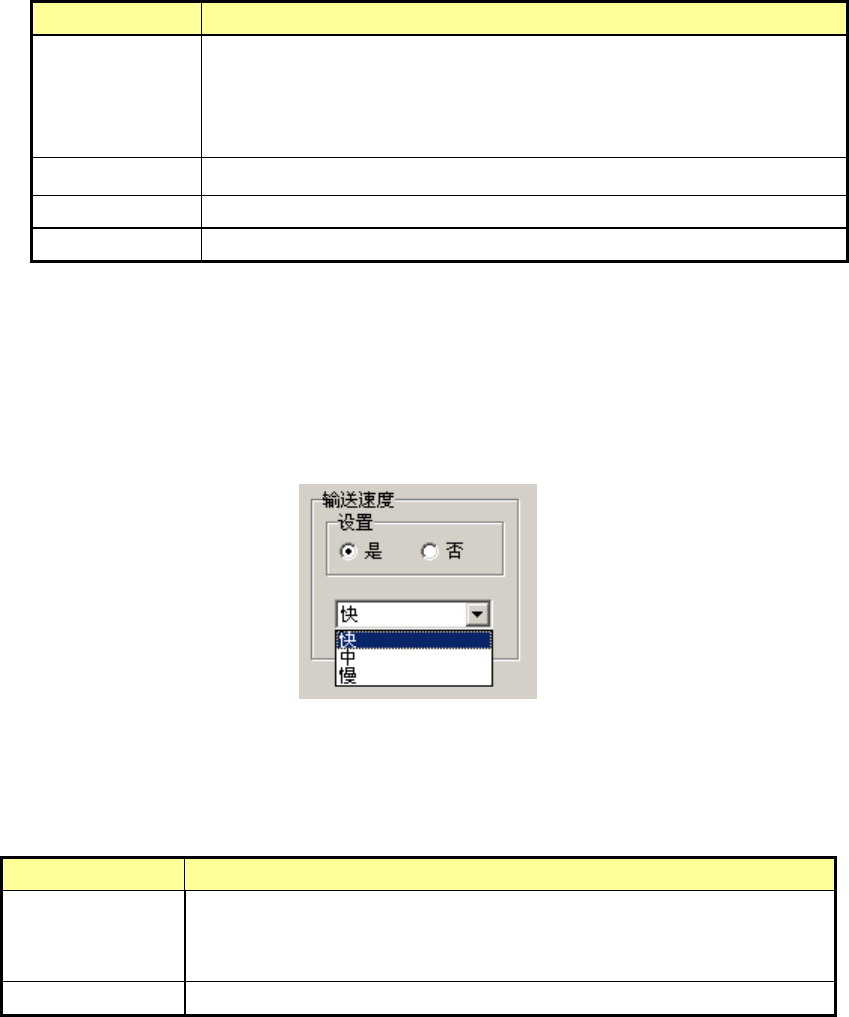

5) 输送速度
设置电动式供料器的间距输送速度。要变更输送速度时，设置选择“是”，从下拉列表中选择“高速”、
“中速”、“低速”。
如果因输送而导致仓内元件倒下，有可能通过改变速度能够抑制。
6) 接缝传感器
设置是否使用电动送料器(RF)的接缝传感器。
是否使用 内容
使用
(默认)
如果可以使用接缝传感器就使用。
但当机器设置的“不要使用接缝传感器”为 ON 时，则不使用接缝传
感器，与元件数据的设置无关。
不使用 即使可以使用接缝传感器也不使用。
第 1 部 基本篇 第 4 章 制作生产程序
4-62

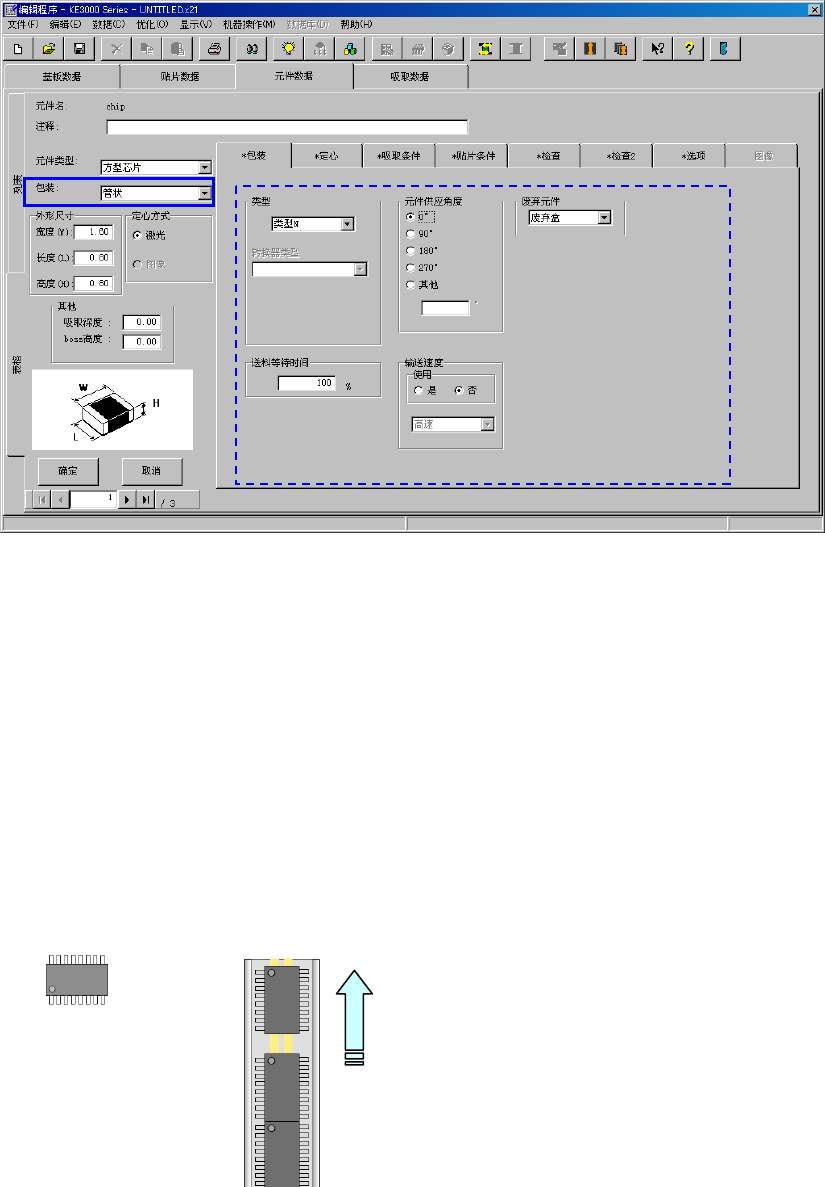

(2) 管状的输入方法
1) 类型
选择管状供料器的类型。
2) 送料等待时间
从元件吸取完成后到可吸取下一个元件之间的等待时间(根据各供料器型号设置的值)与实际
等待时间的比例，以百分比的形式进行设置。
初始值为100%。
3) 元件供应角度
以JUKI的元件供应角度为0°，输入管状供料器上的元件包装姿势的倾斜角度。
详细内容请参见「（1）带状的输入方法 ※ JUKI的元件供应角度定义」。
｡
要输入其他数据时，请在编辑框内输入角度 (0°～ 359.9875°)
4) 废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见「（1）带状的输入方法 的废弃元件」。
传送方向
角度定义 0° 供应角度 270°
第 1 部 基本篇 第 4 章 制作生产程序
4-63

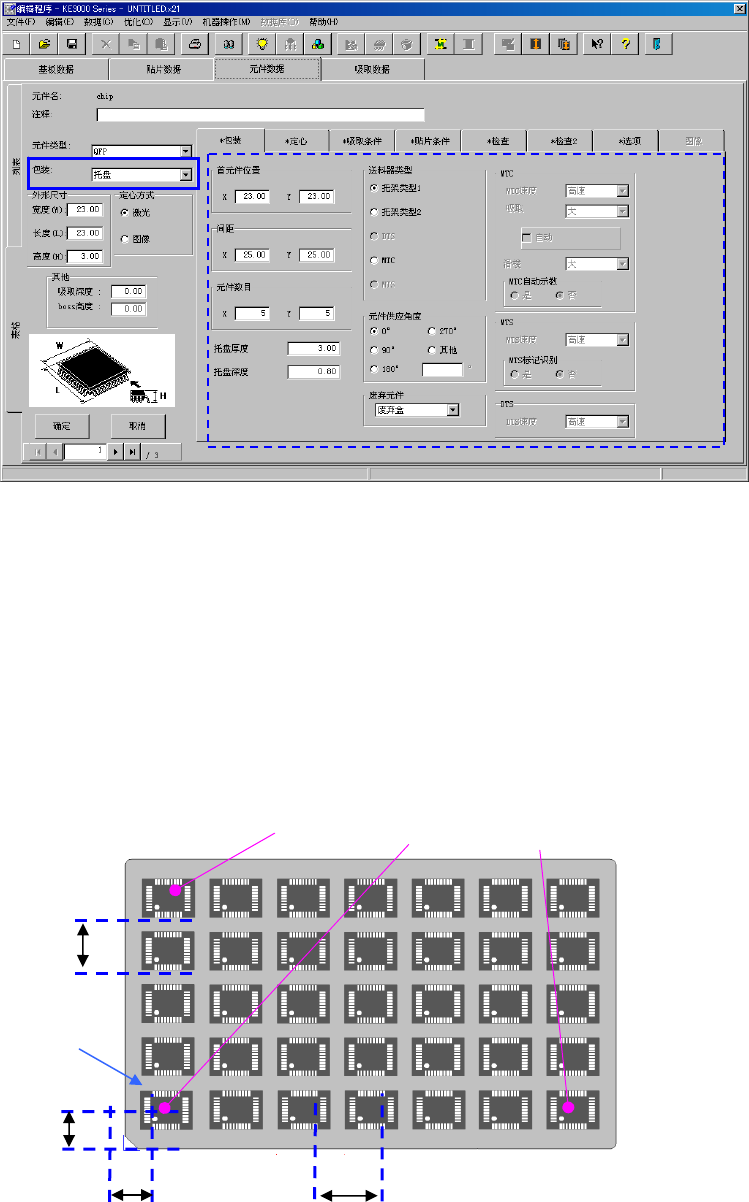

（3）托盘的输入方法
1) 首元件位置
输入从托盘外形到首元件的元件中心位置的尺寸(X、Y)。
2) 间距
输入元件的间距(间距X、间距Y)。
3) 元件数
输入横向、纵向的元件数(Xn、Yn)。
若决定了吸取数据/供应位置，则吸取数据显示为托盘的 3 处坐标。
（X
1
,Y
1
～X
3
,Y
3
）
首元
件
位
置 X
首元
件
位
置 Y
首元
件
间距 X
间距 Y
（X
2
,Y
2
）
（X
1
Y
1
） （X
3
Y
3
）
