13-16-2-4 操作
(1) 单独检查／连续检查
可从编辑程序、生产画面的菜单进行验证单独检查、连续检查
操作方法请参见「2-12-4 验证检查（选购项）」。
(2) 发生无元件时
选中操作选项的“无元件暂停后，重新运行时验证元件”选项时，将对出现无元件的芯片元件进行
验证检查后，再开始生产运行。
(3) 从生产中重试列表检查
在重试列表显示中由于用完元件等原因进行了供料器更换后，可进行元件验证检查。
(4) 在生产中实施验证检查
在生产中可按照机器设置中各指定的数量进行验证检查。

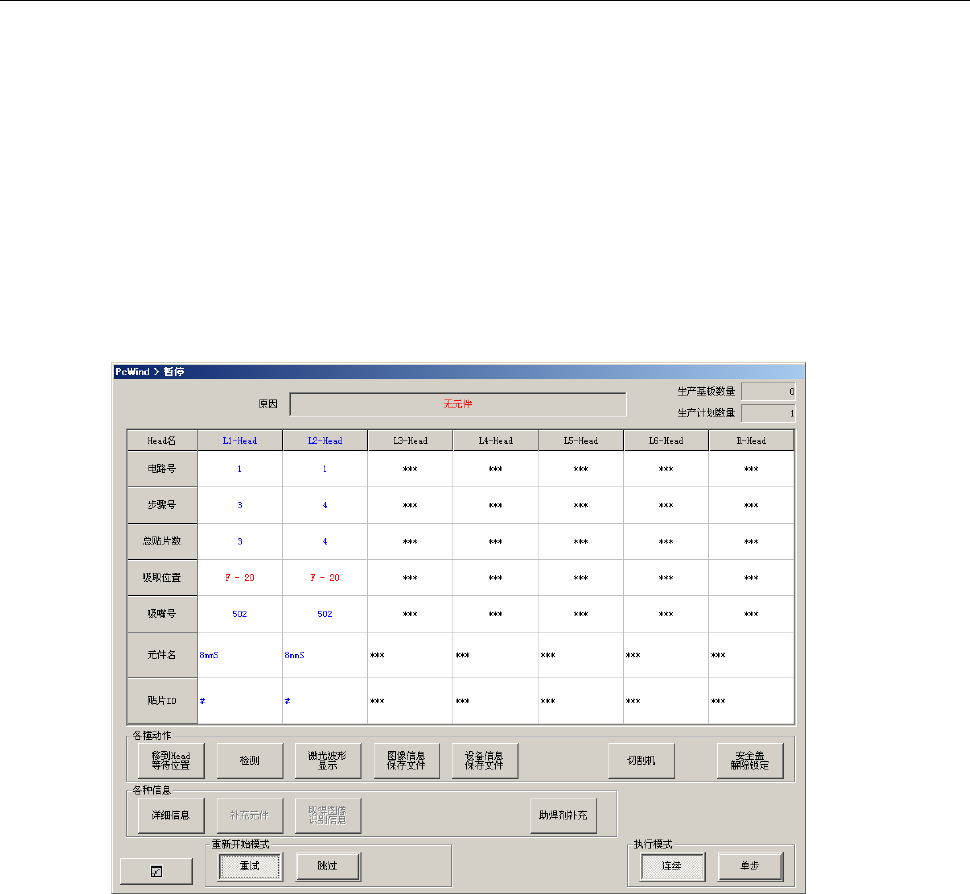

◇ 当选中操作选项的“发生无元件时暂停”选项，停止时会显示如下画面。
第2部 功能详解篇 第13章 选项组件
13-109
◇验证检查成功或失败，均显示提示信息。
失败时提示，询问是否执行单独检查。
选择＜是＞，[单独检查（F10）]按钮会变为有效。
选择＜否＞，结束验证检查。
第2部 功能详解篇 第13章 选项组件
13-110
13-17 多吸嘴 图像定心（MNVC）
13-17-1 概要
MNVC(Multi Nozzle Vision Centering)功能：使用 LNC60Head 校正图像识别，可以大幅度地提高图
像识别贴片效率。
在 KE-3010A 中，MNVC 功能是选购项。通过在 KE-3010A 中附加该选购项，可以依次实现最多
达 6 个贴片头的图像识别。(KE-3010AC 中没有 MNVC 功能。)
13-17-2 设定和准备
为了使用 MNVC 功能，需要进行以下的设置和准备。
●在机器设置时，请把 MNVC 选项设置为有效（参见「8-4-10-2 选项使用单元」）。
●在生产程序的内容里，包括有 LHead 对大型元件(超过 10 mm)进行图像识别处理时，在 ATC 上「 用
VCS 不能检测的吸嘴(注 1) 」KE-3010A 有 6 个以上，KE-3020VA/3020VRA 有 7 个以上(注 2)。
注 1：所谓「用 VCS 不能检测的吸嘴」是指在 MNVC 选项运行状态下也不能用图像识别装置检测的
吸嘴，系指以下吸嘴。
1. 在 500 号到 508C 号的吸嘴中，下面中央的金属部分被涂成黑色的(参见下图)。
从下面看的适合吸嘴例
2. 标准吸嘴以外，短边 4mm 以下的吸嘴。
3. 夹持吸嘴被涂成黑色的。
* 下面中央的金属部被涂成黑色
