第 2 部 功能详解篇 第 9 章 手动控制 9-22 变幻线和激光高度 说明 激光高度在元件上面和吸嘴边缘时，同上面情况一样， 有的地方激光面遮盖不全，出现 SWEEP 失败。 激光高度只达到吸嘴尖端而未达到元件时， 变幻线显示 出吸嘴尖端的形状。
第 2 部 功能详解篇 第 9 章 手动控制
9-21
9-4-3-6 控制项目：变幻线
通过计测(SWEEP)获得的数据显示变幻线（元件的轮廓）。
变幻线能够显示的元件有方形芯片、方形芯片（LED）、圆筒形芯片、SOT。
选中控制项目的[变幻线]时，可选择[执行(E)]按钮，或按[F3]键控制。
用键盘的[↑]钥匙用扩大、[↓]钥匙能缩小表示图像。还有，用表示图像右下的移动按钮，在能
上和下左右中心移动表示图像。
“变幻线”示例请参见下表。
变幻线和激光高度 说明
激光高度适当。取得的元件形状正确。
取得形状后，激光传感器返回 SWEEP 识别结果。
激光面上没有元件，因得不到一个边缘数据，无法描绘
变幻线，画面呈黑色。
激光传感器 SWEEP 失败，返回信息为无元件错误。
激光高度在元件下面附近时，不能全面遮盖激光面，有
些边缘数据没有取得，所以变幻线形状变形，激光传感
器 SWEEP 识别失败，返回错误信息。
第 2 部 功能详解篇 第 9 章 手动控制
9-22

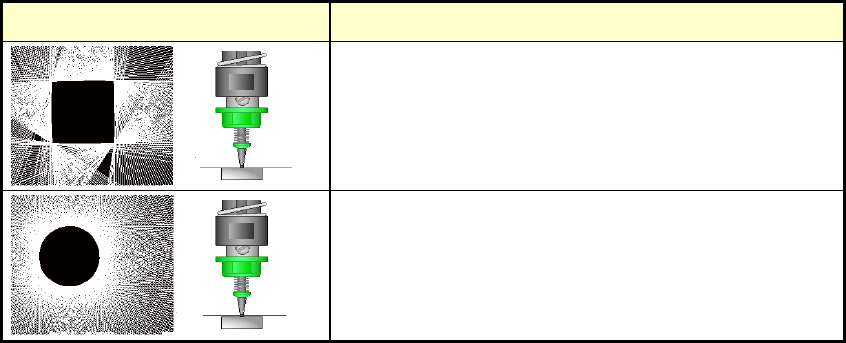

变幻线和激光高度 说明
激光高度在元件上面和吸嘴边缘时，同上面情况一样，
有的地方激光面遮盖不全，出现 SWEEP 失败。
激光高度只达到吸嘴尖端而未达到元件时，变幻线显示
出吸嘴尖端的形状。
第 2 部 功能详解篇 第 9 章 手动控制
9-23

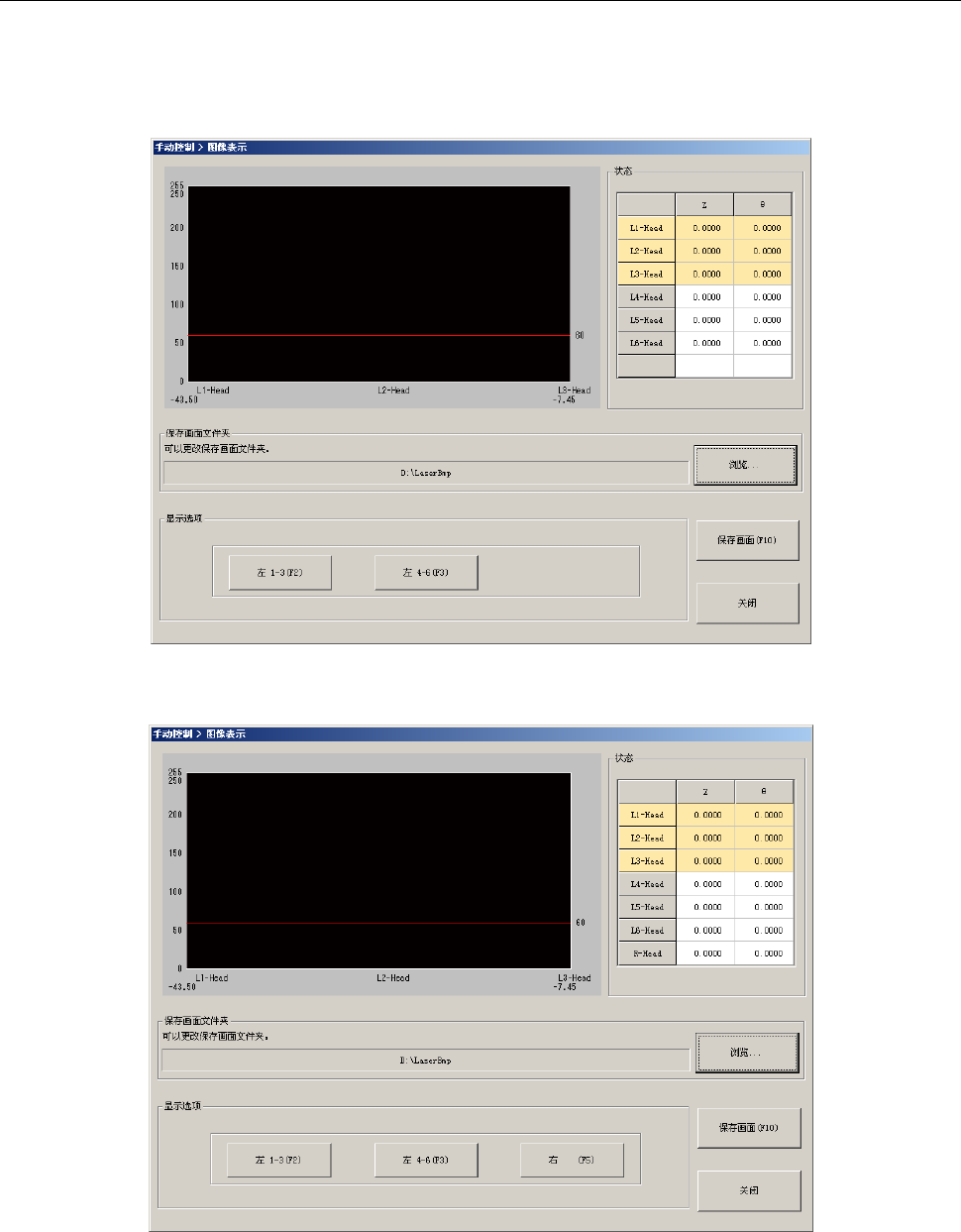

9-4-3-7 控制项目：图像表示
显示所选Head的激光传感器的图像数据。
在选中控制项目[图像表示]时，选择[执行(E)]按钮、或按下[F3]键控制。
·图像表示画面(KE-3010A/3010AC/KE-3020VA)
·图像表示画面(KE-3020VRA)
