KE-3010A_20VA_20VRA_使用说明书.pdf - 第897页
第 2 部 功能详解篇 第 9 章 手动控制 9-32 9-5-1-2 控制对象：自动调整基板宽度 按下 [ 自动调整基板宽度 ] 按钮，会显示如下画面。 若机器设置的 [ 使用单元 ] 未勾选 「自动调整基板宽度」 ，在 M 基板 /L 基板 /L-Wide 基板规格时不被 显示。 (1) 状态 显示各传感器、基板传送宽度的状态。 (2) 控制项目 点击 [ 执行 (E)] 按钮，或按下 [F3] 键后，开始执行控制处理。 1) 返回…
第 2 部 功能详解篇 第 9 章 手动控制
9-31
9-5-1-1 控制对象：基板传送

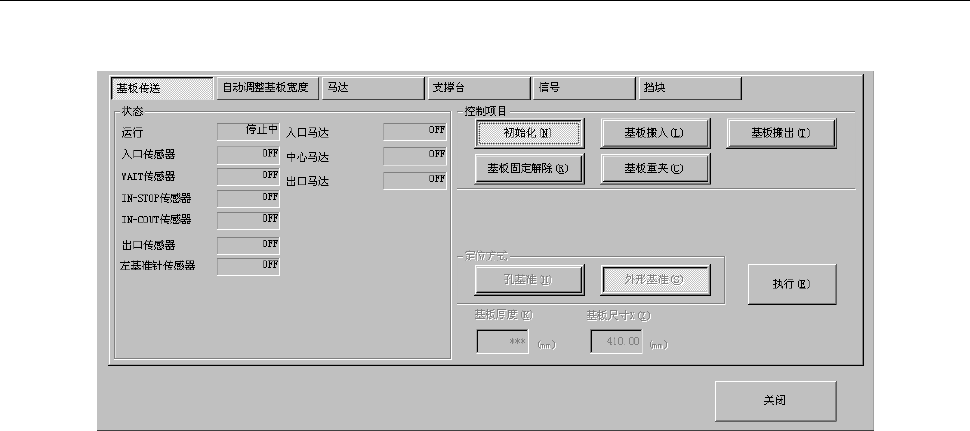

按下[基板传送]按钮，会显示如下画面。
(1) 状态
显示传送马达/传感器的 ON、OFF 状态。
(2) 控制项目
点击[执行(E)]按钮，或按下[F3]键后，开始执行控制处理。
1)初始化
将基板传送进行初始化。
2)基板搬入
按定位方式指定的方式搬入基板。
3)基板搬出
搬出基板。
4)基板固定解除
释放基板。
5)基板重夹
用在定位方式中指定的方式对传送通道上的基板进行重夹。
(3) 定位方式
通过单选按钮选择定位方式。
控制项目中的「初始化
」「基板搬出」「基板固定解除」被选中时，将无法设置此项。
(4) 执行
开始控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-32
9-5-1-2 控制对象：自动调整基板宽度

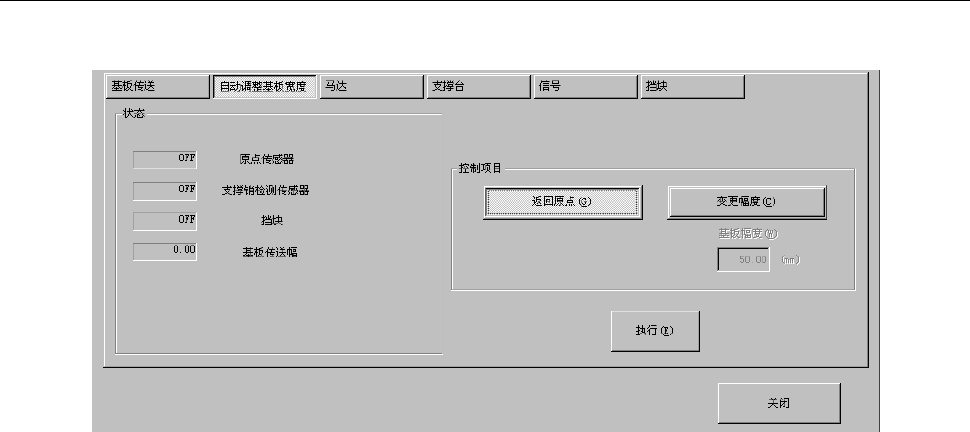

按下[自动调整基板宽度]按钮，会显示如下画面。
若机器设置的[使用单元]未勾选「自动调整基板宽度」，在 M 基板/L 基板/L-Wide 基板规格时不被
显示。
(1) 状态
显示各传感器、基板传送宽度的状态。
(2) 控制项目
点击[执行(E)]按钮，或按下[F3]键后，开始执行控制处理。
1)返回原点
自动调整基板宽度恢复原点。
2)变更幅度
变更传送宽度。
3)传感器调谐（仅 XL 基板规格）
调整传送传感器。
(3) 执行
开始控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-33
9-5-1-3 控制对象：马达

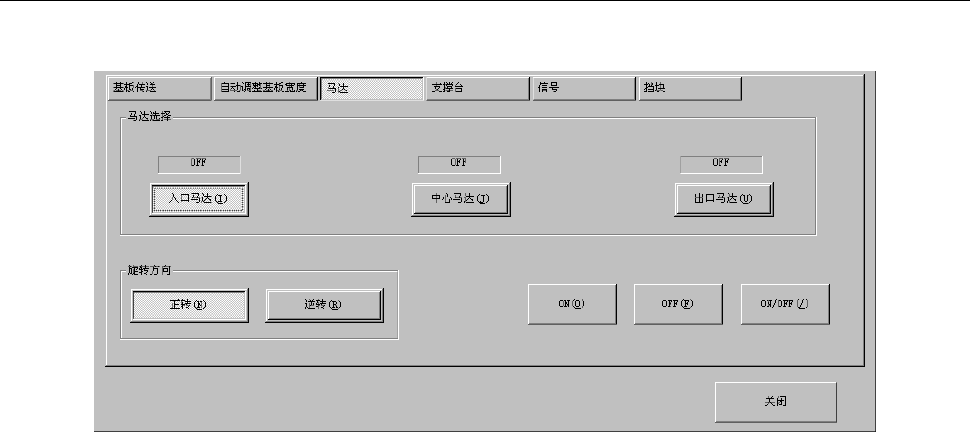

按下[马达]按钮后，会显示如下画面。
(1) 马达选择
选择各种控制马达。
(2) 旋转方向
选择马达的旋转方向。
(3) ON/OFF 按钮
控制所选择的传送马达的 ON／OFF。
选择[ON（O）]按钮、[OFF（F）]按钮、[ON/OFF（/）]按钮，或按[F3]键、[F4]键、[F5]键进
行控制。
