第 1 部 基本篇 第 2 章 生产 2-15 2-3-5 电源 ON 时的维护显示 (1) 滚珠丝杠 ( 球螺丝 ) 磨损诊断检查提示信息 电源 ON 时， 或按下操作面板的 <ORIGIN> 开关进行全轴返回原点动作前， Y 轴的总移动距离达 到 21,600km( 相当于 3 年的移动量 ) 时， 会显示滚珠丝杠磨损提示信息。 提示信息每次都会显示， 直至执行滚珠丝杠磨损诊断，达到 21,600km 以后， 会从 3,…
第 1 部 基本篇 第 2 章 生产
2-14
2）手动方式
Head 有激光脏污时，请进行「手动方式」。
手动取出吸嘴归还时，请务必确认 Head 已经停止后，再取出归还。
手动方式与前面所述相同，是由操作人员将 Head 移动到方便取出吸嘴的位置，从 Head
上取下吸嘴归还到 ATC 的方式。
移动 Head 和 ATC 开关，请选择[简易轴控制]按钮进行控制。
[在 Head 上的吸嘴状况]画面上按[简易轴控制] 按钮后，会显示如下画面。
XY 坐标原点，为控制板所在的正面左端坐标原点（0，0）。
Z 轴的坐标原点，为基板的高度坐标原点（0），上为“+”、下为“-”。
在“简易控制”画面上，可按[轴移动]选项卡的“XY 轴控制”、“Z 轴控制”，控制轴的动作，
按[单元]选项卡的“ATC 控制”，进行控制 ATC 的开关。
操作的详细说明，请参见「9-10. 简易控制」。
注意
第 1 部 基本篇 第 2 章 生产
2-15
2-3-5 电源 ON 时的维护显示

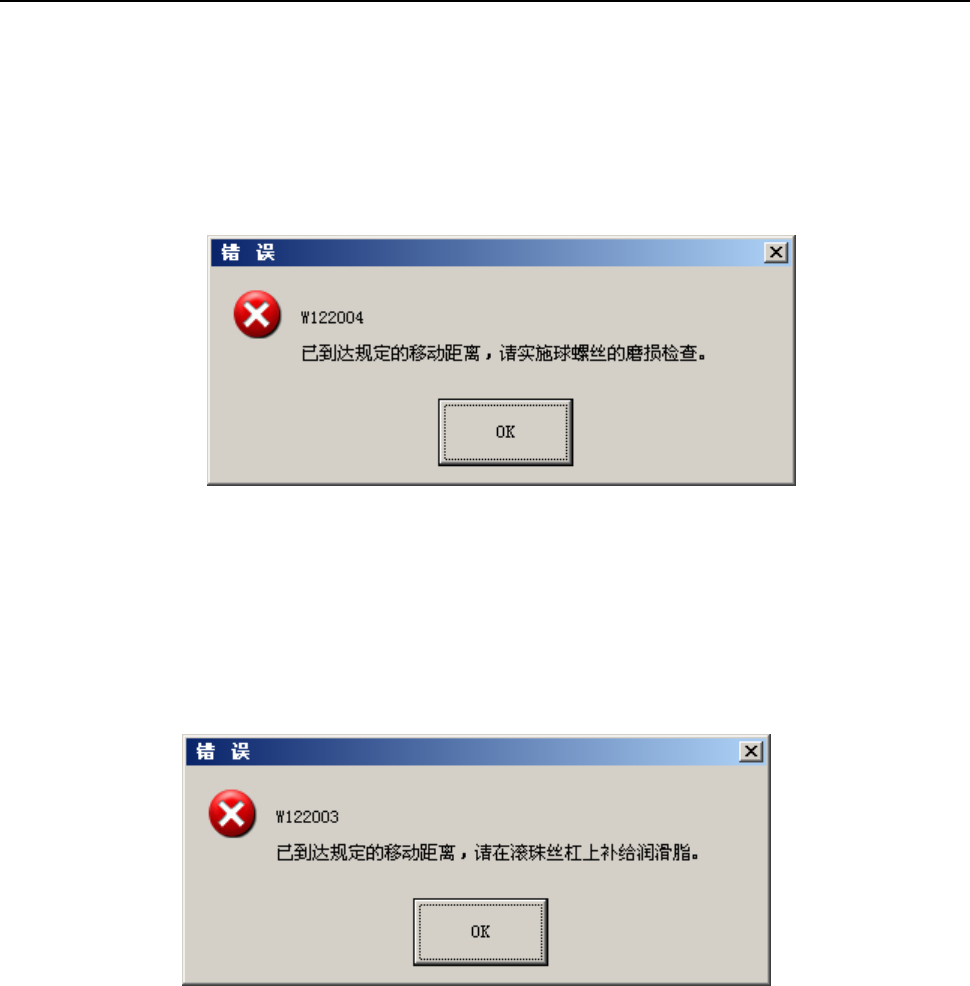

(1) 滚珠丝杠(球螺丝)磨损诊断检查提示信息
电源 ON 时，或按下操作面板的<ORIGIN>开关进行全轴返回原点动作前，Y 轴的总移动距离达
到 21,600km(相当于 3 年的移动量)时，会显示滚珠丝杠磨损提示信息。提示信息每次都会显示，
直至执行滚珠丝杠磨损诊断，达到 21,600km 以后，会从 3,600km(相当于 6 个月移动量) 按
1,200km(相当于 2 个月移动量)的间隔，再次显示提示信息。
滚珠丝杠磨损诊断的详细情况，请参见「12-3-6 .滚珠丝杠磨损诊断」。
(2) 润滑油注油提示信息
电源 ON 时，或按下操作面板的<ORIGIN>开关进行全轴返回原点动作前，XY 轴润滑油补给后
移动距离到达 1,000km 后，会显示注油的提示信息。
提示信息会每次显示，直至补给了润滑油、清除移动距离。
润滑油补给后清除移动距离的详细情况，请参见「10-4-11 轴运行信息」。
第 1 部 基本篇 第 2 章 生产
2-16
2-3-6 事件画面
打开安全盖、按下紧急停止开关、或检测到各轴的伺服驱动的警报等时，会显示如下画面。
画面中有时会显示 [显示其他现象] 按钮。表示同时发生了多个事件，画面上只显示优先级高的事件。
按 [显示其他现象] 按钮后，将显示所发生的事件的阶层结构。正发生的事件有勾选标记。
