第 1 部 基本篇 第 2 章 生产
2-99

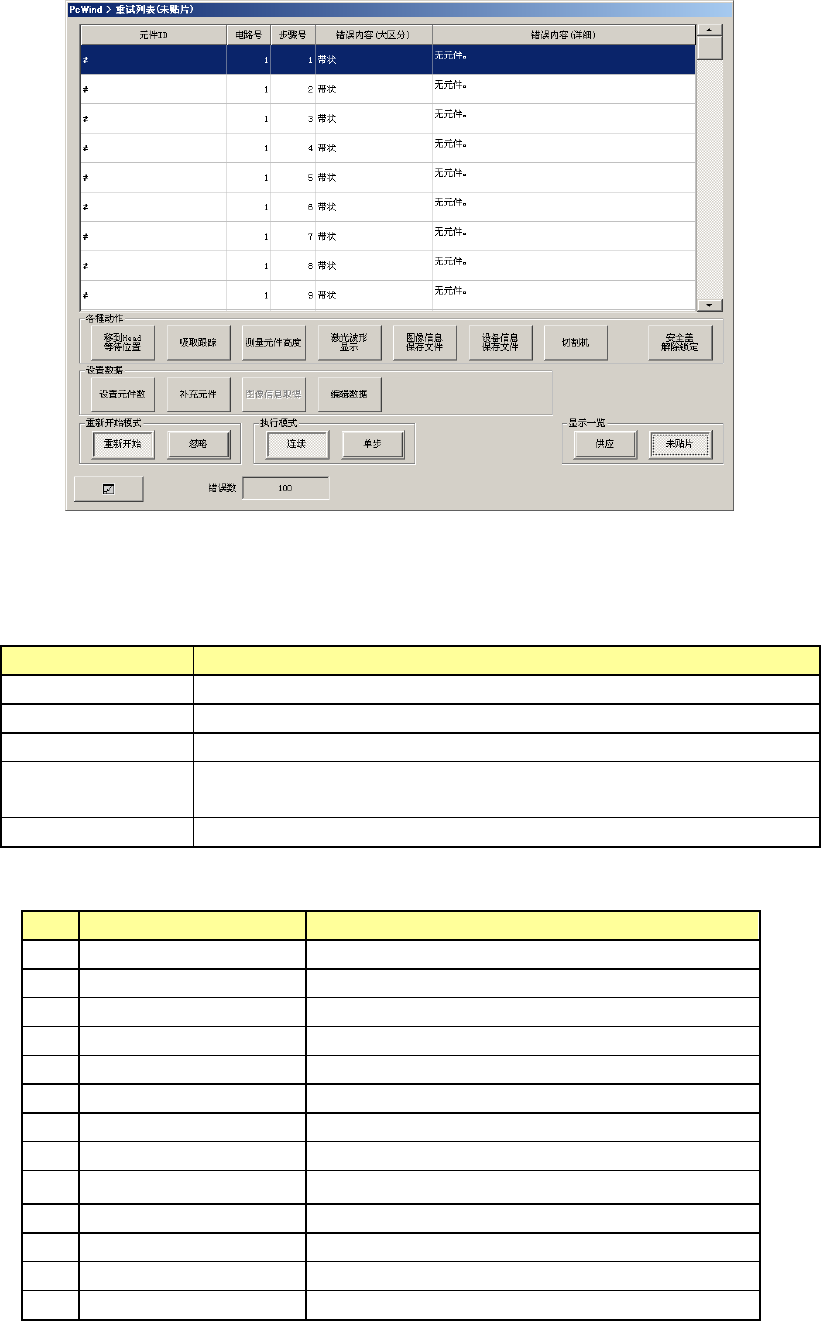

(2)重试列表（未贴片）
除列表显示的内容以外，其他项目与供应装置相同。
1) 显示一览(未贴片)
按发生顺序显示错误。
项目 内容
元件 ID 显示贴片失败的贴片数据的贴片 ID。
电路号 显示贴片失败的电路号。
步骤 No 显示贴片失败的贴片步骤。
错误内容（大区分） 显示错误内容的大分类。
吸取失败时，显示元件的包装。
错误内容（详细） 显示详细的错误内容。
2) 错误内容(大区分)
No.
项目 错误主要原因
1
标记识别 基准领域标记的识别失败。
2
VCS 识别 元件的 VCS 识别失败。
3
LA 识别 元件的激光识别失败。
4
元件 异类元件等元件的异常。
5
带状 带状供应装置的异常。
6
散装 散装供应装置的异常。
7
管式 管式供应装置的异常。
8
托架 托架供应装置的异常。
9 MTC
MTC 供应装置的异常。
10 MTS
MTS 供应装置的异常。
11 DTS
DTS 供应装置的异常。
12
设置 与设置等的设定不匹配。
13
共面 共面检查时的异常。
第 1 部 基本篇 第 2 章 生产
2-100
3) 错误内容(详细‐ 标记识别、VCS 识别)
No.
错误显示内容
1
引脚弯曲
2
引脚长度异常
3
引脚间距异常
4
检测出引脚比设定的少
5
检测出引脚比设定的多
6
检测出没有引脚
7
检测出引脚有 1～3 根
8
元件框架检测错误
9
精密间距引脚识别错误
10
检测出引脚比设定的少（扩展引脚连接器）
11
检测出引脚比设定的多（扩展引脚连接器）
12
球外周识别错误 （上边球检测错误［检测结果不足 1／3］）
13 球外周识别错误 （下边球检测错误［检测结果不足 1／3］）
14
球外周识别错误 （左边球检测错误［检测结果不足 1／3］）
15 球外周识别错误 （右边球检测错误［检测结果不足 1／3］）
16 球外周识别错误 （球上下边的倾斜较大［3 度以上］）
17
球外周识别错误 （球左右边的倾斜较大［3 度以上］）
18 球外周识别错误 （球上下边的距离间距较大［半个间距］）
19 球外周识别错误 （球左右边的距离间距较大［半个间距］）
20
球全识别错误 （球间距异常）
21 球全识别错误 （球识别错误［模糊、较暗］）
22 球全识别错误 （球上下边的倾斜较大［3 度以上］）
23
球全识别错误 （球左右边的倾斜较大［3 度以上］）
24 球全识别错误 （球上下边的距离间距较大［半间距］）
25
球全识别错误 （球左右边的距离间距较大［半间距］）
26
球全识别错误 （球检查基准领域制作错误）
27
球全识别错误 （球变形检查异常）
28
球全识别错误 （球直径检查异常）
29
球全识别错误 （球亮度异常）
30
球全识别错误 （球有无检查异常）
31
外形识别错误 （无元件）
32
外形识别错误 （元件尺寸异常）
33
外形识别错误 （检测框内无对象图案）
34
外形识别错误 （基准领域标记倾斜误差［1 度以上］）
35
外形识别错误 （上下左右标记之间距离错误[＋－0.5ｍｍ以上]）
36
外形识别错误 （ＯＦＣ元件识别错误）
37
多引脚识别错误（引脚弯曲）
38
多引脚识别错误（引脚长度异常）
39
多引脚识别错误（引脚间距异常）
40
多引脚识别错误（检测引脚比设定的少）
41
多引脚识别错误（检测引脚比设定的多）
42
多引脚识别错误（无检测引脚）
43
多引脚识别错误（检测引脚有 1～3 根）
44
多引脚识别错误（不能定位）
45
多引脚识别错误（不能检测出引脚）
46
多引脚识别错误（元件方向错误）
47
随机球识别错误（球间距异常）
第 1 部 基本篇 第 2 章 生产
2-101
48
随机球识别错误（球变形检查异常）
49
随机球识别错误（球直径检查异常）
50
随机球识别错误（球有无检查［直径］异常）
51
随机球识别错误（球有无检查［亮度］异常）
52
随机球识别错误（球有无检查［亮度］样本数较少）
53
球检查错误（球检测错误）
54
球检查错误（矩阵尺寸错误）
55
球检查错误（球数错误）
56
球检查错误（球径错误）
57
球检查错误（亮度基准取得错误）
58
球检查错误（亮度特性错误）
59
外形测量错误（元件过于倾斜）
60
外形测量错误（外形尺寸过大）
61
外形测量错误（外形尺寸过小）
62
外形测量错误（无元件）
63
端子元件识别错误(无引脚 (上边))
64
端子元件识别错误(无引脚 (下边))
65
端子元件识别错误(无引脚 (左边))
66
端子元件识别错误(无引脚 (右边))
67
端子元件识别错误(引脚宽度异常(上边))
68
端子元件识别错误(引脚宽度异常(下边))
69
端子元件识别错误(引脚宽度异常(左边))
70
端子元件识别错误(引脚宽度异常(右边))
71
端子元件识别错误(元件检测异常)
72
端子元件识别错误(元件的方向异常)
73
端子元件识别错误(元件的外形尺寸异常)
74
全 Head 元件识别错误(元件连接到了检测窗口)
75
其他识别错误
