第2部 功能详解篇 第1 3章 选项组件 13-18 13-2-3 电动式管式供料器（ SF* EB ） (1) 安装步骤 1) 把连在「管式供料器①（亦称电动式杆式送料器，下同） 」底部的「滑动轨道②」插进「导轨③」 之间。 2) 按住「插拔用 把手④」 ，使其滑动，顶住「固定块⑤」进行安装。 在顶住的位置上将「解锁把⑥」向上提，固定供料器。 ※ 如果为统一更换台车 (RF) 安装电动台架 EF 用供料器，请为统一更换台车 (RF) …
第2部 功能详解篇 第13章 选项组件
13-17

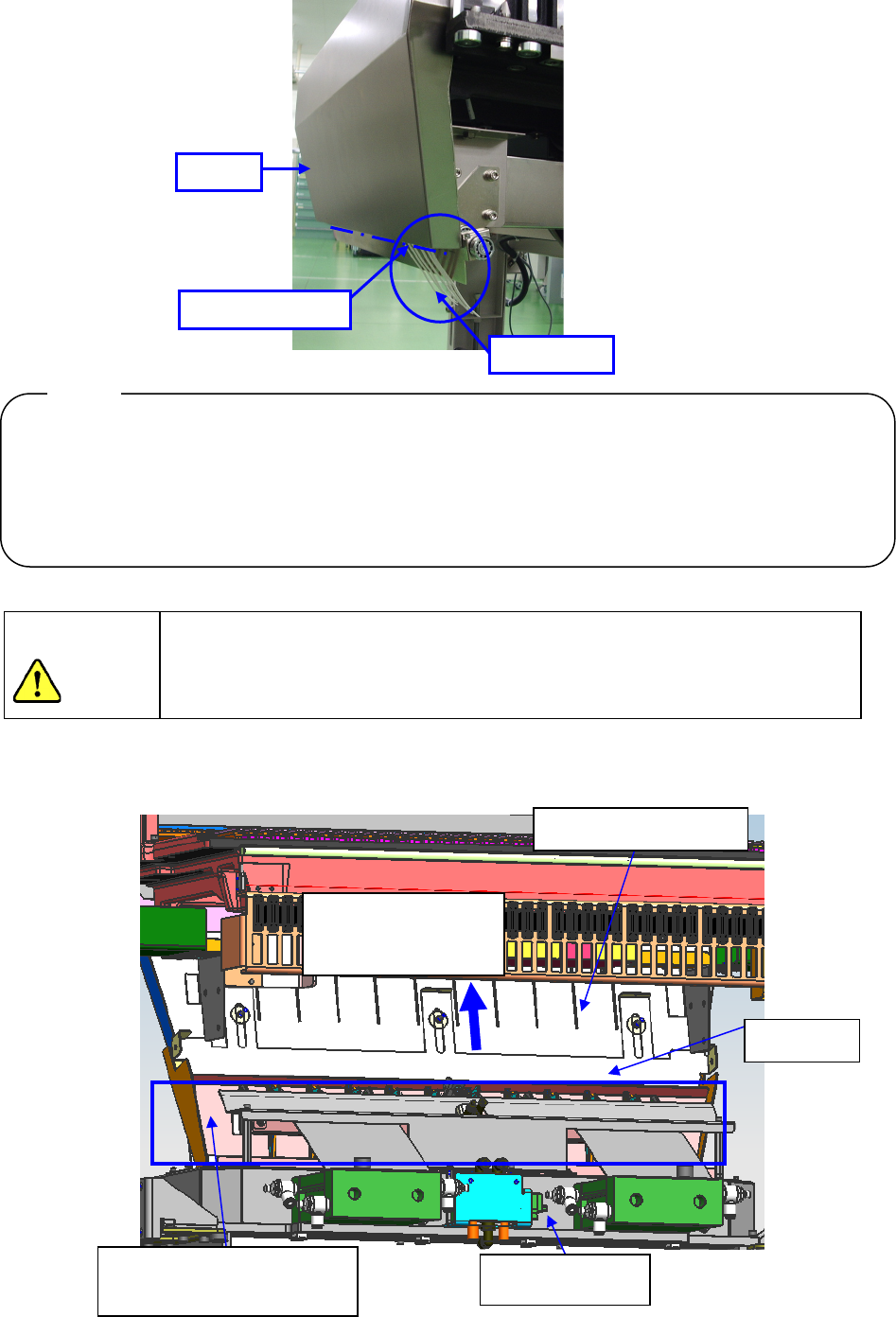

※统一更换台车交换时的注意事项
※使用电动固定台架时的注意事项
为防止在切刀切断部分造成工伤，作业时请遵守以下注意事项。
・先停止供气、停止切刀单元的运行，之后才可进入作业。
・切勿将手伸入切割单元侧的料带导轨内。
使用电动固定台架规格时，如果遗留残损料带掉入台架侧料带导轨内，妨碍料带排出，请将台架侧料
带导轨的滑动部分向上提，取出残损料带。
将电动用更换台车从贴片机拉出时，如果排出带从导轨的下端部分飘散时，请在导轨的下端
部分剪断料带。
如果料带在导轨内歪扭时，请拉出电动式供料器，在距离电动式供料器排出口 3mm 以下的位
置剪断料带。如果在导轨内有料带碎屑，请将其去除。
注意 :
危险
排出带
在下端部分剪断
导轨
向上滑动
去除残损料带
台架侧料带导轨
滑动部
切割单元
切勿将手伸入
切割单元侧料带导轨
第2部 功能详解篇 第13章 选项组件
13-18
13-2-3 电动式管式供料器（SF* EB）
(1) 安装步骤
1) 把连在「管式供料器①（亦称电动式杆式送料器，下同）」底部的「滑动轨道②」插进「导轨③」
之间。
2) 按住「插拔用 把手④」，使其滑动，顶住「固定块⑤」进行安装。
在顶住的位置上将「解锁把⑥」向上提，固定供料器。
※如果为统一更换台车(RF)安装电动台架 EF 用供料器，请为统一更换台车(RF)安装「RF-ETF 附件」。
·返回原点过程中，请注意不要上下扳动解锁把。
·将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器
之间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，
以保证没有手或手指伸入的间隙，确保安全。
⑤
固定
解除
⑥
①
②
③
④
注意
第2部 功能详解篇 第13章 选项组件
13-19
13-3 矩阵、托盘支架
13-3-1 机械台架用 多托盘支架
※装卸作业，务必先在装置主机上把供料器安装妥（台架上升状态）后，再进行操作。
1) 握住边板①和托盘锁紧杆②，打开锁紧支架③。
2) 在后侧送料器台架的固定板上插入前面的销④。
3) 在销④插入且前板⑤顶住固定板的位置上，放开边板①和锁紧杆②，用锁紧支架③固定。
4) 拆卸时请按照相反的步骤进行。
如在 XY 轴或 Head 正在动作时进行更换，托盘支架可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。
基准销
①边板
②托盘锁紧杆
③锁紧支架
④销
⑤前板
固定板
注意
