第 2 部 功能详解篇 第 14 章 程序补充 14-6 网络电阻 外形尺寸 横 元件高 度 外型尺寸 纵 微调电容器 外型尺寸 横 元件高 度 外型尺寸 纵 GaAsFET( 仰视图 ) 外形尺寸 Source Gate Source Drain 引脚长左右 引脚长左右 引脚宽上下
第 2 部 功能详解篇 第 14 章 程序补充
14-5
TSOP-1
引脚长
度
外型尺寸
纵
外型尺寸 横
引脚间
距
元件高
度
＋
TSOP-2
引脚长度
外型尺寸 纵
外型尺寸 横
引脚间距
元件高度
＋
BGA、FBGA(仰视图)
一般配置型 交错配置型
球直径
球间距
外形尺寸
外
形
尺
寸
A1 或第
1 针
球直径
球间距
外形尺寸
外
形
尺
寸
A1 或第
1 针
第 2 部 功能详解篇 第 14 章 程序补充
14-6
网络电阻
外形尺寸
横
元件高
度
外型尺寸
纵
微调电容器
外型尺寸
横
元件高
度
外型尺寸
纵
GaAsFET(仰视图)
外形尺寸
Source
Gate
Source
Drain
引脚长左右 引脚长左右
引脚宽上下
第 2 部 功能详解篇 第 14 章 程序补充
14-7

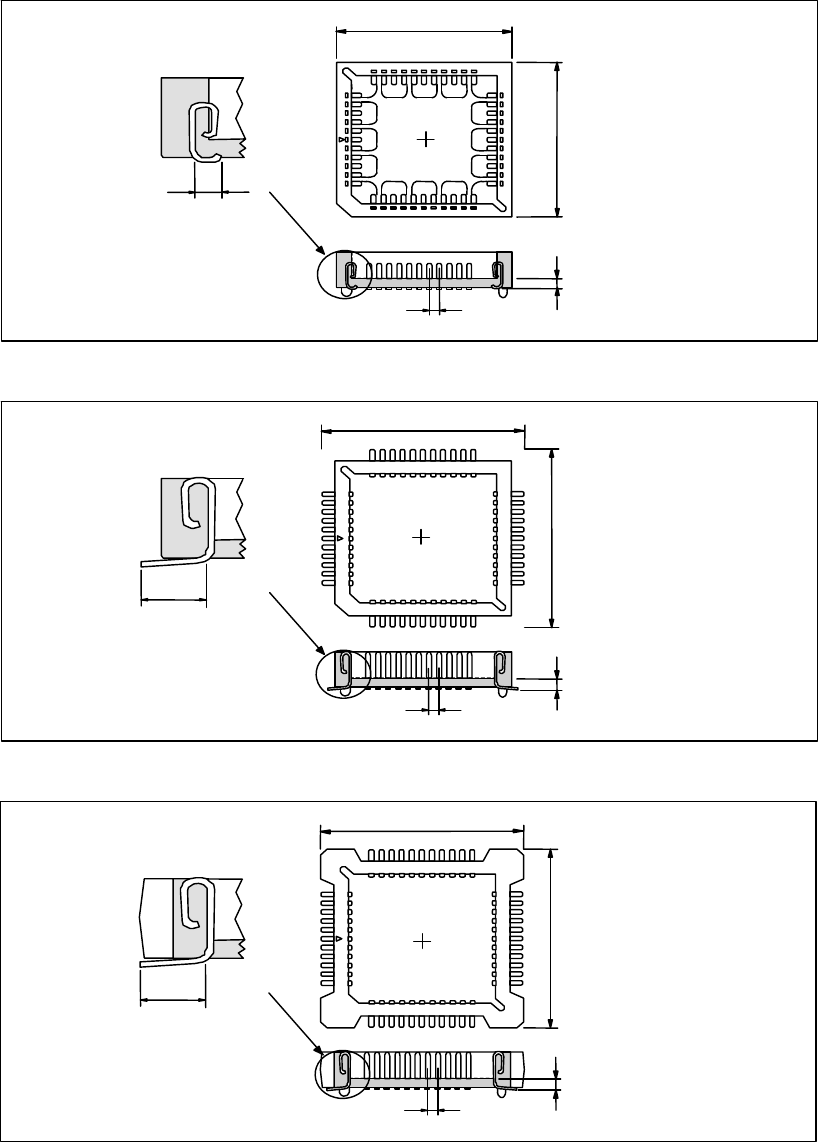

J形引脚插座
外型尺寸 横
外型尺寸
纵
元件高
度
引脚间
距
引脚长
度
鸥翼式插座
外型尺寸 横
外型尺寸
纵
元件高
度
引脚间
距
引脚长
度
带减震器的插座
外型尺寸 横
外型尺寸
纵
元件高
度
引脚间
距
引脚长
度
