第 1 部 基本篇 第 2 章 生产 2-39 2-7-3 ATC 的准备 请确认「机器设置」的设定与 ATC 中设定的吸嘴编号是否一致。 ＜步骤＞ ①请从菜单栏的［生产］菜单 选择［支援准备］ 。 请按下［支援吸嘴设置］按钮。 显示以下的［支援吸嘴设置］画面。 显示生产程序中的吸嘴设置和实际的 AT C 上的吸嘴配置。 不一致时以红色文字显示。此时请实行下一项吸嘴分配。 * 吸嘴设置支援的详情内容请参见「 2-12-1-9 支援吸嘴设…
第 1 部 基本篇 第 2 章 生产
2-38
② 请按下［吸取跟踪］按钮。

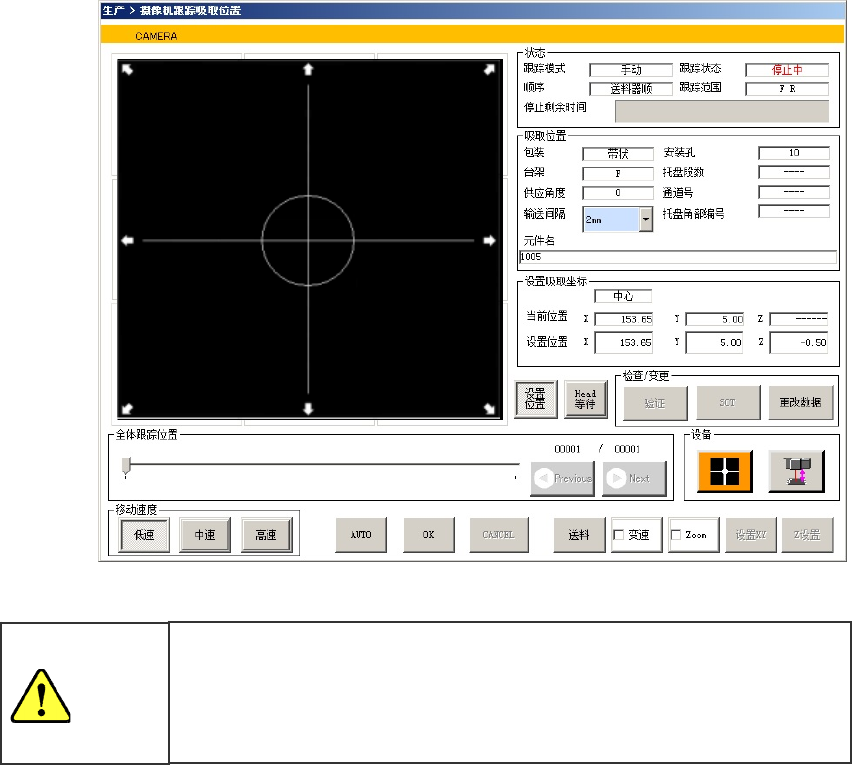

显示以下的摄像机跟踪吸取位置画面。
* 吸取位置跟踪的详情内容请参照「2-14-6 摄像机跟踪吸取位置」。
注意
在打开吸取跟踪自动传送画面之前，轴会移动。在执行前，请务必确认
无人在进行设备内部的作业。
另外，为了防止人身伤害，在机器运行过程中切勿把手伸入设备内部，
脸和头也不要靠近设备。
第 1 部 基本篇 第 2 章 生产
2-39
2-7-3 ATC 的准备
请确认「机器设置」的设定与ATC中设定的吸嘴编号是否一致。
＜步骤＞
①请从菜单栏的［生产］菜单选择［支援准备］。
请按下［支援吸嘴设置］按钮。

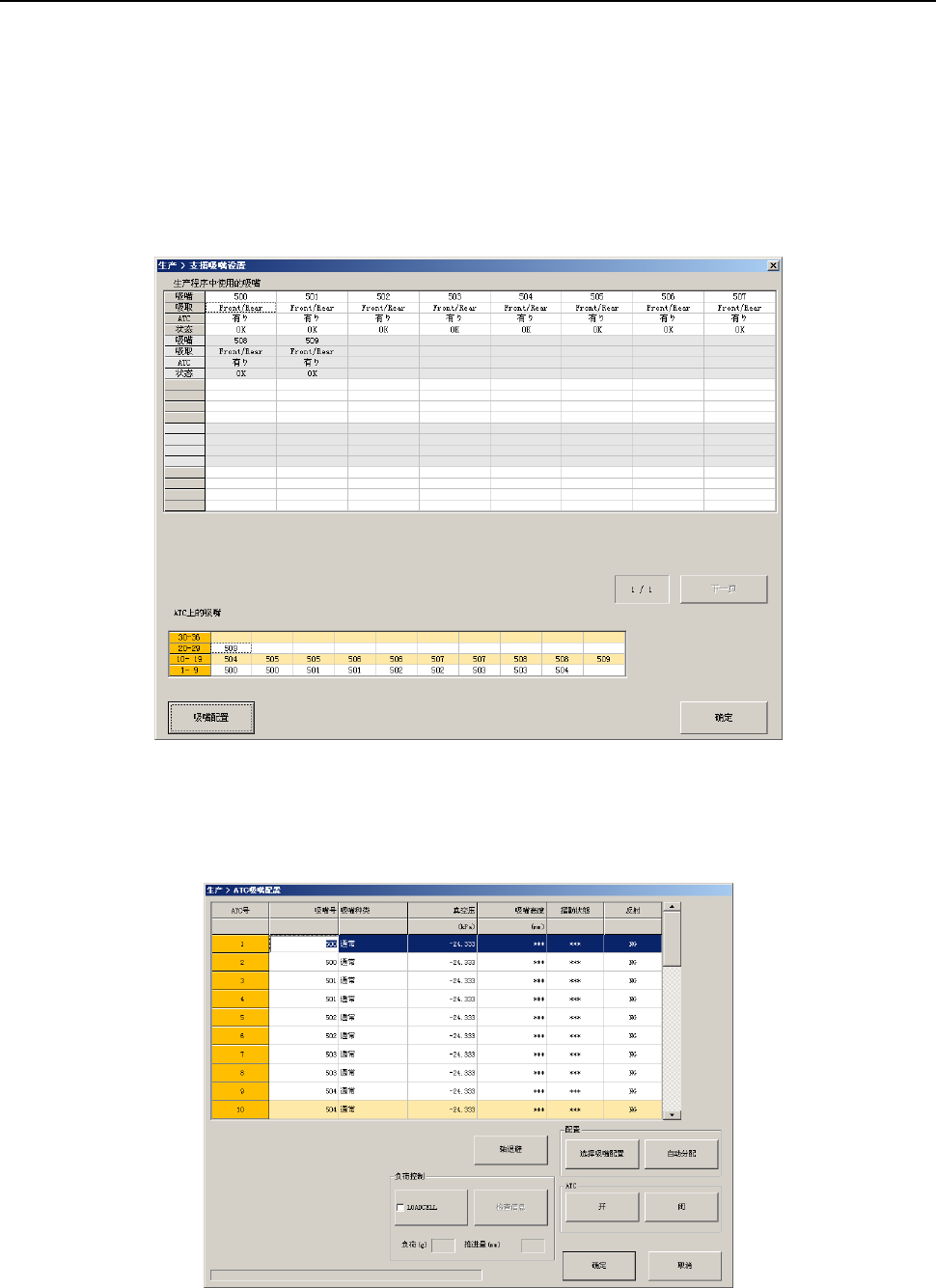

显示以下的［支援吸嘴设置］画面。
显示生产程序中的吸嘴设置和实际的 ATC 上的吸嘴配置。
不一致时以红色文字显示。此时请实行下一项吸嘴分配。
* 吸嘴设置支援的详情内容请参见「2-12-1-9 支援吸嘴设置」。
②请从［吸嘴设置支援］画面选择［吸嘴配置］。
可以进行 ATC 吸嘴配置。
* 吸嘴配置的详情内容请参照「8-4-1 ATC 吸嘴分配」。
第 1 部 基本篇 第 2 章 生产
2-40

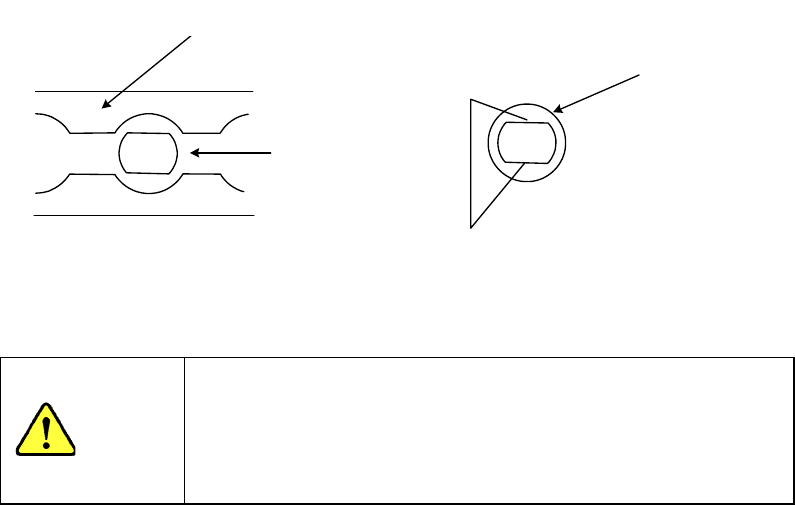

<ATC 吸嘴安装、拆卸步骤>
1.请按[打开]按钮，将滑板②打开。
2.请把吸嘴⑨的平直部分与 ATC 托架①的长孔对准，进行吸嘴⑨的安装或拆卸。
注意
·请务必将吸嘴放回到拆卸的位置。与其他的吸嘴更换时,请重新
设定
「机器设置」中的“吸嘴分配”。
·请勿将吸嘴直接安装在 Head 上。
(否则会污染激光面，导致故障的发生。)
スライドプレート②
ATCブラケット①
スライドプレート②が開いた状態
ノズル⑨
平部
滑板②
ATC 托架①
滑板②打开的状态
吸嘴⑨
平直部分
