第2部 功能详解篇 第6章 通用图像元件 6-14 6-3-2 「元件查看器」的使用方法 从元件组选择列表中选择元件组， 或用跟踪球点击要选择的元件组， 则选中的元件组显示为蓝色， 首元件显示为黄色。 ■ 工具栏 ※ 1 ： 请注意， 如果用 「 元件查看器 」 以从背面看到的图像来显示用表面定义的元件， 或以 从表面看到的图像来显示用背面定义的元件，则有可能看不到元件。 结束：关闭察看器。 俯瞰图：显示从上面所看到的元件的图像。※1 …
第2部 功能详解篇 第6章 通用图像元件
6-13
(2)
从元件数据画面打开
在元件数据画面中确认元件组数据已完成后，点击「元件查看器」按钮。
(3)

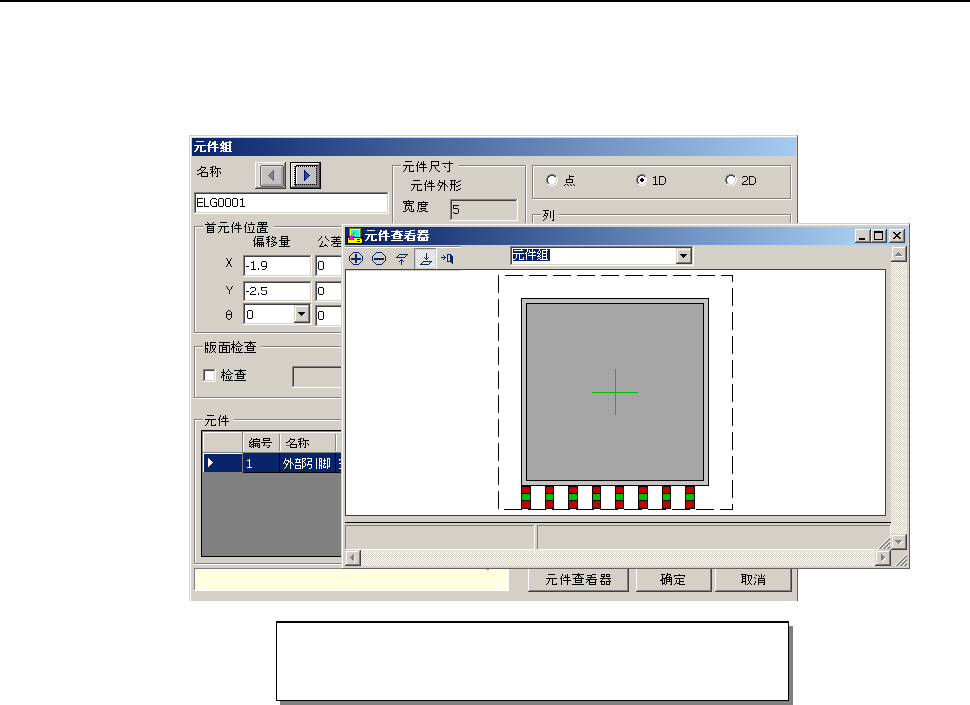

从元件组画面打开
在元件组画面中确认元件数据已完成后，点击「元件查看器」按钮。
第2部 功能详解篇 第6章 通用图像元件
6-14

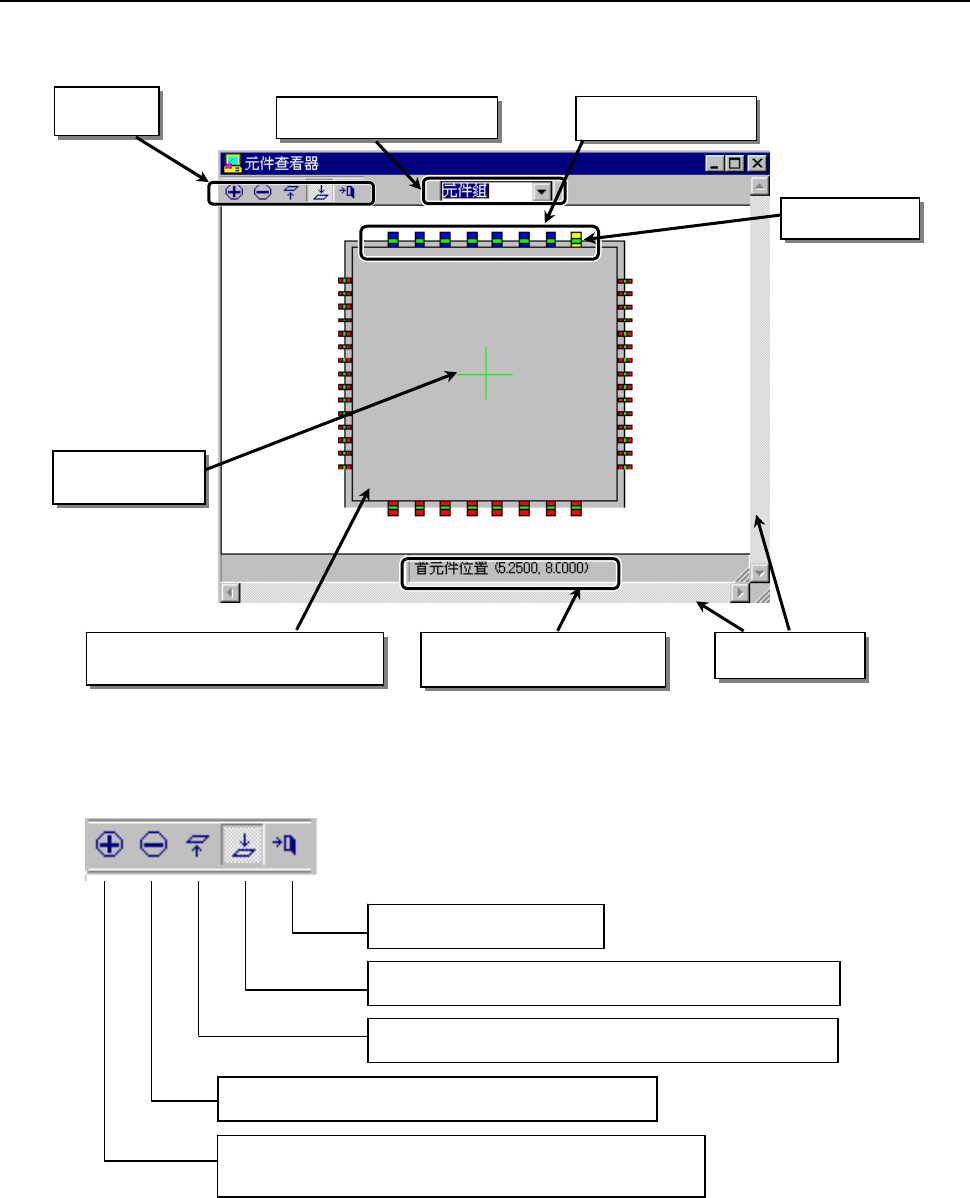

6-3-2 「元件查看器」的使用方法
从元件组选择列表中选择元件组，或用跟踪球点击要选择的元件组，则选中的元件组显示为蓝色，
首元件显示为黄色。
■ 工具栏
※1：请注意，如果用「元件查看器」以从背面看到的图像来显示用表面定义的元件，或以
从表面看到的图像来显示用背面定义的元件，则有可能看不到元件。
结束：关闭察看器。
俯瞰图：显示从上面所看到的元件的图像。※1
仰视图：显示从下面所看到的元件的图像。※1
缩小：点击图标，则按 10%的比例缩小。
放大： 点击图标，则显示为图标按下状态。
在画面上左击鼠标，则以 10%的比例放大。
在元件数据中输入的元件外形
(含引脚)
滚动条
表示元件中心
的十字线
被选中的元件组的首元件
坐标
元件组选择一览表
工具栏
选中的元件组
首元件
第2部 功能详解篇 第6章 通用图像元件
6-15
6-3-3 编辑通用元件数据
当元件组画面中显示「元件查看器」时，则可在不关闭「元件查看器」画面的情况下编辑元件组
画面。
数据编辑完成后，点击「元件查看器」按钮，则已编辑的内容被反映在「元件查看器」中。
数据编辑完成后，点击[元件查看器]按钮，则已编辑
的内容被反映在「元件查看器」中。
