第2部 功能详解篇 第6章 通用图像元件
6-9

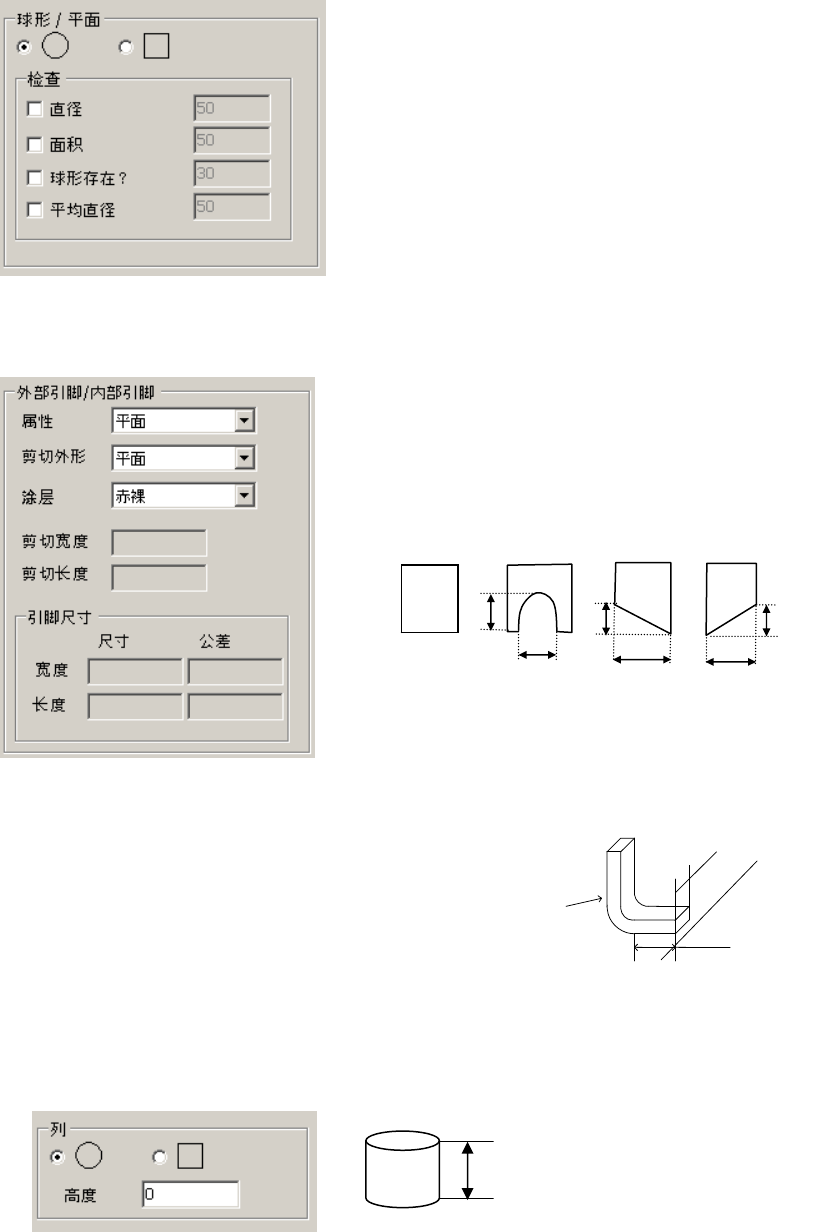

●球形/平面
在“类型”中选择了球形或平面时显示此项。
选择球形或平面的形状。(但现在不进行形状判别。)
●外引脚/内引脚
在“类型”中选择了外引脚或内引脚时显示此项。
●列
在“类型”中选择了列时显示此项。目前没有使用。
检查: 指定有无检查和判定値。
◇直径 ：指定直径检查。所有球经过检查，
以其平均值为基准，进行的各球的检查。
◇面积 ：指定面积检查。
◇球形存在？ ：指定检查有无球。
初始值的 30%为可检测出 20%的球剪切的値。
◇平均直径 ：以输入的直径为基准，对检查完
的所有球的平均值进行比较检查。
◇属性 ：指定引脚的类型。
◇剪切外形 ：选择引脚顶端被切割时的剪切形状。
◇剪切宽度、切割长：
U 形切割、左下切割、右下剪切时输入。
平 U 形剪切 左下剪切 右下剪切
◇涂层 ：可以指定引脚的涂层类型，
目前没有使用。
◇引脚尺寸 ：当使用鸥翼形引脚时，输入与基板
接触的引脚前端部的宽和长。
宽
长
宽
宽
长
长
高度
长度
宽度
引脚
基板
第2部 功能详解篇 第6章 通用图像元件
6-10
◎在元件组中选择了“点”时，
可从右图选择“类型”项目。
●标记
在“类型”中选择标记时显示左图。
●边
元件的形状为不规则形状(圆形、正方形以外)时，可用边进行识别。
下边为基准边。使用右边时，在元件组的“首元件的配置”
的偏移值 θ 中输入“90°”。同样，使用上边时输入“180°”，
使用左边时输入
“270°”。
●角
在“类型”中选择角时显示此项。
◇匹配 ：
可设定相似度的容许范围。
将数值设定大时，相似度的判断基准将变得严格。
(初始值为“600”。)
◇半径：
输入角部的半径。直角时为“0”。基准角是元件
供给角度为 0°时的左下角。如果使用右下角，
应将元件组的“第 1 元件的配置”的“θ”设定
为“90”。同样，使用右上角时应输入“180”、使
用左上角时应输入“270”。
基准边
第2部 功能详解篇 第6章 通用图像元件
6-11
6-2-2 制作扩展列数据格式
在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。
基本的制作方法与“元件组/元件格式”的制作方法相同，但对于“扩展列数据格式”，需逐一指
定元件的X、Y坐标进行配置。
在“定位”上逐一配置元件。X、Y坐标是从元件中心位置开始的距离。
※最多可设定 256 个位置。
