第 2 部 功能详解篇 第 9 章 手动控制 9-65 9-9-6-3 传感器信息：传感器信息 按下 [ 传感器信息 ] 按钮后，会显示如下画面。 (1) 状态 用 ON 、 OFF 显示原点传感器和界限传感器的状态。 此外，在 KE-3010A/3010AC 不显示 [T7] 。
第 2 部 功能详解篇 第 9 章 手动控制
9-64

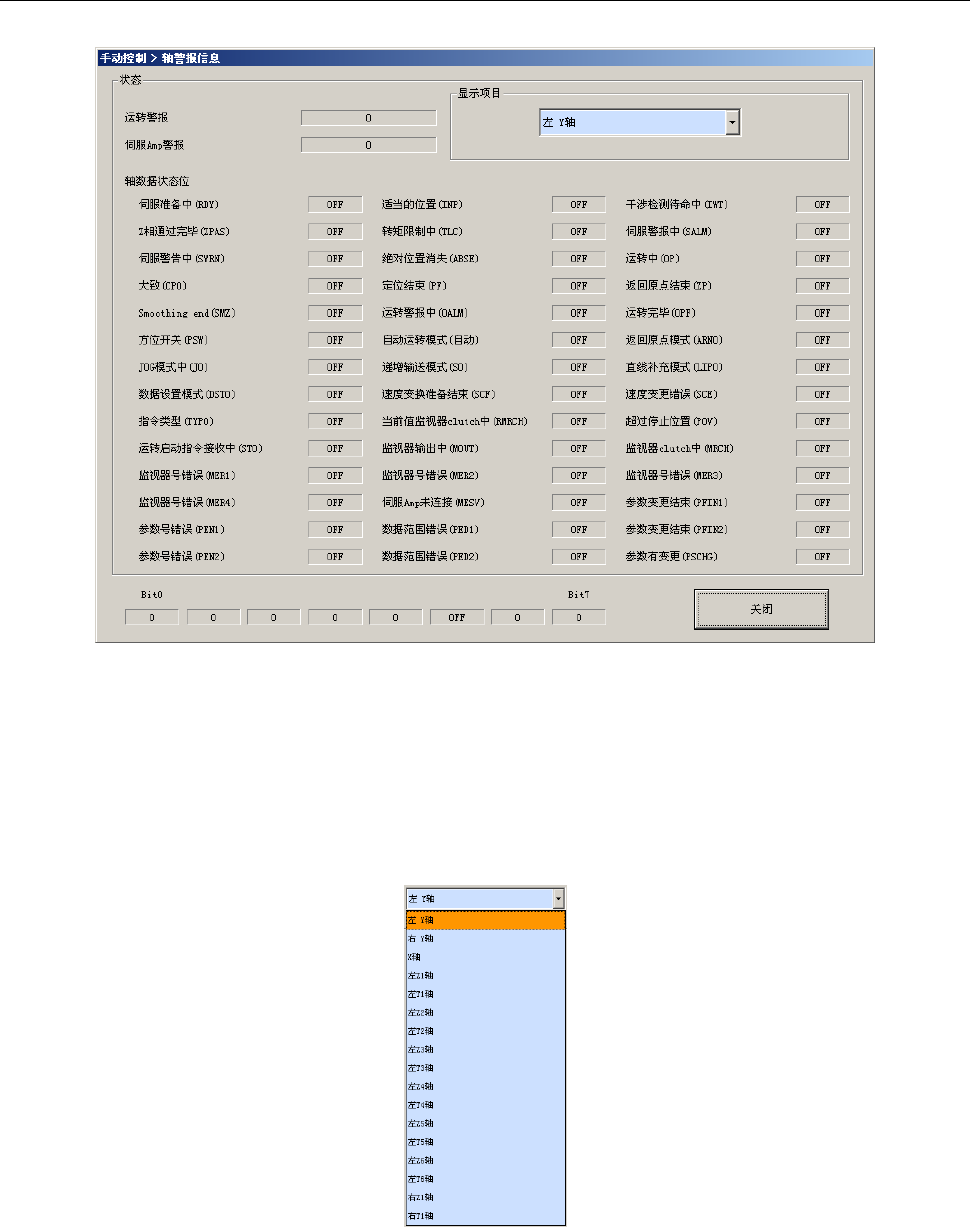

9-9-6-2 警报信息：轴警报信息
按下[轴警报信息]按钮后，会显示如下画面。
(1) 状态
显示警报号码、及各种状态位的 ON／OFF 状态。
(2) 显示项目
单击组合框、或在光标对准组合框上的状态下按下[Alt] +[↓]键时，选择显示项目。
在 KE-3010A/3010AC，不显示[右 Z1 轴][右 T1 轴]。
第 2 部 功能详解篇 第 9 章 手动控制
9-65
9-9-6-3 传感器信息：传感器信息
按下[传感器信息]按钮后，会显示如下画面。
(1) 状态
用 ON、OFF 显示原点传感器和界限传感器的状态。
此外，在 KE-3010A/3010AC 不显示 [T7]。
第 2 部 功能详解篇 第 9 章 手动控制
9-66

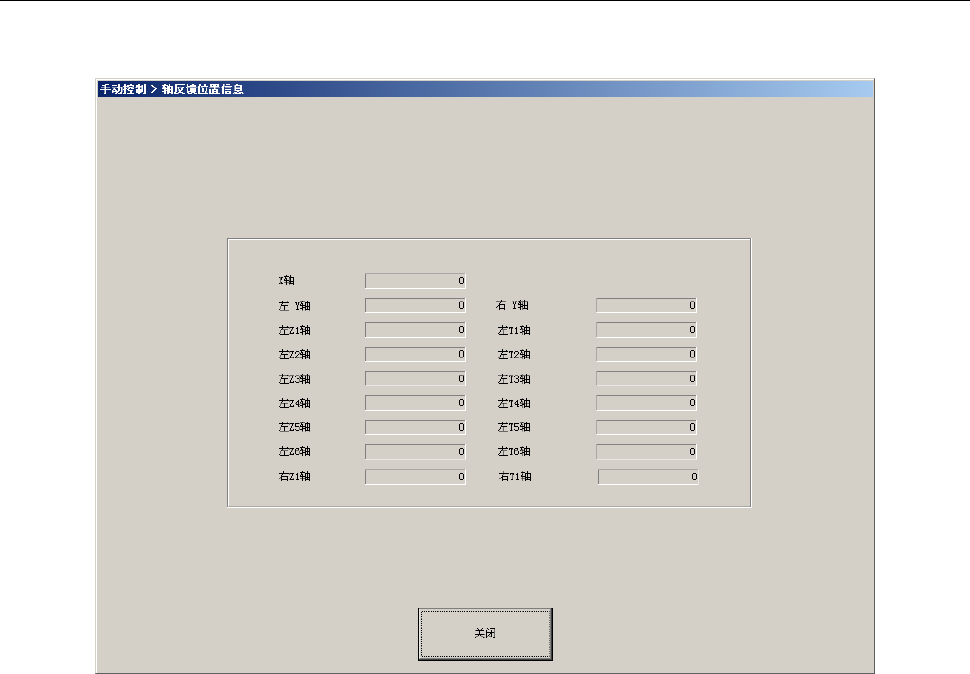

9-9-6-4 轴反馈位置的信息
按下[轴反馈位置信息]按钮后，会显示如下画面。
(1) 状态
显示轴的返回位置。
在 KE-3010A/3010AC，不显示[右 Z1 轴][右 T1 轴]。
