第 1 部 基本篇 第 1 章 装置概要 1-93 语言切换按钮 ： 按下 [ 转换语言 ] 按钮后，可显示转换语言对话框，转换显示语言 。 生产程序名称 ： 显示当前正在使用的生产程序名称。 范围显示栏 ： 显示当前有光标编辑框的输入范围。 时间显示栏 ： 显示当前的时间。
第 1 部 基本篇 第 1 章 装置概要
1-92

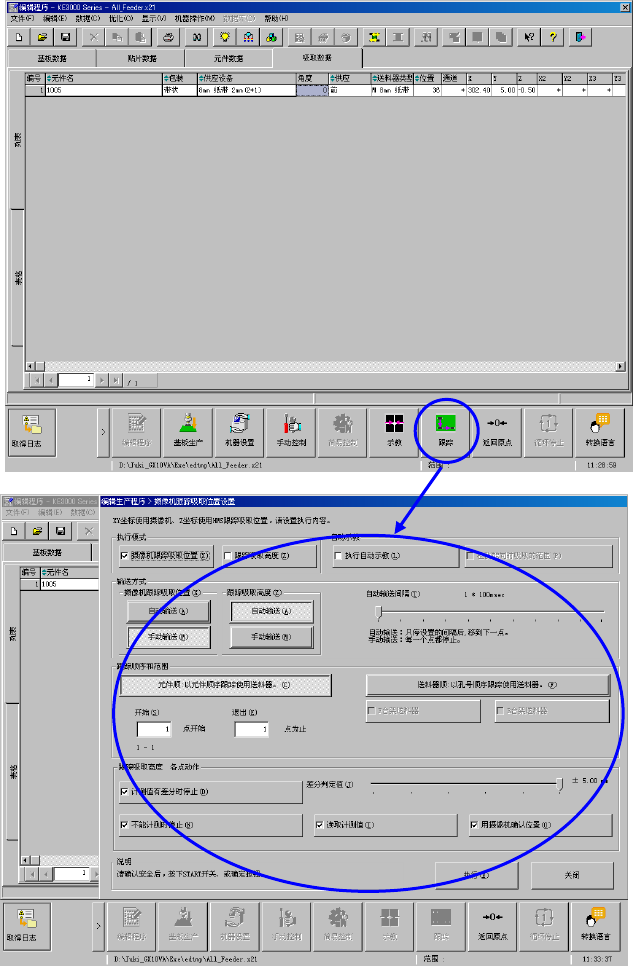

跟踪按钮，将根据已启动的应用程序的光标位置，启动贴片跟踪、吸取跟踪。
关于跟踪画面，请参见「4-5-4-7 跟踪」。
第 1 部 基本篇 第 1 章 装置概要
1-93

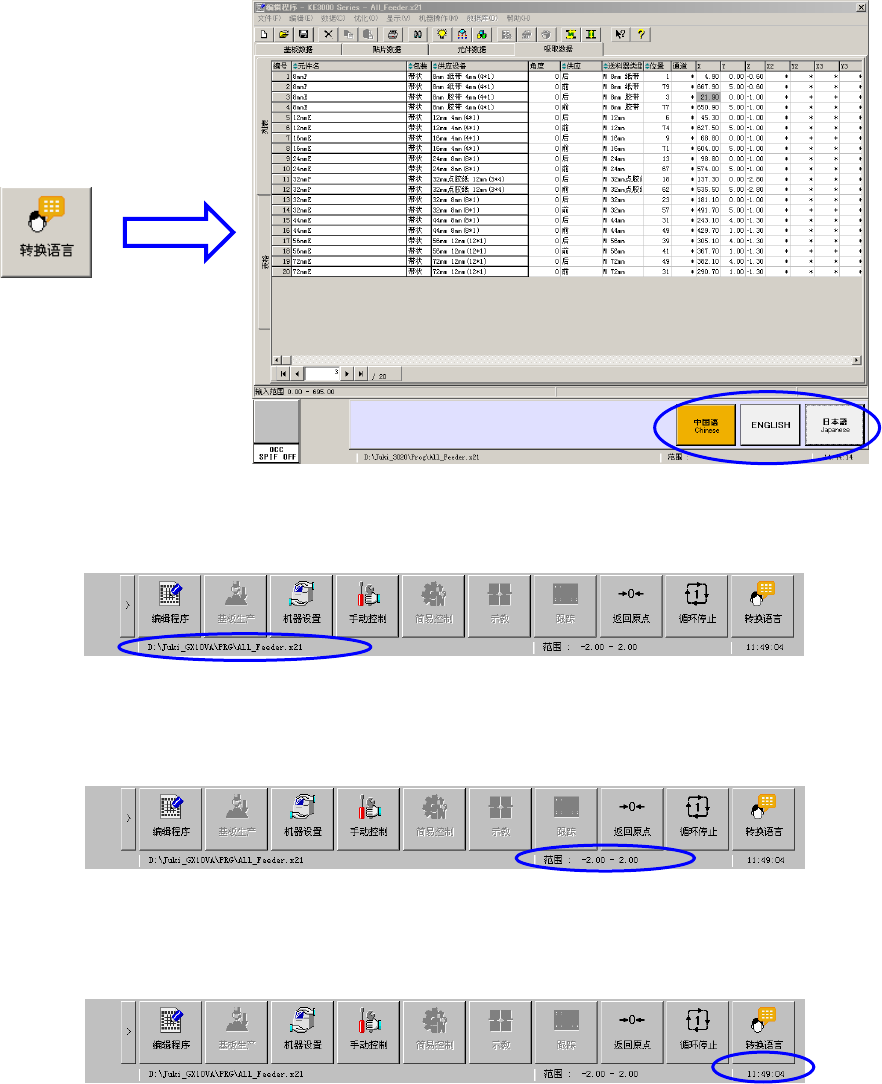

语言切换按钮：
按下[转换语言]按钮后，可显示转换语言对话框，转换显示语言。
生产程序名称：
显示当前正在使用的生产程序名称。
范围显示栏：
显示当前有光标编辑框的输入范围。
时间显示栏：
显示当前的时间。
第 1 部 基本篇 第 1 章 装置概要
1-94
1-8-5 简易事件显示画面
按下命令按钮下面的简易事件显示图标，即可实时掌握事件。
可浏览的事件有：安全罩打开、台架下降、传送带悬浮、气压下降、操作面板操作方向、电动台架
连接状态、传感误插入状态。(KE-3010AC 为后面台架状态时不使用。)
使用电动台架时，如连接的是 EF 台架将显示“EF”， 如连接的是 RF 台架就显示“RF”。
设备状况显示
图标 意思 图标 意思
安全盖关闭状态
安全盖打开状态
台架上升状态
台架下降状态
※
执行不间断生产时，如
果将操作面板的＜Feeder
＞开关点亮一侧的台架降
下后，图标会变为「台架下
降状态」。
如果将＜Feeder＞开关未
点亮的一侧的台架降下后，
不会变为「台架下降状态」。
安全盖打开发生时
（前面时）
前
后
