第 1 部 基本篇 第 4 章 制作生产程序
4-153

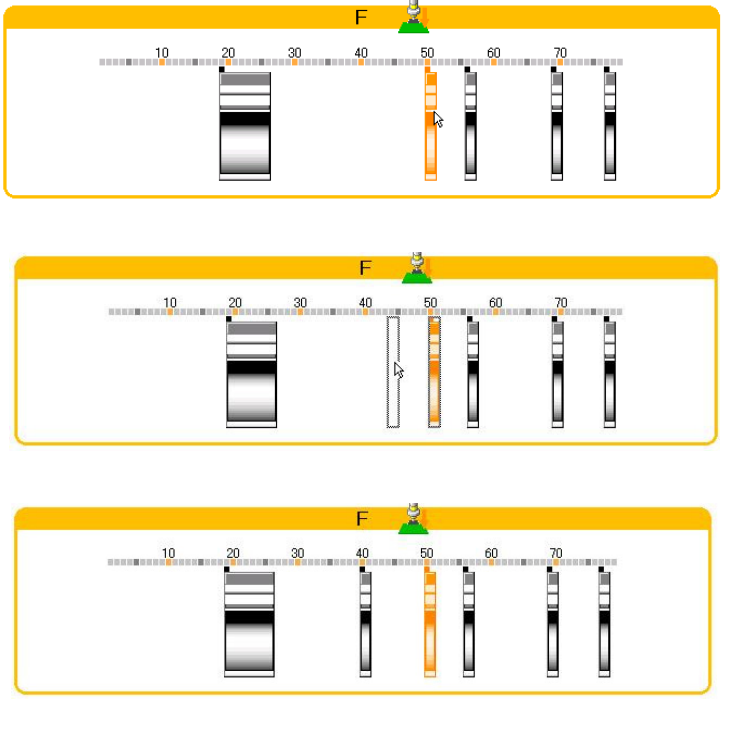

2) 供料器的移动、复制
选择需要移动的供料器后，把它拖曳到目标位置，松开按钮，则该供料器就会复制、移动到其最
近的供料器安装位置。
这时，勾选[复制]按钮时，则复制所选择的供料器。
3) 删除供料器
在选择供料器的状态下，按[删除]按钮即可删除供料器。
4) 管状元件的复制
如果在复制目标上没有管状供料器，会新分配一个相同类型的管状供料器。
元件会被分配到通道 1。管状供料器的安装位置是在距离复制目标位置最近的位置，并可确保安
装区域的位置上。
在相同类型的管状供料器之间，可进行复制。
5) 管状交换器元件的复制
如果在复制目标上没有管状交换器，会新分配一个相同类型的管状交换器。
元件会被分配到通道 1。管状交换器的安装位置是在距离复制目标位置最近的位置，并可确保安
装区域的位置上。
点击
拖拽
释放
第 1 部 基本篇 第 4 章 制作生产程序
4-154

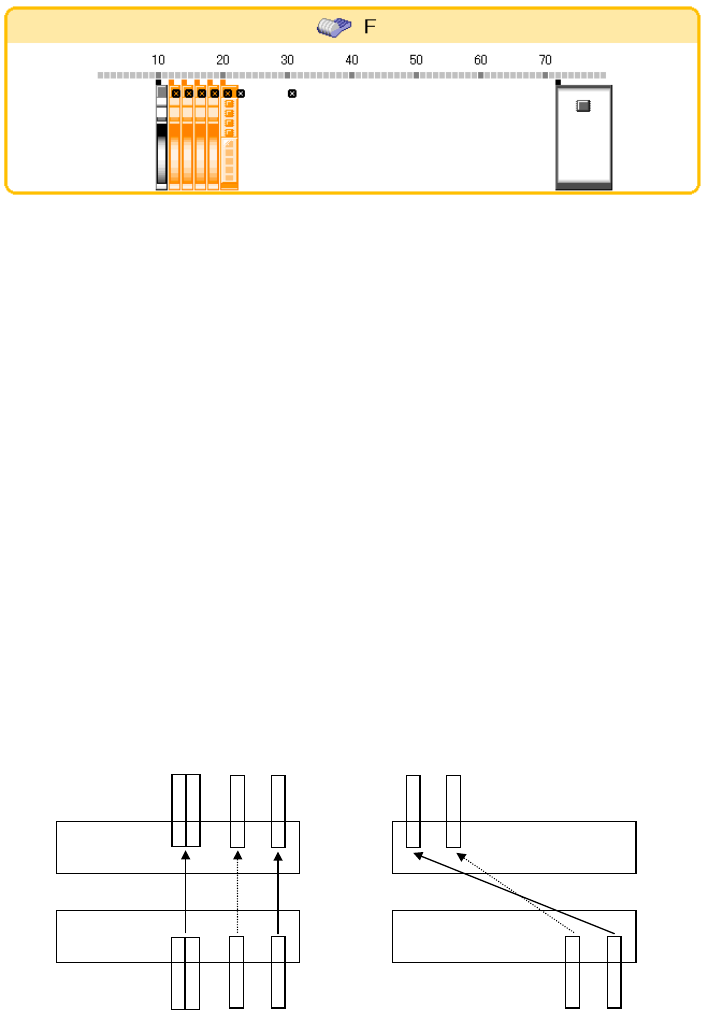

6) 显示Head图像
勾选操作按钮的[Head图像]按钮时，即可显示出鼠标光标所对准的Head图像。
Head图像显示模式以图像形式显示Head间隔。
把鼠标光标对准供料器台架的图像时，Head图像显示橙色表示有可能进行同时吸取的供料器。
把供料器对准Head间隔进行配置，即可按指定同时吸取。
7) 按线对称或点对称移动/复制
拖拽供料器，在反色显示的状态下，按[线对称]或[点对称]按钮，进行移动。
在[复制]按钮被勾选的状态下，则进行复制。
当选择前面的供料器时将移动/复制到后面，选择后面的供料器时则把供料器移动/复制到前面。
（托盘元件不能复制）
另外，在复制目标上如果已分配有元件时，不能进行复制。
●按线对称复制
将供料器移动/复制到前后孔编号的相对位置上。
8mm 双轨电子供料器的线对称复制要在通道（轨道）固定的状态下进行复制。
●按点对称复制
将供料器移动/复制到对称的孔配置上，使前/后的统一更换（台）可相互使用。
②
①
②
線対称でｺﾋﾟｰした場合
F-79
F-75
R-79
R-75
点対称でｺﾋﾟｰした場合
F-79
F-75
R-5
R-1
F-71
F-71
①
按线对称复制时
按点对称复制时
R-71
第 1 部 基本篇 第 4 章 制作生产程序
4-155
(3) 浏览模式及初始化
读入生产程序进行程序编辑时，如果贴片机本体的供给台架与生产程序中的供料器类型（电动和
机械）不同时，以及电动(EF、RF)的种类不同时，将显示供料器配置构成。
请用浏览模式确认连接台架和吸取数据的供料器类型。
要变更程序时，请将吸取数据初始化。
1) ［浏览］按钮
编辑程序以浏览模式启动，可以确认程序的内容。
不能进行程序的变更、示教等操作。
2) ［初始化］按钮
不同状态的供料器的吸取数据被初始化，会统一变更为1个“自动选择”的初始数据。
使用此项，元件供应数会变为 1。
