第2部 功能详解篇 第1 3章 选项组件 13-15 8 ） 操作供料器的锁紧释放杆，在导向销 F 顶住定位板的位置的状态下将供料器紧固在带卷安装 台上。 紧固 解除紧固
第2部 功能详解篇 第13章 选项组件
13-14
5) 用手握紧带式供料器的把手部位，另一只手托住供料器下部，将滑动轨道插入工作底座。
6) 工作底座的轨道要使用左端的轨道。
7) 确认滑动轨道的前端已确实插入工作底座，插入供料器。
握住把手
用手托住
工作底座
放大图
滑动轨道
使用左端的轨道
上面图 侧面图
顶住
导向销 F
定位板
第2部 功能详解篇 第13章 选项组件
13-15
8） 操作供料器的锁紧释放杆，在导向销 F 顶住定位板的位置的状态下将供料器紧固在带卷安装
台上。
紧固
解除紧固
第2部 功能详解篇 第13章 选项组件
13-16

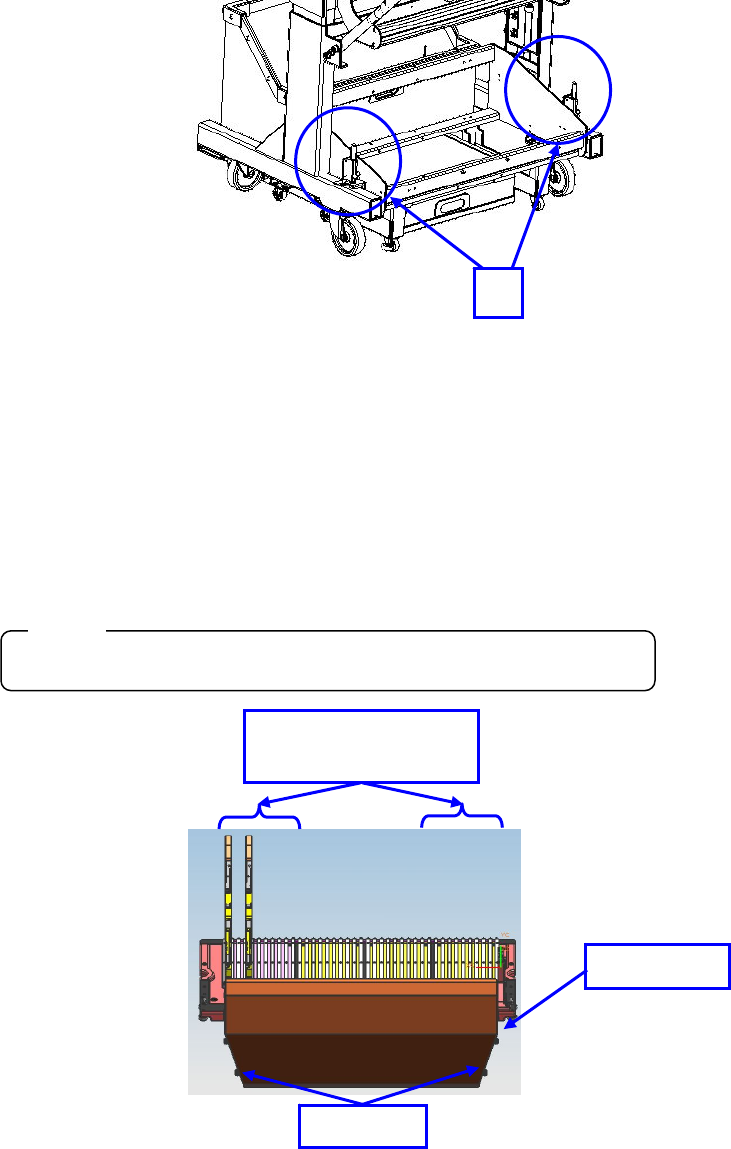

※安装大型卷轴时的注意点
将大型卷轴安装到卷轴支架时，若料带导轨和卷轴支架相接触而无法安装卷轴时，请先临时取下卷轴支
架后再安装。
1）为固定台架规格时
拉出卷轴支架。
2）为更换台车规格时
解除A 部分的锁定，拉出卷轴支架。
※设置电动式供料器时的注意事项
因装置的结构，电动台架用料带导轨的两端是向内侧倾斜的。如果生产时使用料带导轨倾斜部分的通
道(台架 No.1～3、No38～40)，所排出带会沿着料带导轨倾斜排出，相邻的其他排出带若有残留，则
会相互干扰，可能排出不畅。
因此，如果生产时使用导轨倾斜附近的通道(台架 No.1～6、35～40)时，请先拉出排出料带，并在距
离电动式供料器料带排出口 3mm 以内剪断去除，不让不生产的电动式供料器排出带残留在料带导轨
内。
另外，由于在料带导轨内排出带阻塞等原因不能顺畅排出时，也请同时拉出电动式供料器剪断料带，
从料带导轨内去除。
使用 ETF72/88 时，请使用 5～30 通道。
A
注意 :
导轨倾斜附近的通道
(
No.1～6
、
35～40
)
倾斜部分
料带导轨
