KE-3010A_20VA_20VRA_使用说明书.pdf - 第110页

第 1 部基本篇第 1 章装置概要 1-91 示教按钮、和跟踪按钮：从各个应用程序可快捷启动各种应用程序进行示教、跟踪。按示教按钮与按 HOD 的 CAMERA 键，功能相同。关于示教画面，请参见「 4-5-2 示教」。

第 1 部基本篇第 1 章装置概要

1-90

（

）

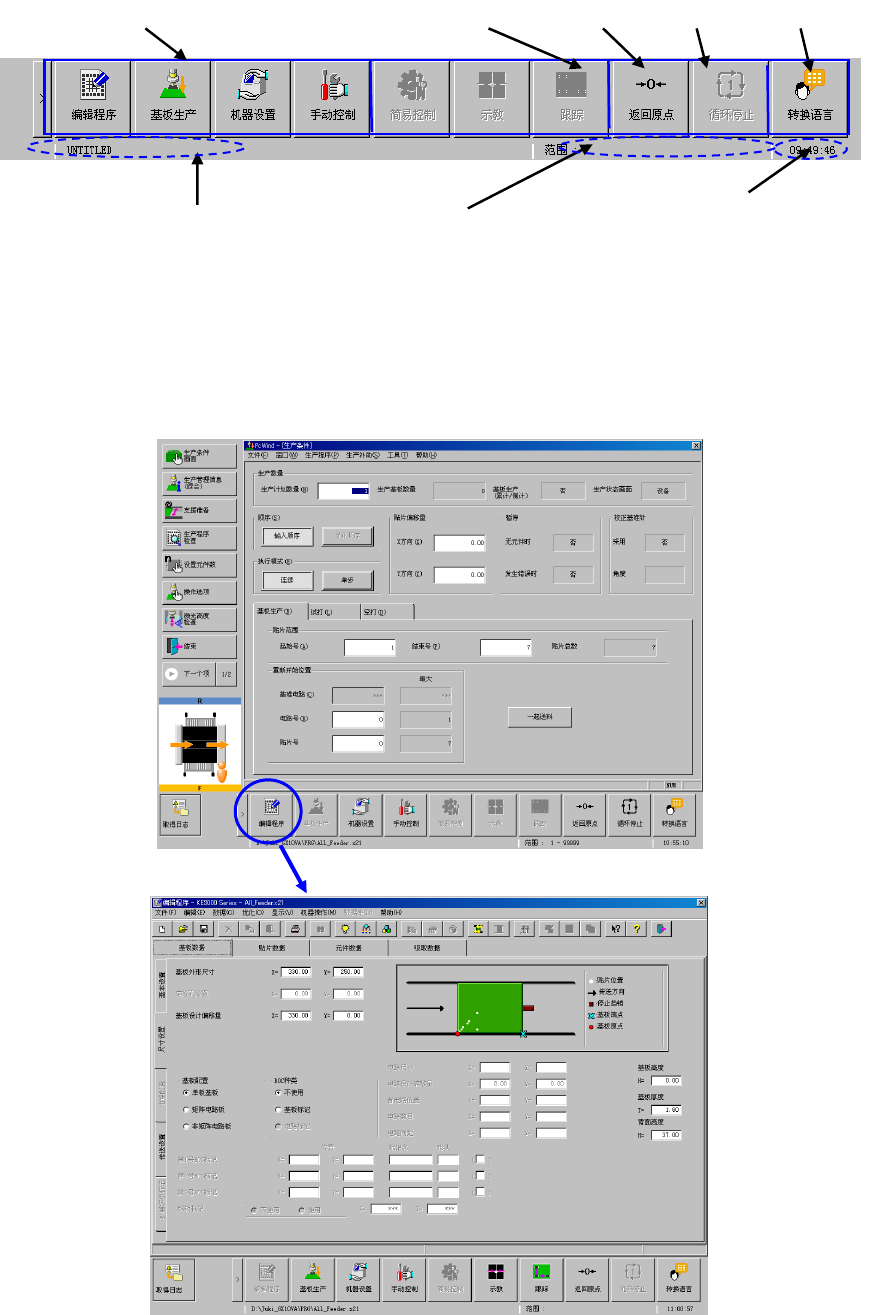

功能栏的构成

功能栏由应用程序启动按钮及显示部构成。

应用程序启动按钮：

按动程序启动按钮,机器可以快捷地启动和切换编辑、基板生产、机器设置、手动控制、自动校准等

各种应用程序。

按下按钮后，当前启动中的应用程序结束；如果正常结束后按下按钮，则该应用程序启动。

示例﹥从生产程序切换为编辑程序

应用程序启动按钮简易控制、示教、跟踪按钮返回原点循环停止按钮切换语言

范围显示

时间显示

生产程序名

第 1 部基本篇第 1 章装置概要

1-91

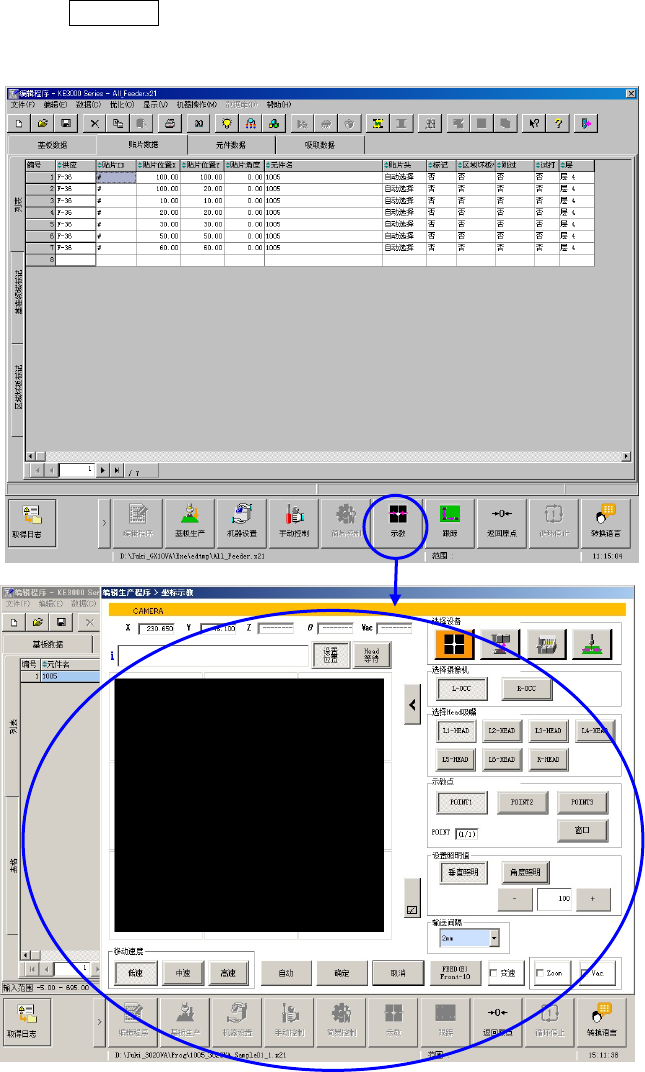

示教按钮、和跟踪按钮：

从各个应用程序可快捷启动各种应用程序进行示教、跟踪。

按示教按钮与按 HOD 的 CAMERA 键，功能相同。

关于示教画面，请参见「4-5-2 示教」。

第 1 部基本篇第 1 章装置概要

1-92

跟踪按钮，将根据已启动的应用程序的光标位置，启动贴片跟踪、吸取跟踪。

关于跟踪画面，请参见「4-5-4-7 跟踪」。
