第 2 部 功能详解篇 第 10 章 设备运行信息
10-54
（2）[重新设置]按钮

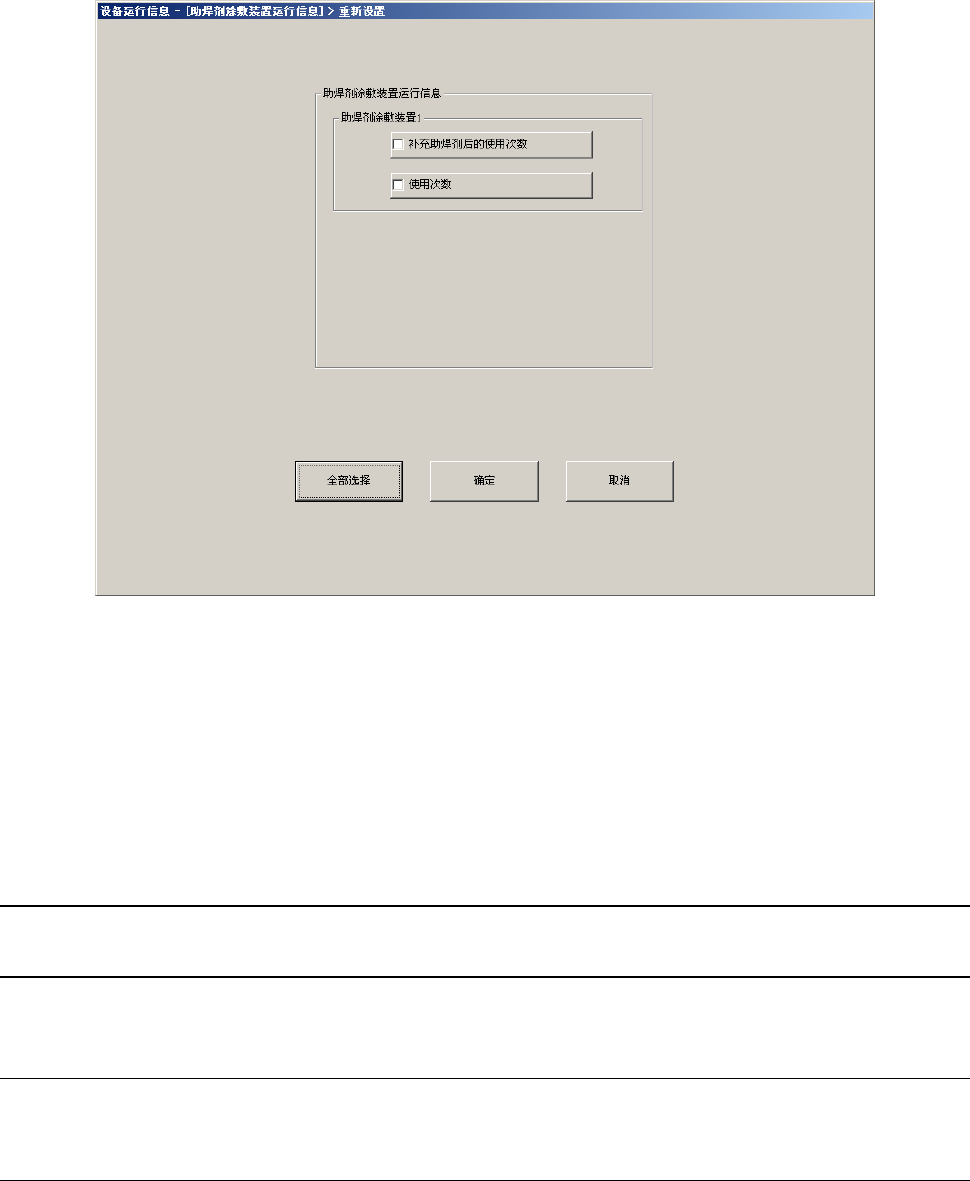

点击[重新设置]按钮，或点击下拉菜单中的[数据(D)]-[重新设置]后，显示如下画面。
可清除一览中的特定内容或所有内容。
・
按[全部选择]按钮，可选择所有的复选框。
・
点击需要重新设置的项目复选框，按[确定]按钮后，可显示询问信息画面，点击
[确定]后，对象项目都将被重新设置，并关闭画面。
・
点击[取消]按钮，则数据不被重新设置，画面仍显示原来的数据。
10-5 数据
10-5-1 设置各吸嘴运行信息
请参见「10-4-2 各吸嘴运行信息 (3)设置次数/级别」。
10-5-2 设置各 Head 运行信息
请参见「10-4-3 各 Head 运行信息 (3)设置次数/级别」。
10-5-3 重新设置
与 10-4 中各画面中的[重新设置]按钮具有同样的功能。
第2部 功能详解篇 第11章 自动校准
11-1
>> 如果设置错误，有可能出现误动作。
>> 要进行设置时，请与本公司商量后再操作。
>> 接通电源后要立即执行自动校准时，需先预热 15 分钟以上。
第11章 自动校准
11-1 概要
使用自动校准功能，可对机器的部分MS参数进行变更。
自动校准的设置项目见下表。
No.
自动校准组 设置内容
1
激光／传感器高度 从基板表面看的激光传感器高度
2
吸嘴旋转中心 激光传感器确定的吸嘴旋转中心
3
Head 偏移量
各 Head 相对于 OCC 的安装位置
与激光校准主体安装的角度
4
VCS 偏移 标准、选购项 VCS 的安装位置/安装角度
5
VCS2 值化阈值
将标准、选购项 VCS 的图像数据进行 2 值
化时的阈值
6
真空校准 真空校准值
※ 在取得偏移量的操作中需要使用夹具时，应在执行菜单时，把夹具移到方便安装的位置(等待位
置)上。请按照提示信息小心地操作。
对在「机器设置＞使用单元＞标准使用单元」的[Head]未选中的
Head，不能进行计测、测量。按钮为无效状态。
注意
注意
打开画面时，轴会移动。打开画面之前，请务必确认无人在进行设备
内部的作业。此外，为了避免人身伤害，在运行过程中，切勿将手放
入装置内部，也不要将脸和头靠近装置。
警告
第2部 功能详解篇 第11章 自动校准
11-2
11-1-1 启动
按下桌面画面菜单栏的[维护]/[自动校准…]，或按下命令按钮的[自动校准]、或按功能栏的[自动校
准]，即可显示下列画面。
