第 1 部 基本篇 第 4 章 制作生产程序
4-91
各元件类型的设置项目
电极大小
测量高度
偏移量
引脚偏移量
曝光
时间
检查
角度
代替
检查
角度
宽 长 下 右 上 左
QFP
○ ○ ○ ○ ○ ○ ○ ○ ○ ○
PQFP (BQFP)
○ ○ ○ ○ ○ ○ ○ ○ ○ ○
SOP
○ ○ ○ ○ × ○ × ○ ○ ○
TSOP2
○ ○ ○ ○ × ○ × ○ ○ ○
双向引脚连接器 ○ ○ ○ ○ × ○ × ○ ○ ○
Z 形引脚连接器 ○ ○ ○ ○ × ○ × ○ ○ ○
TSOP
○ ○ ○ × ○ × ○ ○ ○ ○
单向引脚
连接器
引脚方向上 ○ ○ ○ × × ○ × ○ ○ ○
引脚方向下 ○ ○ ○ ○ × × × ○ ○ ○
BGA
× × ○ × × × × ○ ○ ○
FBGA
× × ○ × × × × ○ ○ ○
其他元件 × × × × × × × ○ ○ ○
第 1 部 基本篇 第 4 章 制作生产程序
4-92

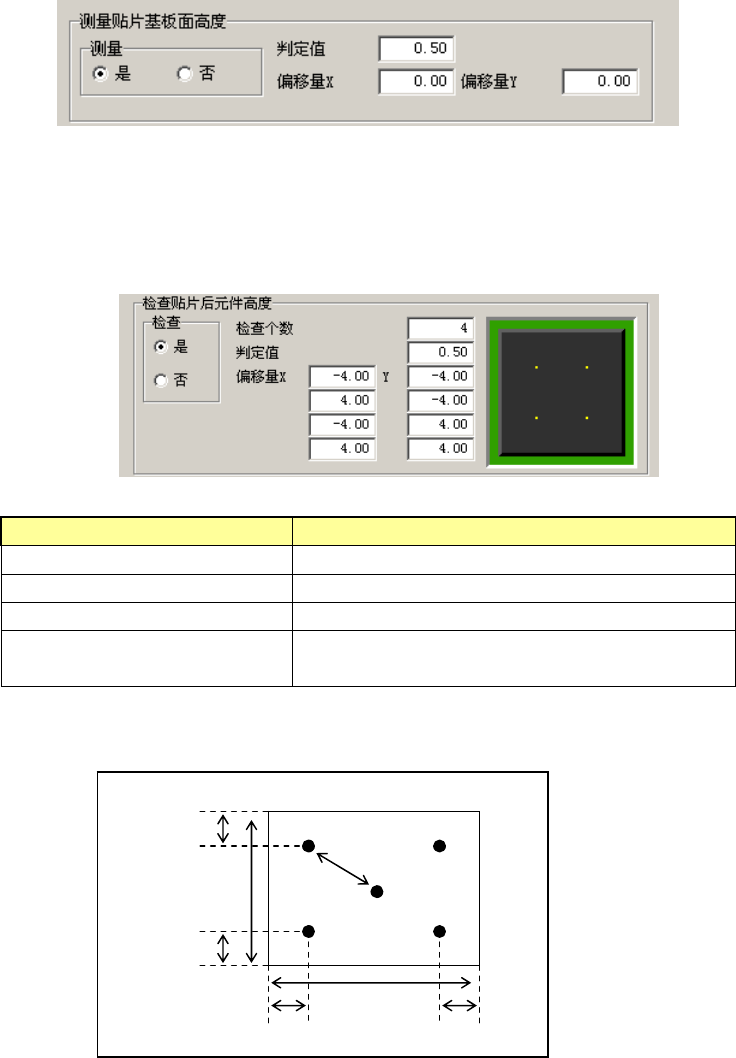

(2) 测量贴片基板面高度
测量元件贴片位置的基板面高度，进行贴片 Z 坐标的校正。
测量位置为贴片点的中心(一个点)。
要输入判定测量的结果、基板翘曲的阈值。
如果测量结果为（－判定值～判定值）之间，则判断为可以贴片。
如果要测量与贴片点不同的位置时，请输入偏移量（Ｘ，Ｙ）。
(3) 检查贴片后元件高度
有 BOSS 的元件等贴片后，通过 HMS 测量元件四角的高度，检查贴片元件有无倾斜。
检查结果如果在 －判定值 ～ ＋判定值之间，则判断元件贴片正常。
如果检查的结果超过判定值的数值，则暂停生产。
设置项目 内容
检查 设置是/否检查。
检查个数 指定 2～4 个检查位置。
判定值 设置检查的判定值。
偏移量 X、Y 检查位置，指定距离贴片点的偏离量值。从上
开始，测定位置为 1、2、3、4。
测定位置的偏移量值与检查点的对应关系见下图。
偏移量值
纵向尺寸 30%
测定位置 1
测定位置 3
测定位置 2
测定位置 4
横向尺寸 30%
纵向尺寸 30%
横向尺寸 30%
第 1 部 基本篇 第 4 章 制作生产程序
4-93
※检查、检查 2 选项卡的数据，根据元件类型等的设置状况，其输入会有限制。
元件类型 芯片
站立
验证 异类元
件判定
SOT
方向
元件
方向
吸取位
置偏移
共面
性
测量贴片基
板面高度
检查贴片后
元件高度
方形芯片
○ ○*1*2 ○ × × ○ × ○ ○
方形芯片(LED)
○ ○*1*2 ○ × × ○ × ○ ○
圆筒形芯片
○ × ○ × × ○ × ○ ○
铝电解电容 ○ ○*1 ○ × × ○ × ○ ○
SOT
○ × ○ ○ × ○ × ○ ○
微调电容器 ○ × ○ × × ○ × ○ ○
网络电阻 ○ × ○ × × ○ × ○ ○
SOP
○ × ○ × × ○ ○*3 ○ ○
HSOP
○ × ○ × × ○ × ○ ○
SOJ
○ × ○ × × ○ × ○ ○
QFP
○ × ○ × × ○ ○*3 ○ ○
GaAsFET
○ × ○ × × ○ × ○ ○
PLCC (QFJ)
○ × ○ × × ○ × ○ ○
PQFP (BQFP)
○ × ○ × × ○ ○*3 ○ ○
TSOP
○ × ○ × × ○ ○*3 ○ ○
TSOP2
○ × ○ × × ○ ○*3 ○ ○
BGA
○ × ○ × × ○ ○*3 ○ ○
FBGA
○ × ○ × × ○ ○*3 ○ ○
QFN
○ × ○ × × ○ × ○ ○
外形识别元件 ○ × ○ × × ○ × ○ ○
通用图像 ○ × ○ × ○*4 ○ × ○ ○
单向引脚连接器 ○ × ○ × × ○ ○*3 ○ ○
双向引脚连接器 ○ × ○ × × ○ ○*3 ○ ○
Z 形引脚连接器 ○ × ○ × × ○ ○*3 ○ ○
扩展引脚连接器 ○ × ○ × × ○ × ○ ○
J 引脚插座 ○ × ○ × × ○ × ○ ○
鸥翼式插座 ○ × ○ × × ○ × ○ ○
带减震器的插座 ○ × ○ × × ○ × ○ ○
其它元件 ○ × ○ × × ○ × ○ ○
*1 仅当元件外形尺寸的长边为 10.00mm 以下，「包装」为「带状」或「散装」时，才可以输入。
*2 短边不足 0.15mm 时，不能输入。
*3 元件外形不是 1.00×1.00mm～50.00×100.00mm 时，不能输入。
*4 引脚元件类型中,仅元件要素组数为 3 以下的外引脚、或内引脚的元件要素为 2 以上的才可以输入。
