第2部 功能详解篇 第13章 选项组件
13-8
※安装 ETF 时的注意事项
（1） ETF8mm～24mm 可安装 2 个。
ETF32mm～56mm 可安装 2 个。

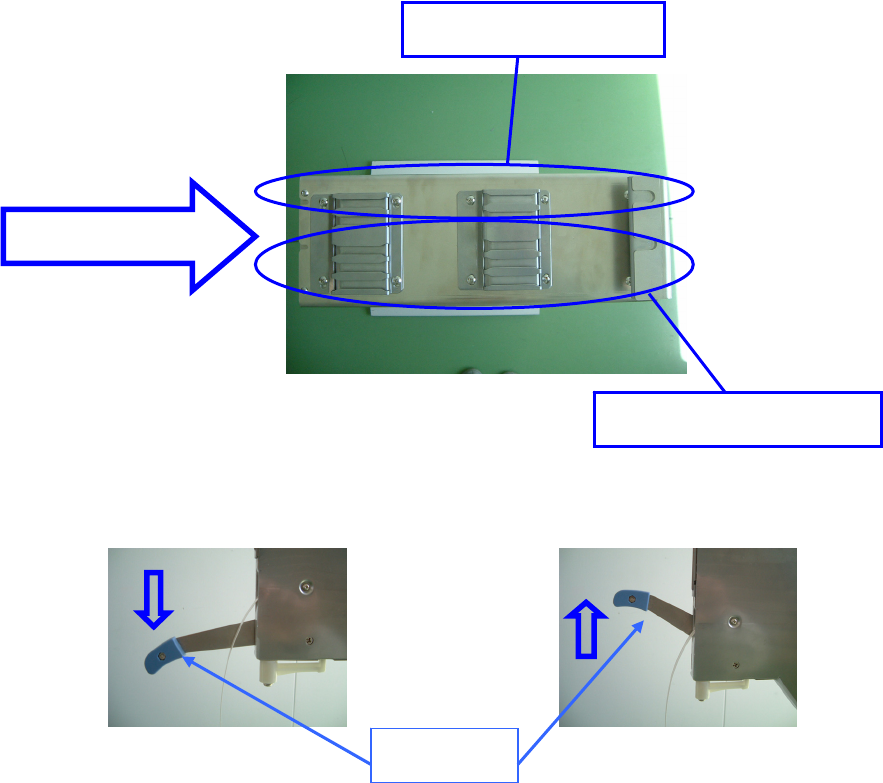

安装位置如下图所示。
ETF 用料带安装台上面图
（2）检查锁紧杆的锁紧
安装时，请确认锁紧杆向上（锁紧时）。
卸下 ETF 时，请确认锁紧杆向下（解除锁紧时）。
解除锁紧时 锁紧时
ETF 安装方向
ETF8mm～ETF24mm
ETF8mm～ETF56mm
锁紧杆
第2部 功能详解篇 第13章 选项组件
13-9
13-2-1-4 RF_ETF 附件(40169273)
在统一更换台车(RF)上使用 EF 系列电动式供料器时，需将此附件安装到统一更换台车(RF)上。
RF_ETF 附件使用方法

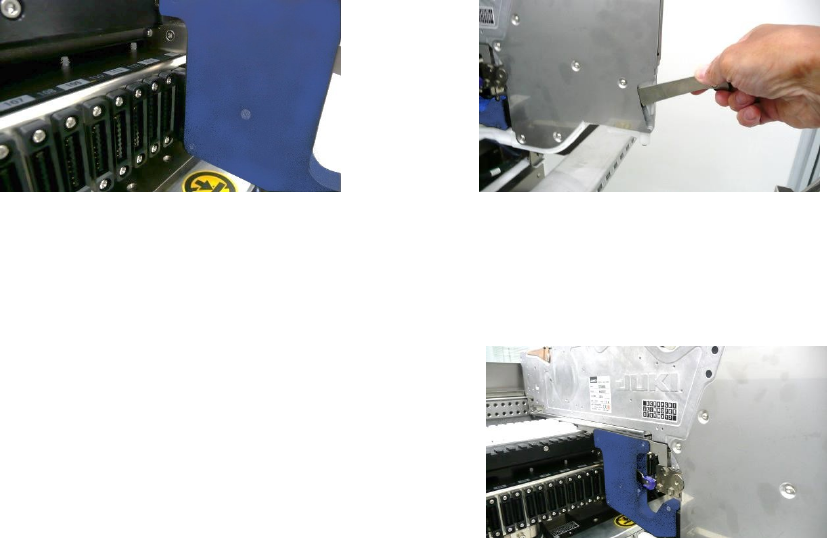

① 将附件的滑动轨道插入统一更换台车(RF)的通道里，将锁紧释放杆向上提，扳开夹紧。
② 将导向销插入固定板中，顶住后，将锁紧释放杆扳下来，夹紧。（附件的安装即告完成）
③ 将 EF 系列电动式供料器的滑动轨道，插入附件的通道里。
RF_ETF 附件
第2部 功能详解篇 第13章 选项组件
13-10
④ 插入连接器后，将锁紧释放杆向上扳，进行夹紧。
⑤ EF 系列电动式供料器的安装即告完成。
※由于可能造成附件的变形、损伤，在将附件安装
在电动式供料器上的状态下，请勿在统一更换台车
上进行插拔。
