第 1 部 基本篇 第 4 章 制作生产程序 4-60 元件种类 0 90 180 270 TSOP-2 BGA FBGA 网络电阻 微调电容器 单向引脚连接器 双向引脚连接器 Z 形引脚连接器 J 引脚插座 鸥翼式插座 带减震器的插座
第 1 部 基本篇 第 4 章 制作生产程序
4-59
※ JUKI的元件供应角度定义
以下说明元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。
元件种类 0 90 180 270
方形芯片
圆筒型芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
TSOP-1
第 1 部 基本篇 第 4 章 制作生产程序
4-60

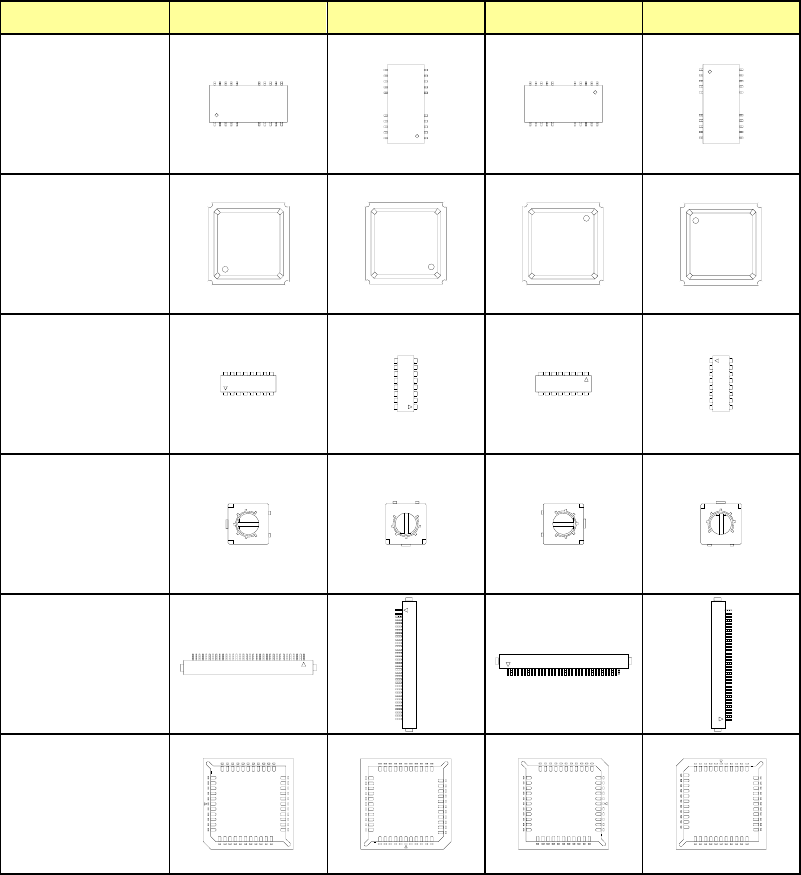

元件种类 0 90 180 270
TSOP-2
BGA
FBGA
网络电阻
微调电容器
单向引脚连接器
双向引脚连接器
Z 形引脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
第 1 部 基本篇 第 4 章 制作生产程序
4-61
4) 废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
列表的项目 内容
废弃盒
全部元件均可选择。
纵、横、高度为 15mm 以内的元件，废弃到小型元件废弃位置。
长边为 50mm 以上的元件，废弃到大型元件废弃位置。
除小型、大型之外的，则废弃到中型元件废弃位置。
放回托盘
包装选择为托盘时，可选择此项。
IC 回收带 如果是可选择图像定心的元件时，可选择此项。
元件保护 全部元件均可选择。
5) 输送速度
设置电动式供料器的间距输送速度。要变更输送速度时，设置选择“是”，从下拉列表中选择“高速”、
“中速”、“低速”。
如果因输送而导致仓内元件倒下，有可能通过改变速度能够抑制。
6) 接缝传感器
设置是否使用电动送料器(RF)的接缝传感器。
是否使用 内容
使用
(默认)
如果可以使用接缝传感器就使用。
但当机器设置的“不要使用接缝传感器”为 ON 时，则不使用接缝传
感器，与元件数据的设置无关。
不使用 即使可以使用接缝传感器也不使用。
