第 1 部 基本篇 第 4 章 制作生产程序 4-287 手动吸取成功时，显示以下提示信息。 归还元件时， 根据元件的包装有不同的处理， 如果元件尺寸为 1mm 以下时， 会询问是选择归还测量 后的元件，还是废弃的提示信息。 手动归还时，会显示以下提示信息，此时请手动从吸嘴取下元件。
第 1 部 基本篇 第 4 章 制作生产程序
4-286
(2) 执行元件示教

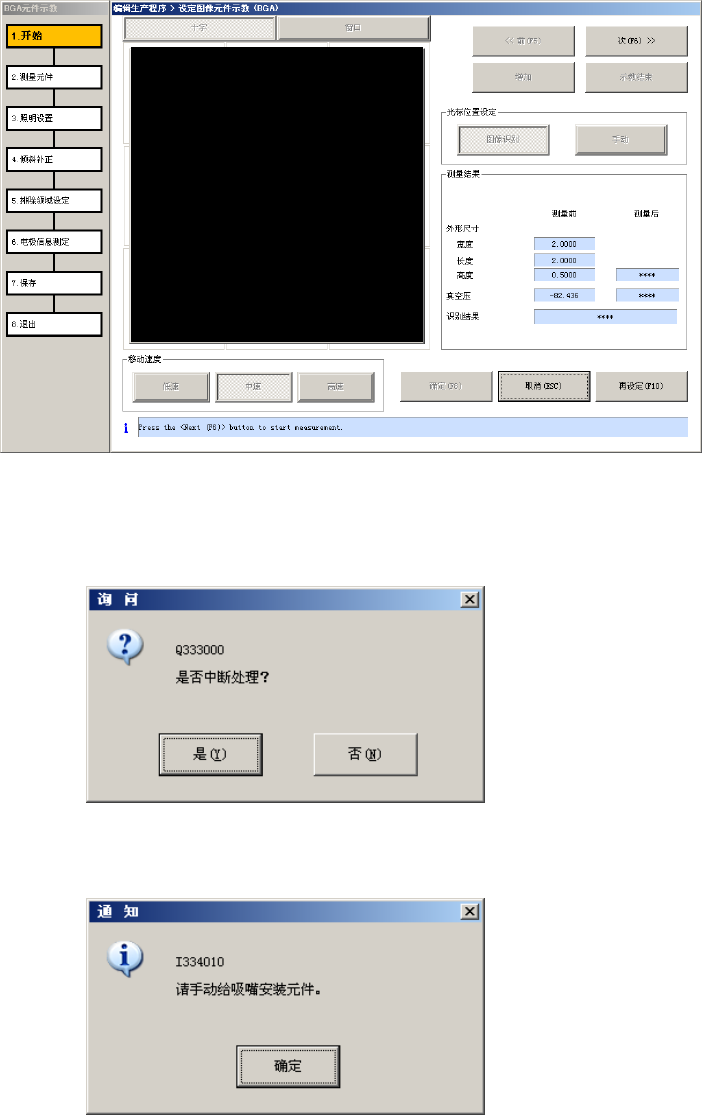

执行元件示教中，会显示以下画面。
显示测量前后的结果，以及逐项执行中的处理内容。
要强制中止时，按＜停止＞按钮时，会显示如下提示信息，请选择是否结束测量。
如果是手动吸取元件时，则会提示进行元件吸取。
第 1 部 基本篇 第 4 章 制作生产程序
4-287

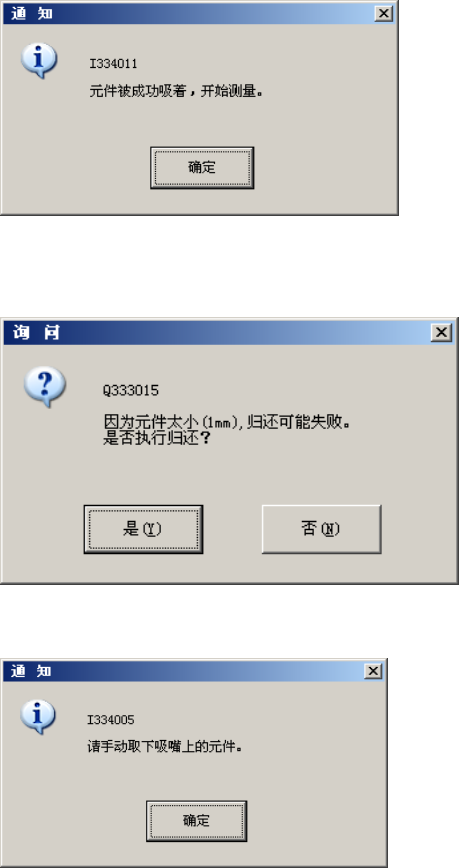

手动吸取成功时，显示以下提示信息。
归还元件时，根据元件的包装有不同的处理，如果元件尺寸为 1mm 以下时，会询问是选择归还测量
后的元件，还是废弃的提示信息。
手动归还时，会显示以下提示信息，此时请手动从吸嘴取下元件。
第 1 部 基本篇 第 4 章 制作生产程序
4-288
ａ）执行中的处理内容
显示当前处理内容。
ｂ) 显示光标形式
选择位置指定时使用的光标的形式。
・
十字(十字)光标
使纵横直线相交，选择其交点（1 个点）进行动作。
・
窗口光标
选择对长方形的左上、右上及右下的区域进行动作。
ｃ) 光标移动速度
选择光标(十字/窗口)移动时的速度。
按一次移动按钮移动的量，高速时变大，低速时变小。
ｄ) 光标位置设定
选择对于检测到球时的光标位置的处理。选择是进行图像识别，还是不进行图像识别，直接
使用光标位置。
