第2部 功能详解篇 第1 3章 选项组件 13-65 13-12-3-4 测量、检查 在速度确认的条件设定画面、 单独元件测量执行画面、 或单独检查执行画面里， 可按 HOD 的 ENTE R 键执行检查、 按 CANCEL 键进行 「返回」 操作。 另外， 按 HOD 的 PREVIOUS 键会移动到前一个代 替元件，按 NEXT 键会移动到下一个代替元件。 有关测量、检查画面的详情，请参见「 4-5-4-2 测量」、「 4-5-4-…
第2部 功能详解篇 第13章 选项组件
13-64
13-12-3-3 供料器设置画面
在[生产辅助]－[准备支援]－[供料器设置]里，可按下表所示用 HOD 进行操作。
HOD 键 动 作
HMS
用选择的装置启动示教画面。 HEAD
CAMERA
▲ PREVIOUS
在供料器分布上对选择供料器的相邻供料器进行选择。
元件名、元件种别、供给装置也会被更新。
(等同于[<]、[>] 按钮。)
▼ NEXT
WINDOW
切换选择台架。
按 WINDOW 键，按 F、R、全台架(默认)的顺序进行切换。
(等同于按顺序按下[F]、[R]、[全台架] 按钮。)
有关供料器设置画面的详情，请参见「2-12-1-7 供料器设置」。
第2部 功能详解篇 第13章 选项组件
13-65
13-12-3-4 测量、检查
在速度确认的条件设定画面、单独元件测量执行画面、或单独检查执行画面里，可按 HOD 的 ENTER
键执行检查、按 CANCEL 键进行「返回」操作。另外，按 HOD 的 PREVIOUS 键会移动到前一个代
替元件，按 NEXT 键会移动到下一个代替元件。
有关测量、检查画面的详情，请参见「4-5-4-2 测量」、「4-5-4-3 检查」。
13-12-3-5 跟踪
在跟踪执行画面里，可按下表所示用 HOD 进行操作。
HOD 键 动 作
HMS
用选择的装置启动示教画面。 HEAD
CAMERA
▲ PREVIOUS 移动到前一个贴片（吸取）点。
PAUSE 在自动跟踪时中断。再次按 PAUSE 键后，则再开始。
CANCEL 退出画面 (等同于[OK] 按钮)。
▼ NEXT 移动到下一个贴片（吸取）点。
ENTER 退出画面 (等同于[OK] 按钮)。
有关跟踪画面的详情，请参见「4-5-4-7 跟踪」。
第2部 功能详解篇 第13章 选项组件
13-66
13-13 切割机
13-13-1 概述
作用是切断从电动式供料器排出的料带，弃之于废弃盒。
13-13-2 操作方法
13-13-2-1 设置机器设置

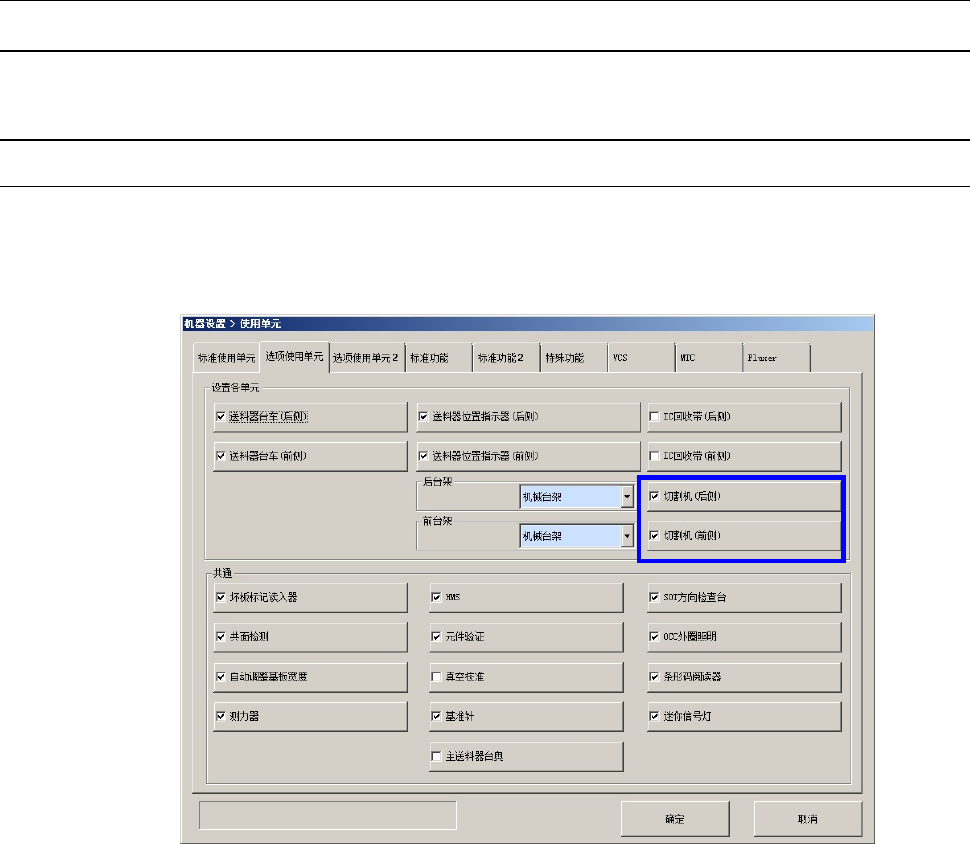

请从菜单栏中选择「设置」→「机器设置」→「设置组（G）」→「使用单元」， 确认「选项使用单
元
」的「切割机」已被选中。
关于设置方法请参照「8-4-10-2 选项使用单元
」。
