第 1 部 基本篇 第 4 章 制作生产程序
4-142
（5）供料器选项
对优化中使用的供料器类型以及供料器配置的计算方法进行设置。
1) 供料器类型的设置
对于相同的料带宽度，有多个供料器类型的电动式供料器时，设置「优化中使用的供料器类型」。
选择多个时，从选择的供料器类型中使用最适当的供料器，生成吸取数据。
项目名 内容
供料器类型(EF，RF) 表示电子带式供料器的种类。
使用
选择对象供料器是否优化使用。
如勾选，将优化使用。
可使用数量 设置对象供料器优化使用时的数量上限。
供料器类型(EF) 供料器类型(RF) 可使用数量的输入范围
E 8mm S
RF 8mm
1 ～ 80
E 8mm D
E 12mm RF 12mm
1 ～ 80
E 16mm RF 16mm
1 ～ 40
E 24mm RF 24mm
1 ～ 40
E 32mm RF 32mm
1 ～ 26
按下「执行」按钮时，如果「元件供应数」的设置数超过了电子带式供料器可使用数的合计时，
不能执行优化。并且，为电动台架(RF)配置电子带式供料器(EF)、管状供料器时，如后述的「附
件使用条件」为「未使用」时，将不能执行优化。
第 1 部 基本篇 第 4 章 制作生产程序
4-143
2) 贴片峰值点的计算方法
指定配置供料器起点的计算方法。
a) 将供料器配置在贴片点的中点上：
各贴片点按 X 坐标从小到大的顺序排列，从小的顺序开始，将供料器安排在靠近正中的贴片
点位置上。
b) 将供料器配置在贴片点的平均点上：
将供料器安排在离各贴片点平均坐标最近的位置上。
c) 在基板的中心点处配置供料器：
将供料器配置在基板的中心坐标位置上。
●若元件个数多，且贴片点在整个基板上平均分布时，则两种结果是相同的。
●一般来说，所有的贴片点中，仅有一部分贴片点偏离贴片位置进行贴片时 ，“中间点”
比较有利，其它情况时，“平均点”比较有利。

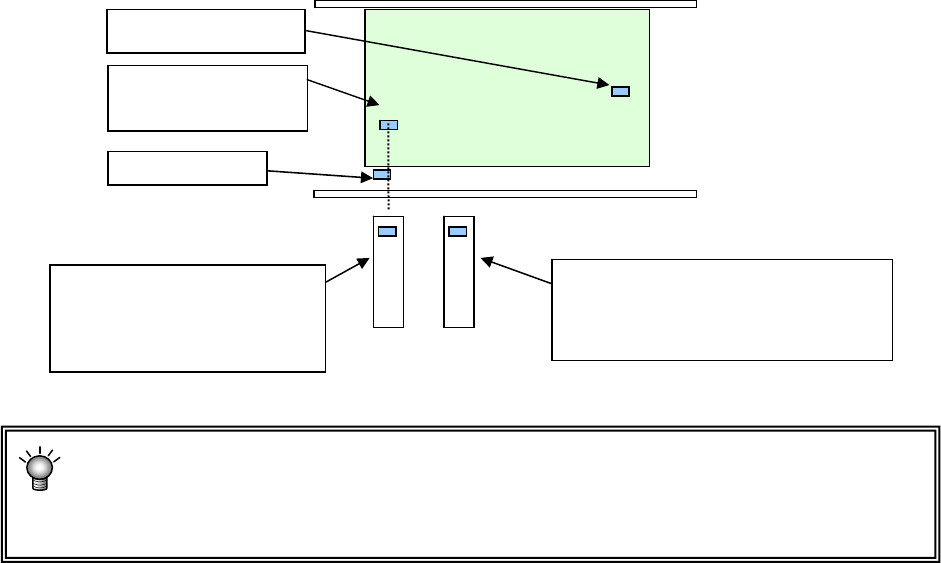

选择了把供料器配置在“贴片
中间点”时的供料器配置(以
中点为基准配置)
选择了将供料器配置在“贴片平均
点”上时的供料器配置 (以各贴片点
的平均坐标为基准配置)
第 2 近的贴片点
(在此为中间点)
最近的贴片点
第 3 近的贴片点
第 1 部 基本篇 第 4 章 制作生产程序
4-144

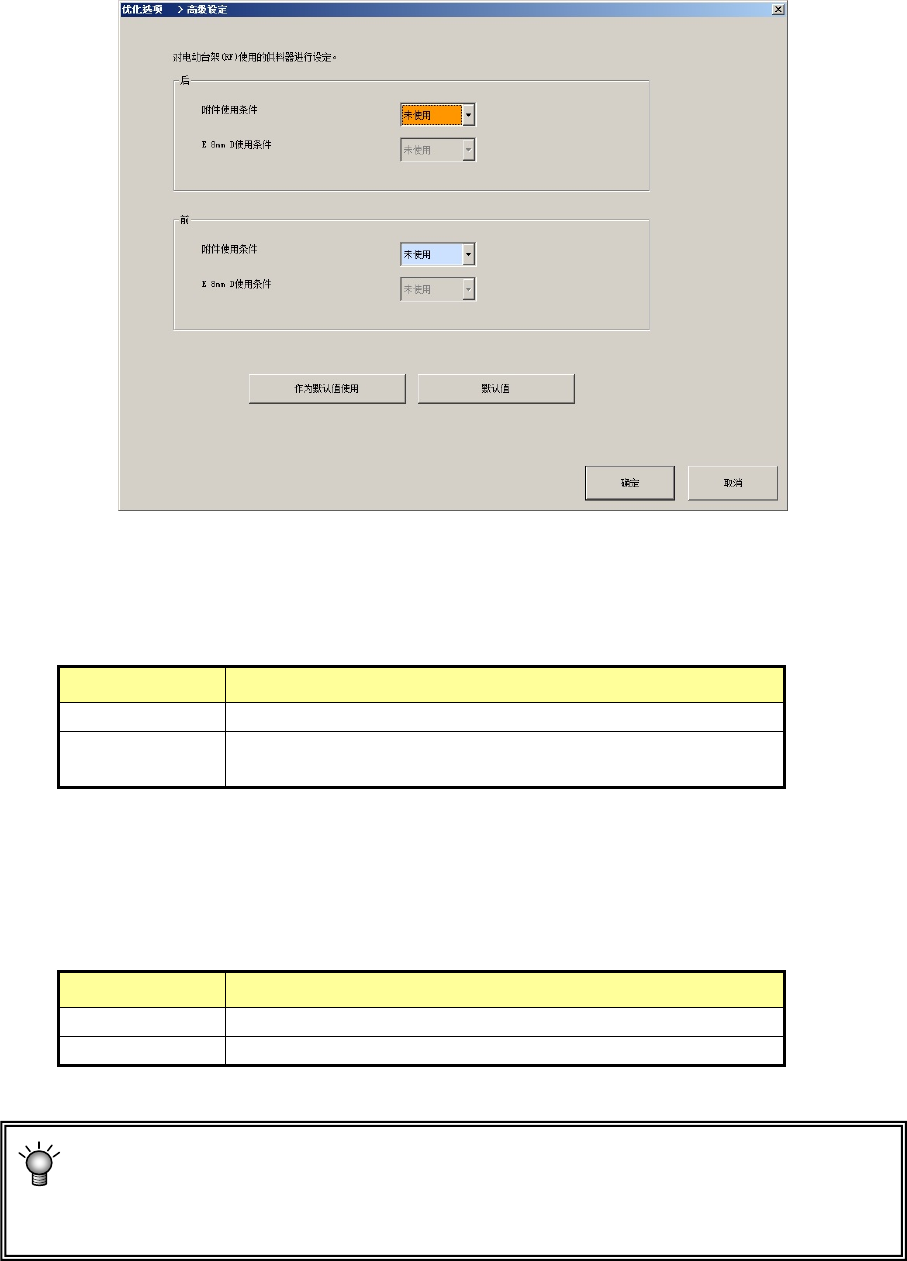

3) 高级设置
对电动台架(RF)中使用的电动式供料器(EF)进行设置。前侧、后侧分开进行设置。
a) 附件使用条件
设置电动台架(RF)中是否使用连接附件。
设置值 内容
未使用 电动台架(RF)中不使用附件。(默认)
使用
电动台架(RF)中使用附件。向电动台架(RF)安装电动式供料
器(EF)时选择。
b) E 8mm D 使用条件
设置电动台架(RF)中是否使用 E 8mm D 供料器。
附件使用条件为“使用”时可以更改设置。
设置值 内容
未使用 电动台架(RF)中不使用 E 8mm D 供料器。(默认)
使用 电动台架(RF)中使用 E 8mm D 供料器。
电动台架(RF)将 E 8mm S、E 8mm D、RF 8mm 全部设置为可使用而进并行优化时，
被选择的供料器类型之优先顺序如下所示。
E 8mm D > RF 8mm > E 8mm S
