第2部 功能详解篇 第1 3章 选项组件 13-33 13-6-3 安装与拆卸 ・ 机械台架用 (1) 将「 IC 回收带①」的底面放置在「供料器台架②」上。 (2) 滑动「 IC 回收带①」 ，将 IC 回收带前面的「定位销⑤」对准「安装板③」的定位销孔。 (3) 将「锁定支架⑦」对准「锁定轴⑥」的 V 型槽后推入，直至顶住「安装板③」 。 然后将 IC 回收带的「电源插头⑧」 插入主体的「插头⑨」上，将 「警报 ALARM 信号插头…
第2部 功能详解篇 第13章 选项组件
13-32

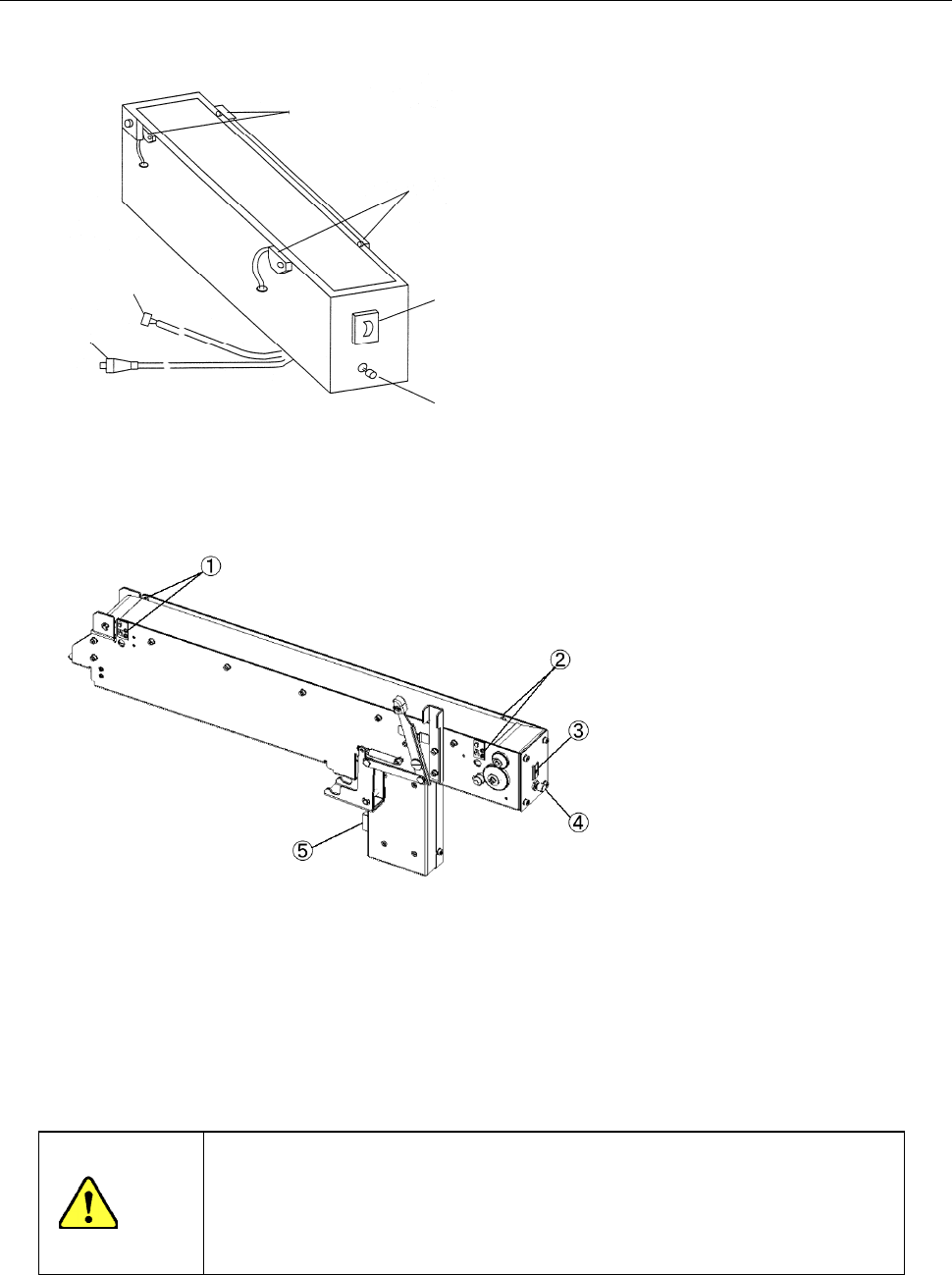

13-6-2 构成与各部分的名称
・机械台架用
机械台架用 IC 回收带的名称
・电动台架用
电动台架用 IC 回收带名称
本装置是完好无损地回收在图像识别后因某种原因而未被贴片的元件的装置。
从Head放到「元件探测传感器①」部分的元件，按照「旋转开关③」设定的间距被依次传送。
如果回收带上堆满元件，当「传感器②」检测到元件后，主机将处于暂停状态，显示器上将
显示该信息。
注意
· 为了防止伤及人身或装置，回收元件时，请确认主机已安全停止后，再打
开安全护罩进行回收。
· 要在供料器台上安装着 IC 回收带的状态下回收元件时，请一边与其他工
作人员确认、一边进行作业。
① 元件探测传感器
② 停止传感器
③ IC 尺寸设置用旋转开关
④ 复位开关
⑤ 电源接口
⑥ 警告信号接口
⑤
④
①
②
③
⑥
① 元件检测传感
② 停止传感
③ IC 尺寸设置用旋转式开关
④ 复位开关
⑤ 电源插口
第2部 功能详解篇 第13章 选项组件
13-33

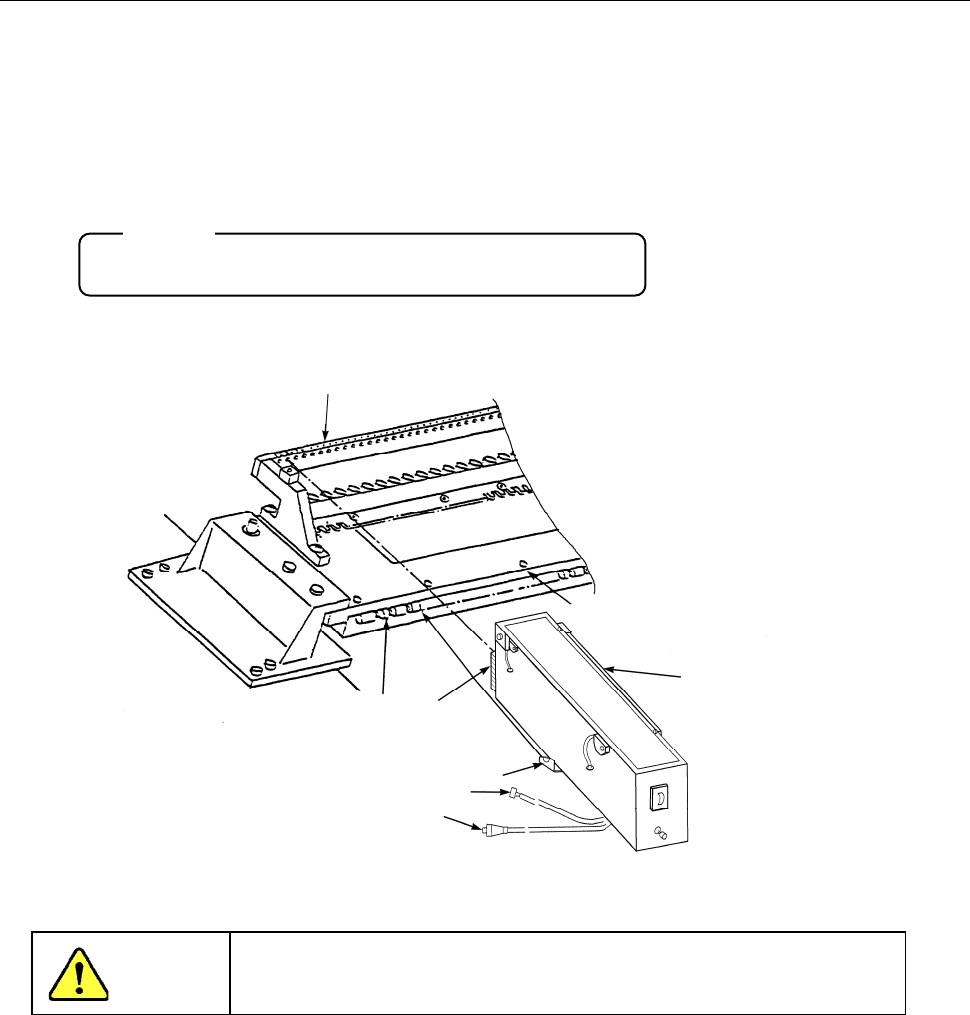

13-6-3 安装与拆卸
・
机械台架用
(1) 将「IC 回收带①」的底面放置在「供料器台架②」上。
(2) 滑动「IC 回收带①」，将 IC 回收带前面的「定位销⑤」对准「安装板③」的定位销孔。
(3) 将「锁定支架⑦」对准「锁定轴⑥」的 V 型槽后推入，直至顶住「安装板③」。
然后将IC回收带的「电源插头⑧」插入主体的「插头⑨」上，将「警报ALARM信号插头⑩」插
入中继电缆上。
(4) 拆卸时，一边拉「锁定支架⑦」的拉杆，一边向后拉「IC 回收带①」，然后放开。
注意
为了防止伤及人身或装置，请在确认主机已安全停止后，再打开安全护
罩进行作业。
请确认 IC 回收带是否悬浮或倾斜。
注意：
①
②
③
⑤
⑥
⑦
⑧
⑩
第2部 功能详解篇 第13章 选项组件
13-34
・
电动台架用
（1）把滑轨前端插入台架的导轨槽。
（2）插进 IC 回收带，直到中间时，握紧解锁把及手把，打开锁定夹具。
滑轨前端 导轨
手把
解锁把
