第 1 部 基本篇 第 4 章 制作生产程序
4-148

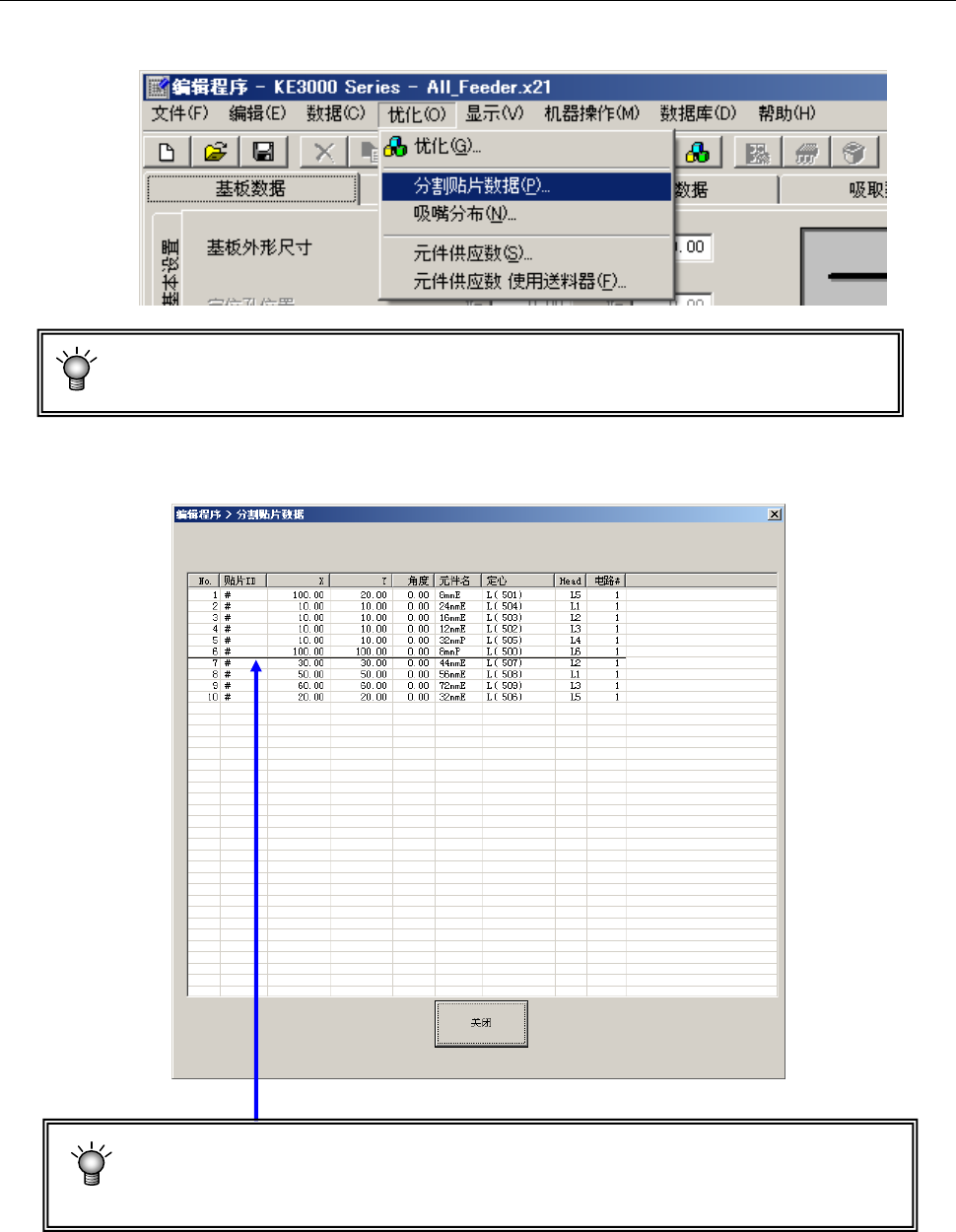

4-4-2-1 确认分割贴片数据
显示经过优化分配的贴片数据。
请从菜单中选择「优化」/「分割贴片数据」。
● 本菜单在未进行优化时(分割文件不存在)，或在优化后变更过生产程序时，
不能选择。
显示如下窗口。
● 优化顺序显示时的粗线划分，表示在 1 次吸取贴片的周期动作中被配对的数据的
区分。
第 1 部 基本篇 第 4 章 制作生产程序
4-149

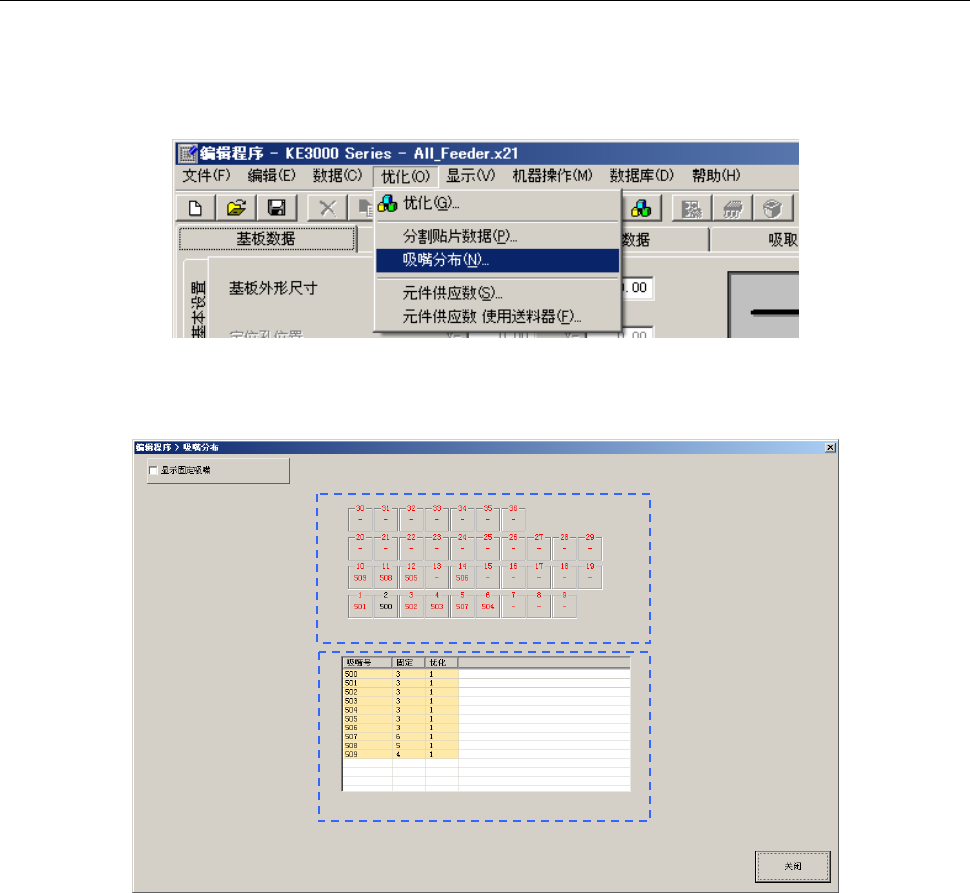

4-4-2-2 吸嘴分布
显示在各站点优化配置的吸嘴。
在优化条件中，将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设置
一致。
请从菜单中选择「优化」/「吸嘴分布」。
显示下图的吸嘴分布画面。
a ) 「显示固定吸嘴」复选框：
未选中时：显示优化输出的 ATC 吸嘴配置，
选中时 ：仅显示在机器设置中设置的固定吸嘴配置。
b ) ATC 显示上的配置
红字吸嘴编号：表示优化输出的吸嘴。
黑字吸嘴编号：表示机器设置的固定吸嘴。
c ) 吸嘴数量
固定 ： 在机器设置中所设置的吸嘴个数。
优化 ： 优化输出的必要的吸嘴个数。
第 1 部 基本篇 第 4 章 制作生产程序
4-150

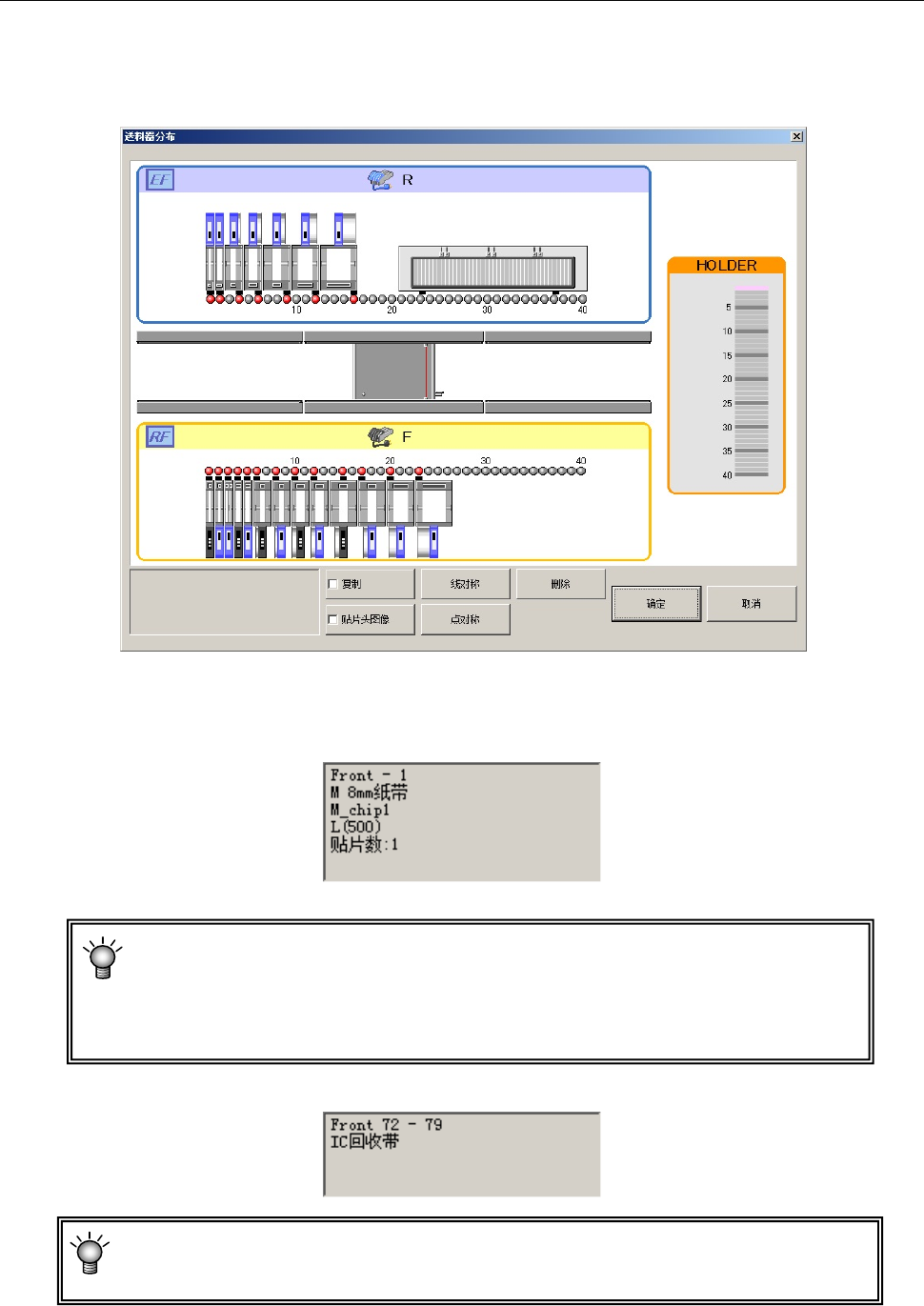

4-4-2-3 供料器分布
以图形显示吸取数据的供料器安排内容。
从菜单栏中单击「显示」/「供料器分布」后，显示如下的画面。
(1)供料器分布窗口
1) 将鼠标移动到供料器分布窗口的供料器图上，即可显示该供料器的元件数据的部分内容。
供料器信息里显示吸取位置、供应装置、元件名、吸取吸嘴编号、元件的个数（优化时）。
定心方式(吸嘴编号)显示元件数据中指定的全部内容。
有的机种可能会显示无法使用的定心方式(吸嘴编号)。
执行优化后，可安排该机种可使用的定心方式、吸嘴编号。
采用 MTC 时，请将鼠标移动到供料器设计窗口右侧的相应图上。
2) IC回收带(选购项)时显示如下画面。
当在 IC 回收带位置上指定供料器时，供料器将在 IC 回收带上重叠显示。
请指定位置，以使供料器与 IC 回收带不重叠。
