第 1 部 基本篇 第 3 章 维护
3-34

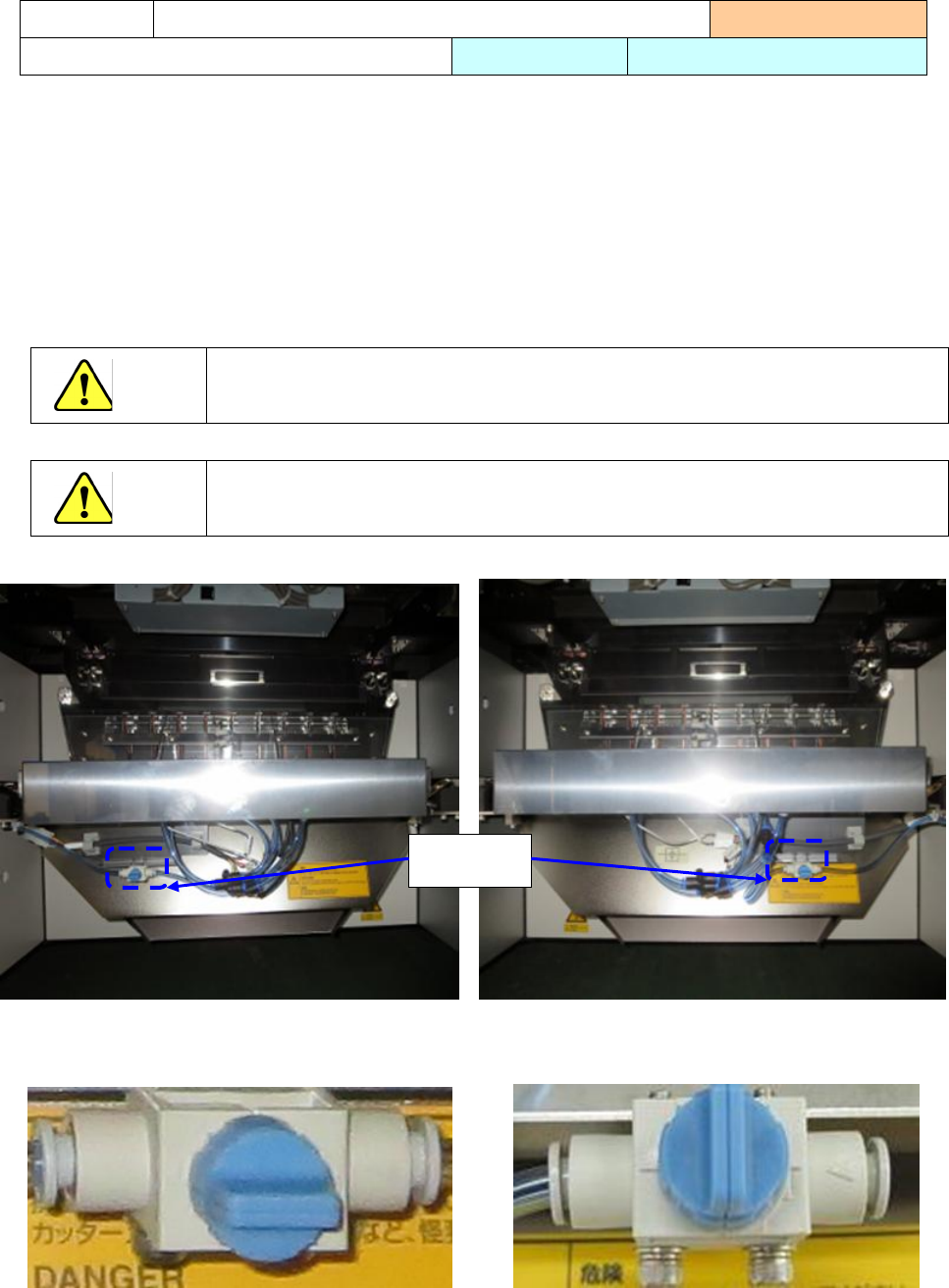

1) 润滑前的准备
将切割刀保持在打开的状态后，进行润滑油涂抹。
＜电动更换台车规格＞
在贴片机主机电源为 ON 的状态下，连接 IF 线缆，通过提升电动更换台车打开切割刀。之后，在
关闭切带单元空气阀的状态下，拆下电动更换台车。
＜电动固定台架规格＞
在 IF 线缆连接的状态下，如果贴片机主机的电源为 ON 的状态，切割刀会打开。
之后，保持关闭切带单元空气阀的状态。
危险
由于切割刀处于打开的状态，请勿将手伸入切带单元内。
危险
切割刀可能会发生异常动作，润滑时请关闭空气阀再进行作业。
前侧规格 后侧规格
空气阀打开的状态 空气阀关闭的状态
注油项目
3-4-10 电动切割器（选购项）
实施频度 ：每个月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N
空气阀
第 1 部 基本篇 第 3 章 维护
3-35

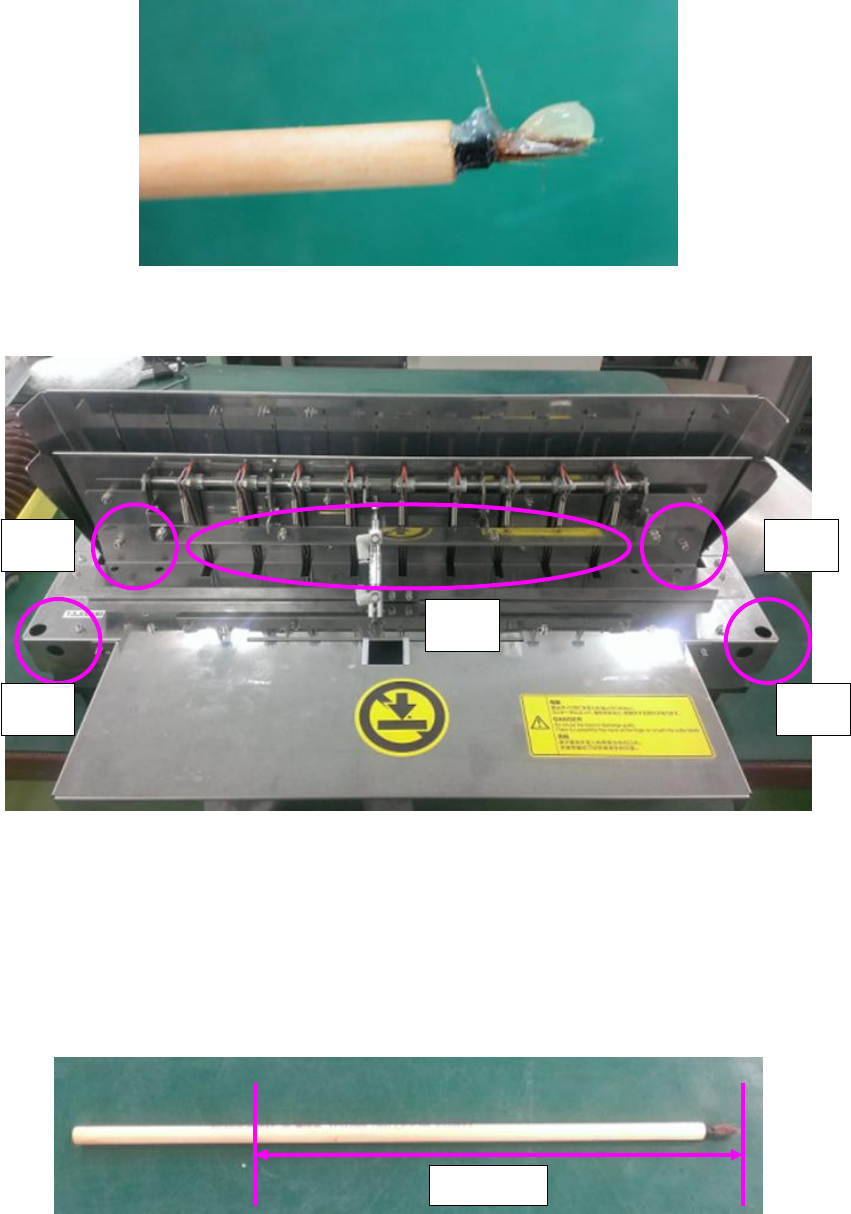

2) 润滑油涂抹作业
① 涂抹量
每个位置请使用 0.1ml 的润滑油。大致如下。
② 润滑油涂抹位置
从以下 A 部、B 部、C 部的孔穴开始进行润滑油的涂抹。
<固定刀与可动刀的接触部位>
从 A 部孔穴将笔从前端伸入 140mm 的位置为可动刀与固定刀的接触面。
按照下图所示，从笔的前端伸入至 140mm 的位置，即可在可动刀与固定刀的接触面涂抹润滑油。
涂抹润滑油时，请边顶住可动刀(向下方向)，边进行润滑油涂抹。将笔左右移动，同时将润滑油
摊开，而后将笔拔出。
140mm
A部 A部
B部 B部
C部
第 1 部 基本篇 第 3 章 维护
3-36

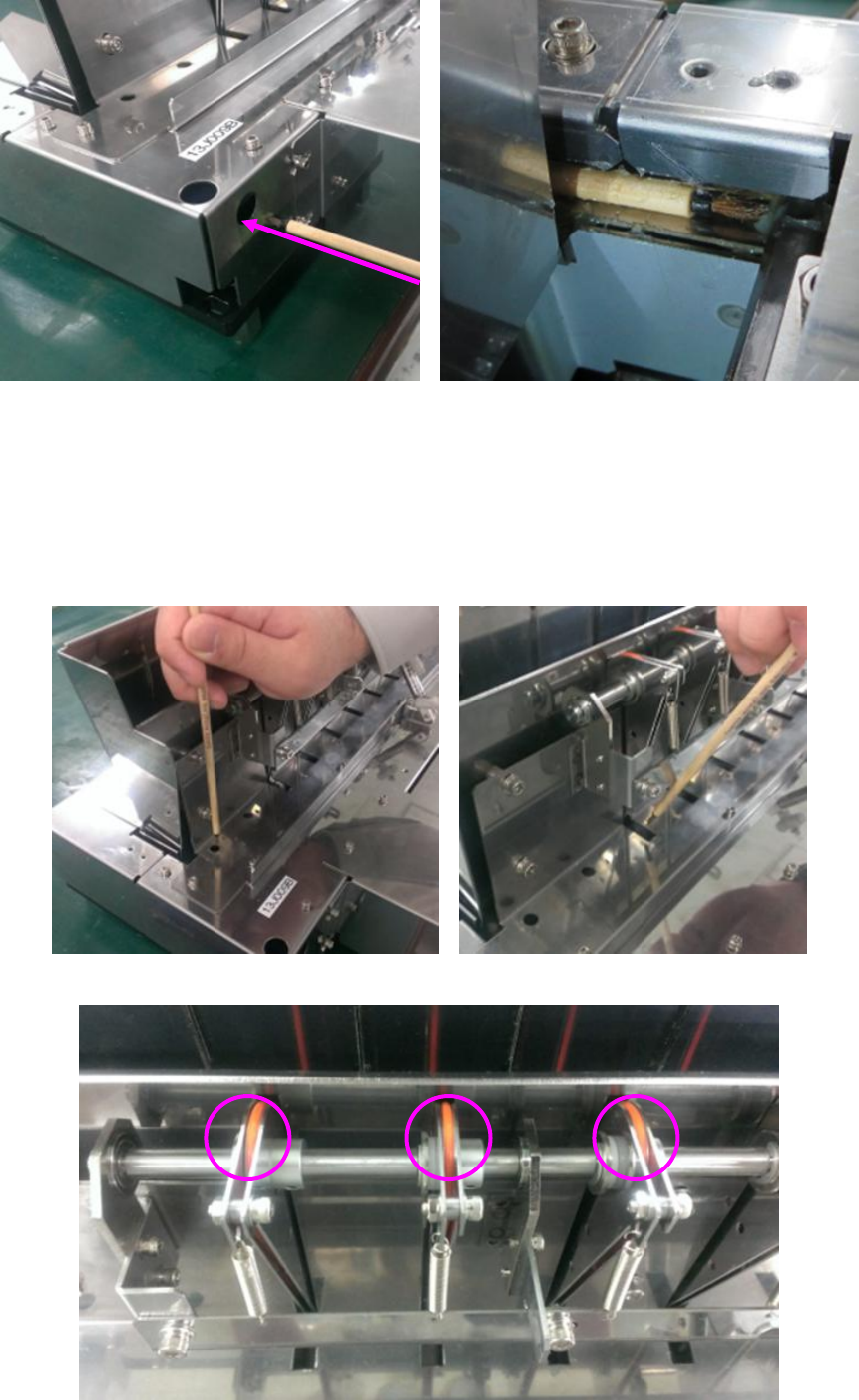

A 部涂抹润滑油的样子
请从 A 部如上图所示将笔按照箭头方向伸入进行润滑油涂抹。
从 A 部孔伸入到 140mm 的位置，如上图所示，即为固定刀与可动刀的接触面。
尽管不能实际看到涂抹的位置，但可以如上图所示进行涂抹。
<可动刀上面>
与 A 部同样，从皮带单元的孔(B 部、C 部)，将笔伸入 30mm，进行润滑油涂抹。在 C 部涂抹时，
请注意不要使皮带沾上润滑油。
B 部涂抹的样子 C 部涂抹的样子
皮带部详细图
