第 1 部 基本篇 第 1 章 装置概要 1-14 ●电动式供料器用台架的各部分名称 把电动式供料器沿着导轨①插进去，顶住固定块② ，定位。 安装电动式供料器的位置，请参见位置标签③。 台架标记④，是用于校正台架的位置及姿势的标记 。 ① 导轨 ③ 位置标签 ⑤ 定位销 ② 固定块 ④ 供料器台架标记 ⑥ 台架基座 ① ② ③ ④ ⑤ ⑤ ⑥
第 1 部 基本篇 第 1 章 装置概要
1-13
1-2-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有 2 个供料器台，供给方式因元件的包装方式(带式、散件、管式、
托盘)而不同。
带式元件(芯片元件)及管式元件，使用安装在供料器台架上的带式供料器、散件供料器、管式
送器、多层管式供料器来供给。
托盘元件由托盘支架、矩阵托盘交换器、矩阵托盘服务器供给。托盘支架及矩阵托盘服务器可
安装在后侧。
如使用统一更换台(选购项)，可从贴片机主机上装卸供料器台，进行外部准备。

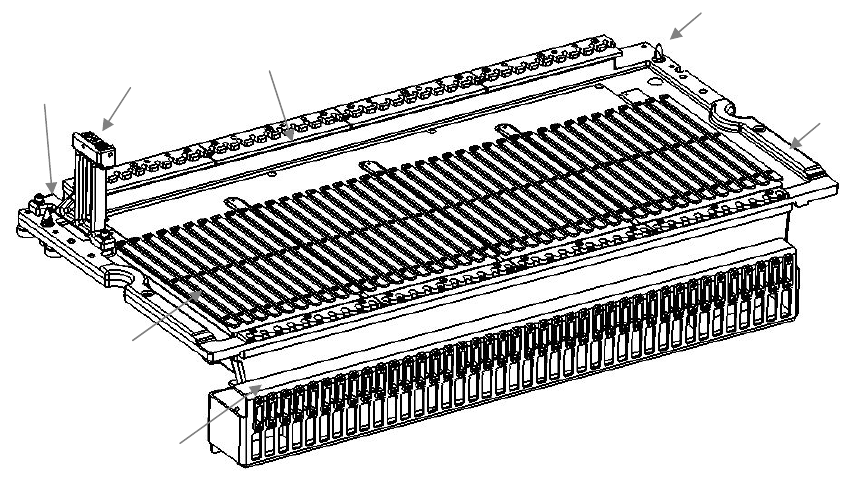

● 供料器台架各部分名称
用「安装板②」、「锁定轴④」，对装载有带式元件及管式元件的带式供料器、散件供料器、
管式供料器进行定位，并固定。
元件的传送由「驱动汽缸⑤」来驱动。
安装各供料器的位置请参照「位置标签⑥」。也可参照FPI(选项)的引导。
「台架标记⑦」是用于修正供料器台的位置与姿势的标记。
①台架基座 ④锁定轴 ⑦ 台架标记
②固定板 ⑤驱动汽缸 ⑧ 定位销
③固定板Ｂ ⑥位置标签
供料器台架
基板传送部分
后侧
基板
前侧
6
2
4
1
5
3
7
* 向右流动时的状态。（如果向左流动，IN 和 OUT 相反。）
8
第 1 部 基本篇 第 1 章 装置概要
1-14

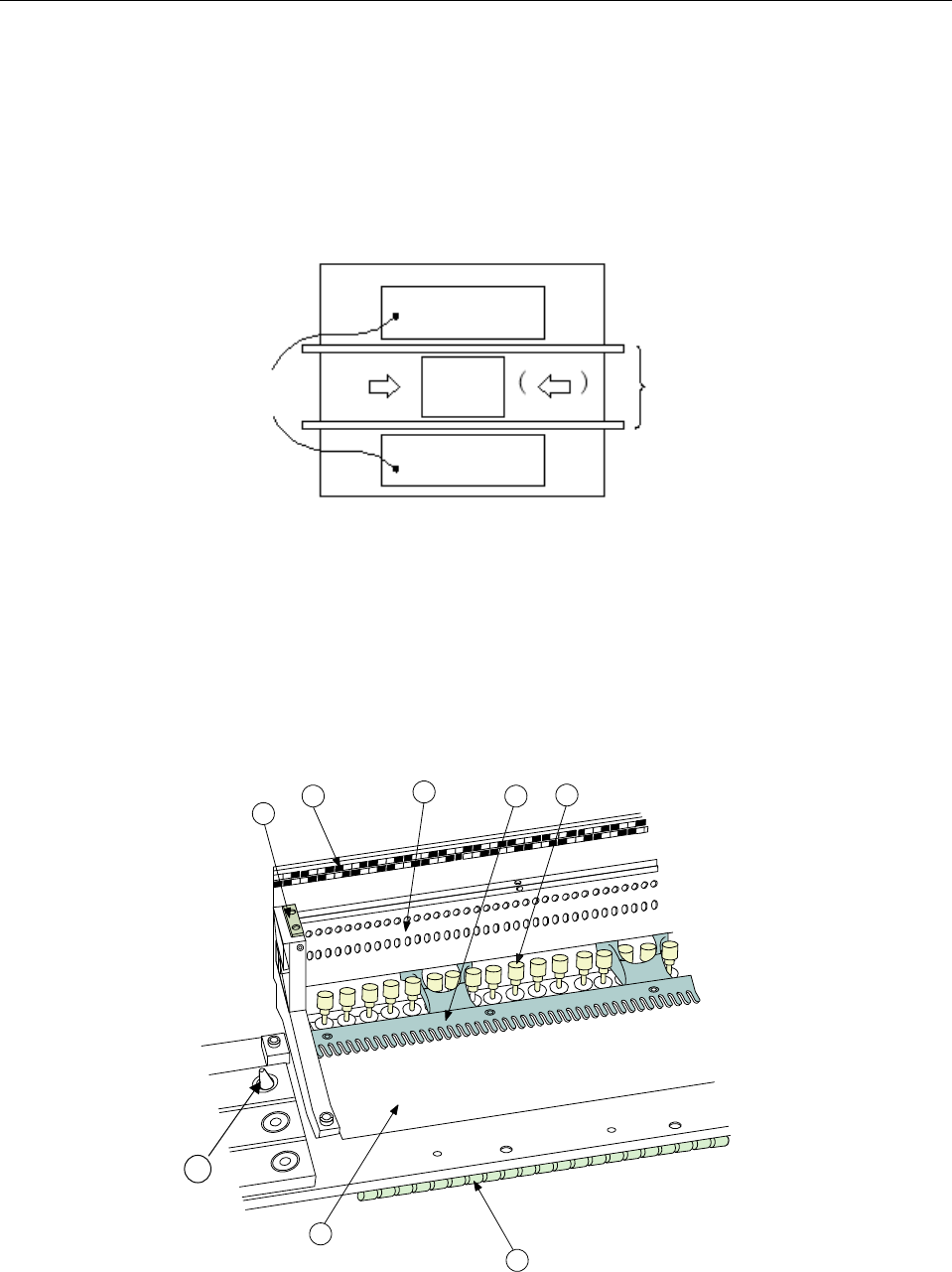

●电动式供料器用台架的各部分名称
把电动式供料器沿着导轨①插进去，顶住固定块②，定位。
安装电动式供料器的位置，请参见位置标签③。
台架标记④，是用于校正台架的位置及姿势的标记。
① 导轨 ③ 位置标签 ⑤ 定位销
② 固定块 ④ 供料器台架标记 ⑥ 台架基座
①
②
③
④
⑤
⑤
⑥
第 1 部 基本篇 第 1 章 装置概要
1-15

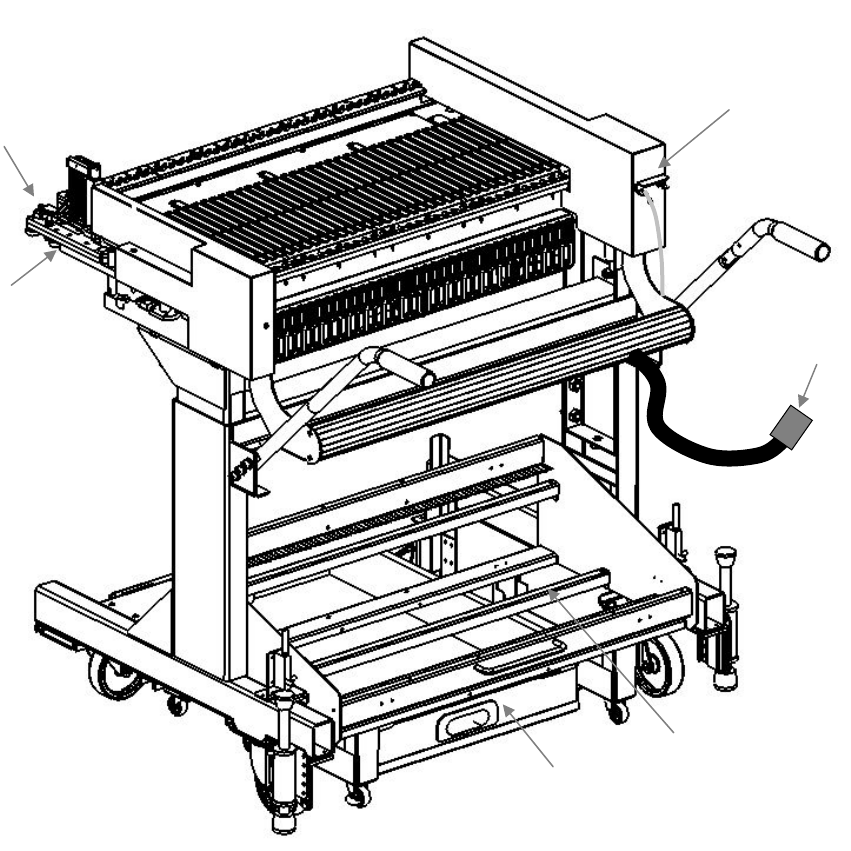

●电动式供料器用统一更换台车的各部分名称
把统一更换台车安装到贴片机上，把 IF 电缆①插到主机上。
带子卷筒安装在卷筒架②上。
升高 E 台架③，用定位销④定位。
在准备位置上更换带子时，把准备连接器⑤插到电动式供料器一侧的连接器上。
在 RF 系列电动式供料器的卷筒被安装在电动供料器用卷筒安装台(RF)做。
贴片机运行中，被切断的载带会滞留在垃圾箱⑥内。
①IF 电缆 ③E 供料器台架 ⑤准备连接器
②卷筒架 ④定位销 ⑥垃圾箱
