第 1 部 基本篇 第 1 章 装置概要
1-53

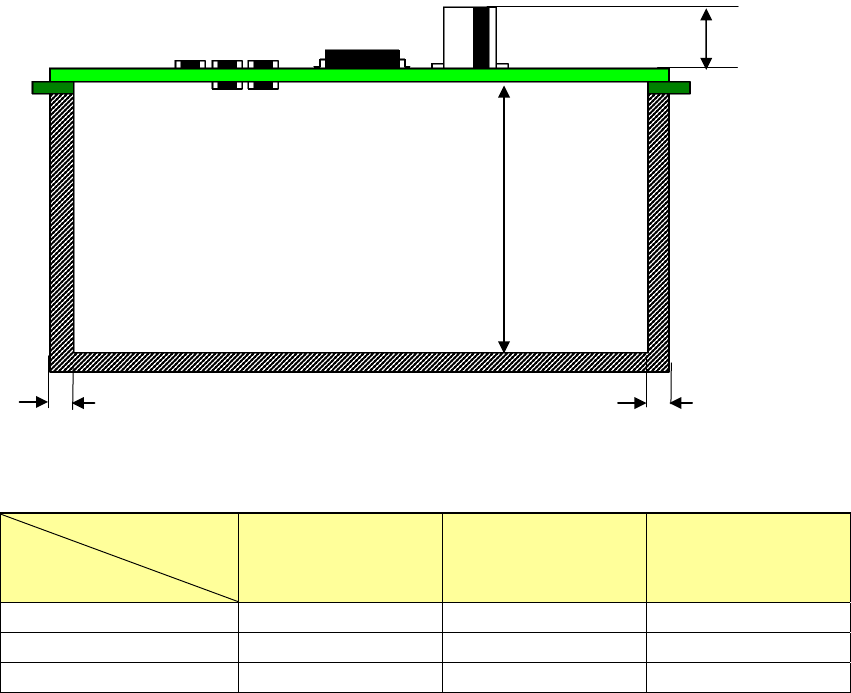

3）基板表面及背面可贴片范围
※1：可贴片的最大元件高度
元件尺寸
元件高度规格
元件对角
50mm 以下
元件对角
50mm 以上
88mm 以下
元件对角
88mm 以上
SC 规格 6mm 6mm 5mm
NC 规格 12 mm 12 mm 5mm
HC 规格 20 mm 20 mm 5 mm
最大
40mm
3mm
3mm
最大 ※1
SC: 6mm
NC: 12mm
HC: 20mm
第 1 部 基本篇 第 1 章 装置概要
1-54

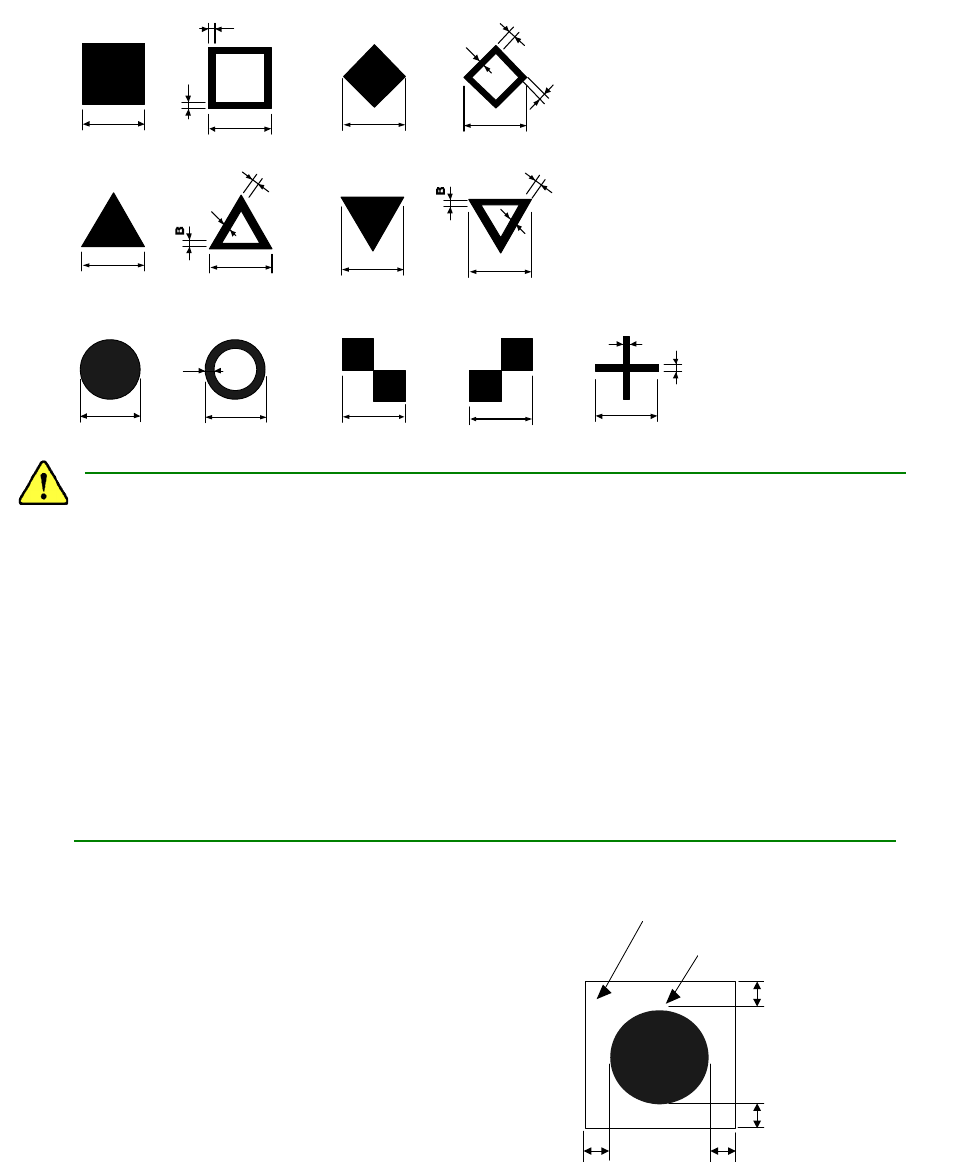

（3） 识别用标记
1）请按下述条件制作识别用标记。
但形状推荐使用均匀涂满的圆形。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字
1. 识别时，标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记为上述方向的角度，
以90°为单位配置电路时应可识别。
2. 一张基板内的基准领域标记，建议使用同一形状和同一大小的标记。
3. 可识别铜箔及镀锡。
4. 最大登录数
基板标记 1组(2个标记或3个标记)
区域基准标记 50组(2对标记～3对标记)
5. 可注册项目
标记编号、重心检测窗、检测时正色／反色的区别
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记，可通过注册用户指定的模板进行标记识别。
2） 间隙
请确保各识别标记周围没有导体图案、低温焊
接保护层、标记等其它元件。
此外，该间隙区域的尺寸请设定为大正方形，
其边与识别标记外围距离0.5mm以上。
0.5 mm 以上
0.5mm 以上
间隙区域
识别标记
注意
0.5 mm 以上
正方形
中空正方形
菱形 中空菱形
三角形 三角形 中空三角形 倒三角形 中空倒三角形
圆形 中空圆形 格子状(1)
格子状(2) 十字
A和C尺寸 ：
0.5～3.0mm±10%以上
B 尺寸：
0.2mm 以上
第 1 部 基本篇 第 1 章 装置概要
1-55
1-7 定心系统

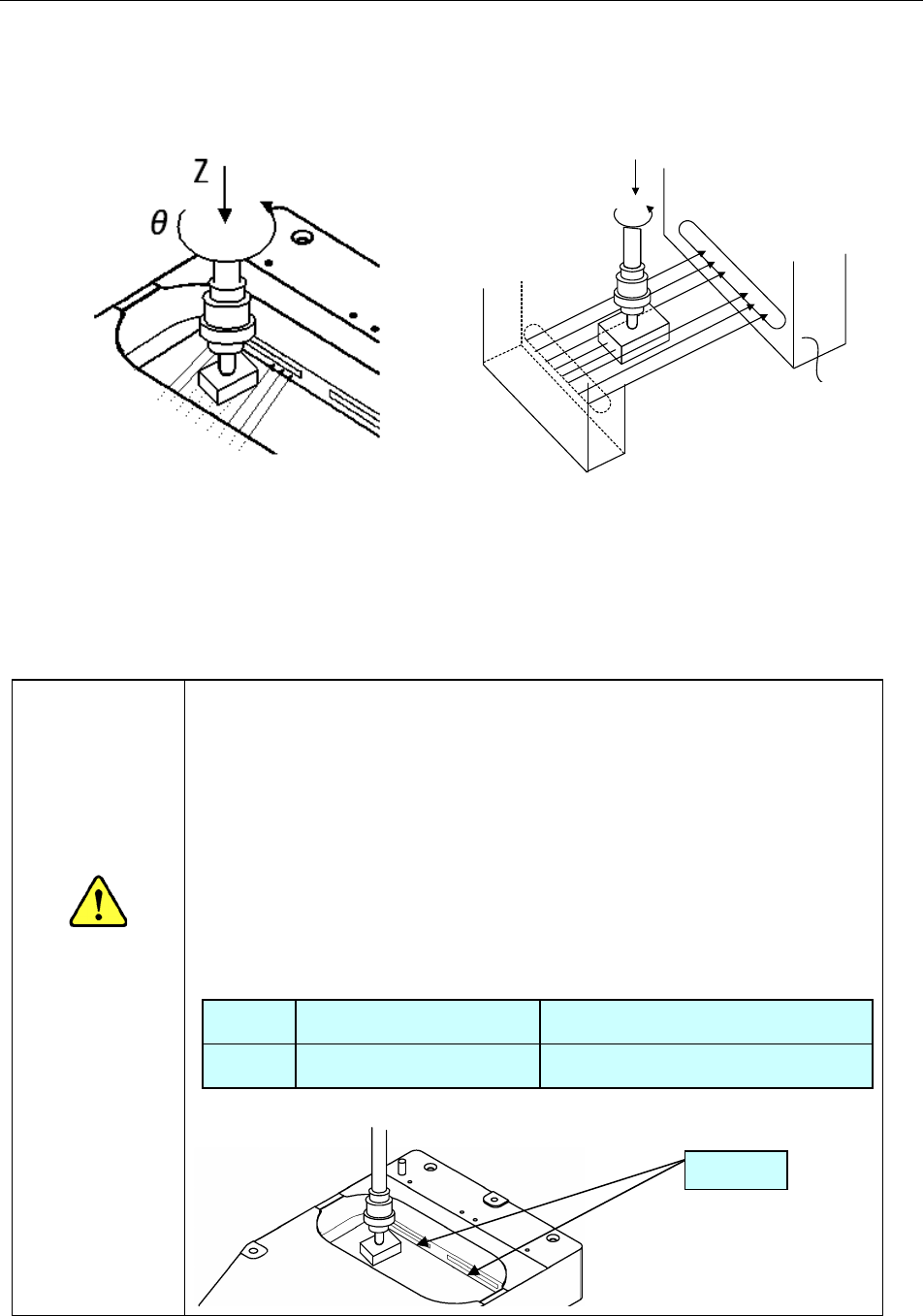

本装置采用非接触式定心方式，从侧面照射LED激光，读取其光影，根据激光校准传感器识别元件位
置角度。
LNC60 FMLA（KE-3020VRA）
上下移动Z轴，真空吸取元件，向元件投射LED。LED光线被元件遮住的部分呈阴影，用θ轴旋
转元件时，阴影宽度便会有变化。
◇ 可从阴影宽度的变化求出所吸取元件的位置偏移及角度偏移，在校正该偏移量后再进行贴片。
＜保护激光装置玻璃面时的有关注意事项＞
激光装置的元件检测部位外罩是玻璃制品，如果划伤后，可能会造成识别
错误，所以务必注意：
1.请勿使用超过激光识别最大元件尺寸的元件进行激光识别。
2.最大尺寸的元件尽管是标准规格以内，但移动吸取位置时会使元件接触
玻璃面，务请格外注意。
规格 （激光识别最大元件尺寸）
LNC60 正方形元件: □33.5mm □33.5mm 或 对角线长度 47mm
FMLA 正方形元件: □33.5mm 一边长度:33.5mm
レーザアラインセンサ
θ
Z
激光校正传感器
玻璃面
注意
