第2部 功能详解篇 第8章 机器设置 8-22 (2) 设置方法 1) 直接从键盘输入 X 和 Y 的值。 2) 从功能栏打开示教画面，输入 X 、 Y 值。此时， 输入焦点无论在 XY 任何一方， XY 可同时 自动反映对应值。但输入焦点在基准针的 X 、 Y 时，输入后反映在基准针的坐标上；输入 焦点在从动针的 X 、 Y 时，输入后反映在从动针的坐标上。 在执行示教前，请启动简易控制，把支撑台设置为 ON 的状态。 进行示教时，显…
第2部 功能详解篇 第8章 机器设置
8-21
8-4-3 基准针位置
设置从机器原点到基准针和从动针中心的位置。

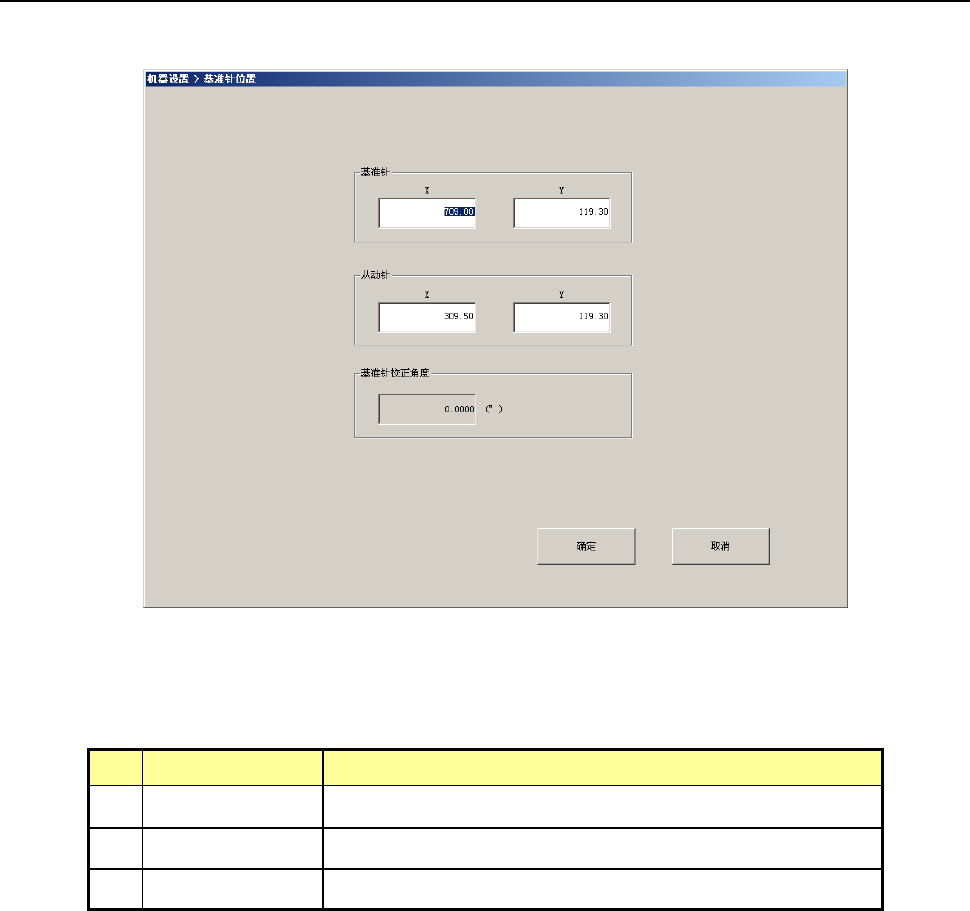

选择基准针位置后，会显示如下基准针位置设置画面。
(1) 设置项目
No.
项目 设置内容
1
基准针(X、Y) 基准针的位置
2
从动针(X、Y) 从动针的位置
3
基准针校正角度 从基准针与从动针的位置计算出的基板倾斜(只可自动取得)
第2部 功能详解篇 第8章 机器设置
8-22
(2) 设置方法
1) 直接从键盘输入 X 和 Y 的值。
2) 从功能栏打开示教画面，输入 X、Y 值。此时，输入焦点无论在 XY 任何一方，XY 可同时
自动反映对应值。但输入焦点在基准针的 X、Y 时，输入后反映在基准针的坐标上；输入
焦点在从动针的 X、Y 时，输入后反映在从动针的坐标上。

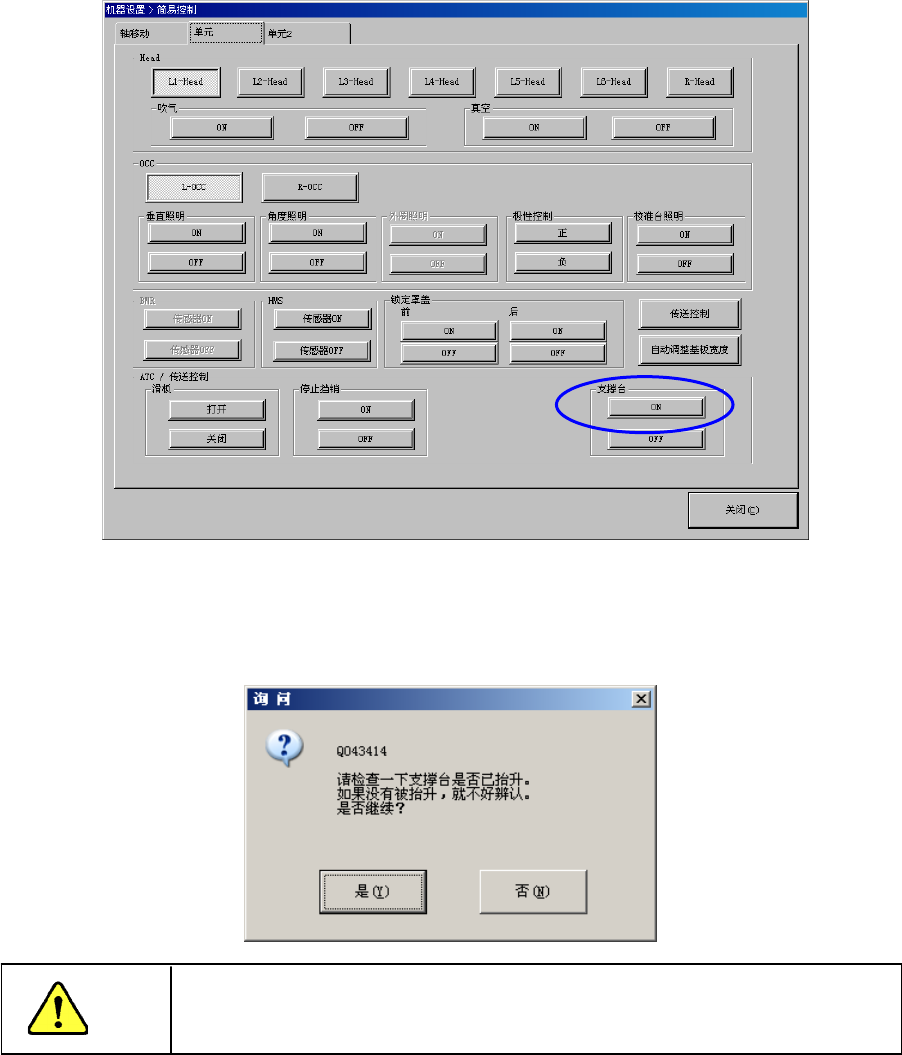

在执行示教前，请启动简易控制，把支撑台设置为 ON 的状态。
进行示教时，显示如下询问信息。
如支撑台已被抬升，请按[是]。
为了避免人身伤害，在示教过程中切勿将手放入装置内部，也不要
将脸和头贴近装置。
注意
第2部 功能详解篇 第8章 机器设置
8-23
8-4-4 外形基准位置
设置从机器原点到基板基准侧的角的位置。
选择外形基准位置后，会显示如下设置外形基准位置画面。
(1) 设置项目
No.
项目 设置内容
1 X 停止挡销的位置
2 Y 基准轨道的位置
