第2部 功能详解篇 第1 3章 选项组件 13-25 13-5 统一更换台车 13-5-1 机械式供料器用统一更换台车 注意 ① 供料器台车主体 ② 供料器台架 ③ 拖车把手 ④ 拖车制动器 ⑤ 供料器台架定位销 ⑥ M 供料器台架插口 ⑦ 压缩空气接口（供气插口） ⑧ 供料器台架开关 ⑨ 锁紧踏板 ⑩ 解锁踏板 请确认与机器主机的接触部位没有元件或 者其他物品。 否则供料器台架上升时发生接触，不仅会 损坏放置的东西，还会损坏机器或者损…
第2部 功能详解篇 第13章 选项组件
13-24

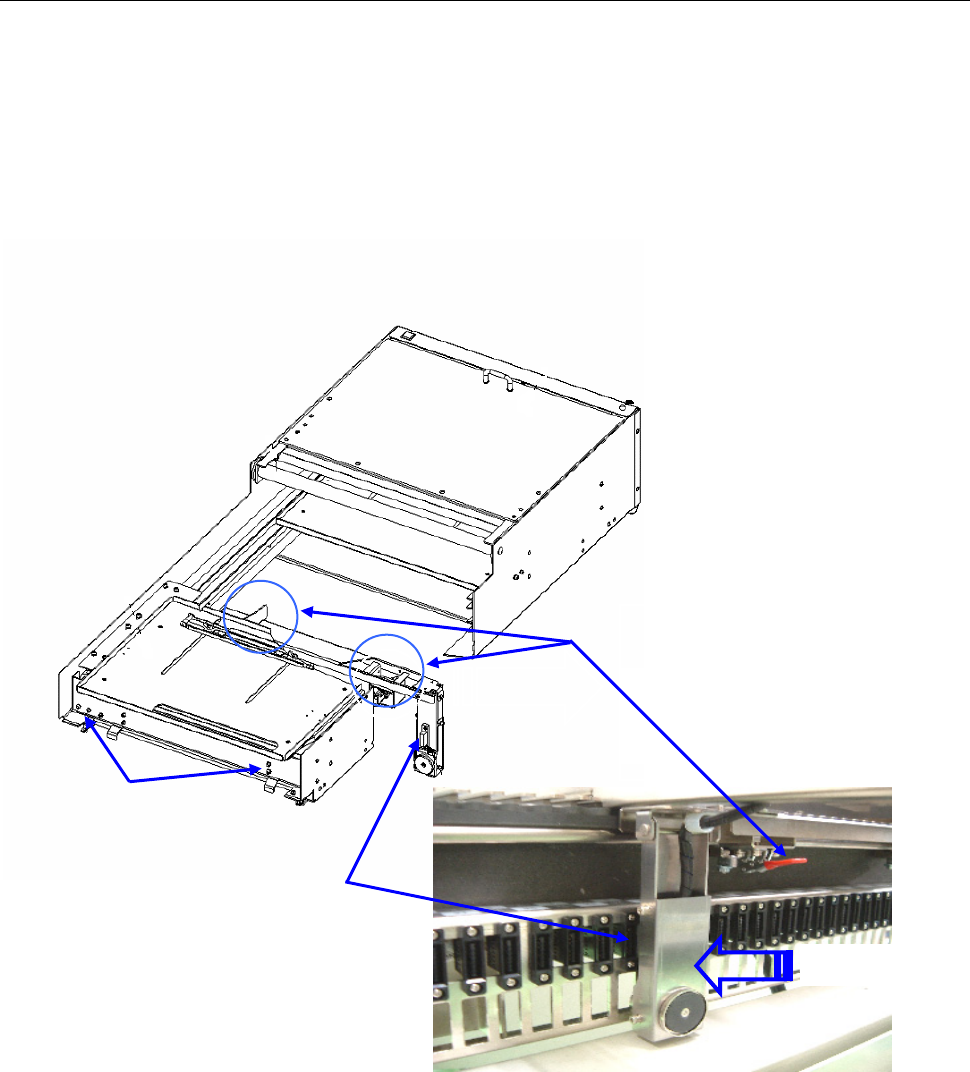

13-4-2 电动台架用双托盘服务器
1） 将装置安装到机器设置中所设置的后侧台架的任意位置上。
请将装置前端的定位销①插入到台架。
2） 请将②I/F 插口支架放下，将插头插紧。
3） 锁定钳夹杆③，固定装置。
* 只有支持統一更换台车 EF。它不对应统一更换台车 RF。
①定位销
③钳夹杆
②I/F 插头
用手插紧
第2部 功能详解篇 第13章 选项组件
13-25

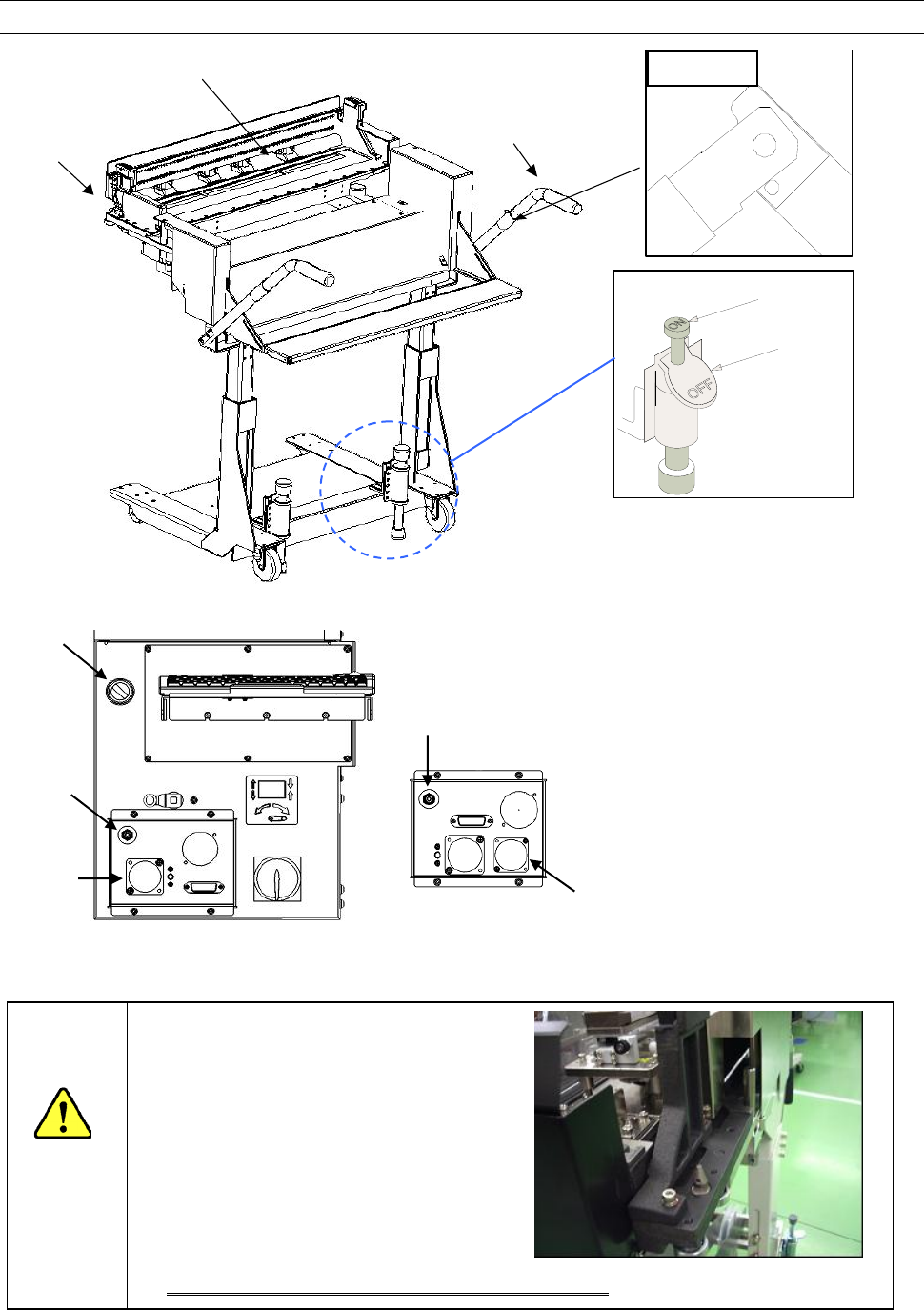

13-5 统一更换台车
13-5-1 机械式供料器用统一更换台车
注意
① 供料器台车主体
② 供料器台架
③ 拖车把手
④ 拖车制动器
⑤ 供料器台架定位销
⑥ M 供料器台架插口
⑦ 压缩空气接口（供气插口）
⑧ 供料器台架开关
⑨ 锁紧踏板
⑩ 解锁踏板
请确认与机器主机的接触部位没有元件或
者其他物品。
否则供料器台架上升时发生接触，不仅会
损坏放置的东西，还会损坏机器或者损坏
连接器部分，有可能引起短路而导致火灾。
为了防止人身伤害，操作手柄时请勿触摸连接部位。
⑩
⑪
①
②
③
⑤
④
连接部位
⑨
⑩
⑦
⑥
●机械式供料器规格
● 机械式・
电动式兼用规格
⑦
⑧
⑥
第2部 功能详解篇 第13章 选项组件
13-26
(1) 安装步骤
1) 将各供料器安装在「供料器台架②」上。
2) 请确认「供料器台架开关⑧」处于关闭状态。
3) 将「供料器台主体①」推入贴片机主机内直至顶住的位置。
4) 锁紧左右的「拖车制动器④」。
5) 打开「供料器台架开关⑧」后，「供料器台架②」会上升，安装在贴片机主机上。
6) 将「供料器台主体①」侧的插头插入「供料器台架插口⑥」上，朝右旋转螺钉，直至固定。并
插好「压缩空气接口（供气插口）⑦」。
在供料器台前后(2 站台)中任意一个下降、机器处于工作状态时，则与安全盖打开时一样，
XY 轴以低速移动。
在贴片机多台连接的情况下，生产线上共同使用相同机种间的批量更换台车时，
请在传送高度 900±20mm(EN 机为 950±20mm)的公差范围内遵照以下条件使用。
・贴片机为机械专用更换台车规格时
最前面的传入侧・传送高度
与最末尾的传出侧・传送高度之差
统一更换台车的使用
25mm 以内 相同机种的贴片机之间可共同使用
超过 25mm 时
即使是相同机种的贴片机之间也不可共同使用。
请分别使用。
・贴片机为电动专用更换台车时
最前面的传入侧・传送高度
与最末尾的传出侧・传送高度之差
统一更换台车的使用
10mm以内 相同机种的贴片机之间可共同使用
超过10mm时
即使是相同机种的贴片机之间也不可共同使用。
请分别使用。
