第 1 部 基本篇 第 4 章 制作生产程序 4-1 1 4-3-3-2 尺寸设置 在生产程序中，用坐标来表示基板上的元件及标记的位置。 该 “ 基板上的坐标系 ” 的原点称为 “ 基板位置基准（原点） ” 。 · 基板位置基准（原点）可设置在基板上或基板外的任意位置。 · 使用 CAD 数据制作贴片数据时，请使用 CAD 数据的原点。 进行元件贴片的贴片机，采用定位孔基准或外形基准进行基板定位。 这个定位机构与基板的 “ 基板位置基准…
第 1 部 基本篇 第 4 章 制作生产程序
4-10
(5)指定坏板标记坐标
设置坏板标记坐标是从电路原点开始，还是从基板原点开始。
另外，当使用复数基准电路时选择扩展坏板标记后，将从基准电路原点开始。
◆标准坏板标记 ：
坏板标记坐标以电路原点为起点指定，坏板标记设置为个电路相同位置时，选择此项。
◆扩展坏板标记 ：
坏板标记坐标以基板原点为起点指定，可以设置为与电路间距不为等间隔坐标。
(6)追溯（IFS-NX 选项）
◆不使用 ：不使用条形码处理（追溯跟踪）时请选择此项。
◆一次元条形码 ：使用一次元条形码(
一维条码)进行生产时请选择此项。
◆二次元条形码 ：使用二次元条形码(
二维码)进行生产时请选择此项。
◆多条形码阅读器：使用多条形码阅读器识别基板代码时，选择此项。
◆背面多条形码阅读器：使用背面多条形码阅读器识别基板代码时，选择此项。
※有关详细功能，请参照 IFS-NX 附带的『IFS-NX 操作说明书 CD』中的『IFS-NX 操作说明书』。
使用吸取/贴片监视的基板条形码功能选项时，请参考『吸取/贴片监视器 使用说明书』。
(7) 贴片电路指定
设定是否使用贴片电路指定功能。
在多电路基板的生产中预先知道不需要贴片的电路时，可设定不要贴片的对象电路。
◆不使用：
要在多电路基板中不指定贴片电路而进行生产时，请选择此项。另外，单板基板也请选择此项。
◆使用：
要在多电路基板中进行指定贴片电路的生产时，请选择此项。
・
选择“使用”坏板标记，“使用”指定贴片电路时，两个功能均有效。
仅对电路配置中跳过的项目选择为“Yes”的电路，不进行坏板标记识别动作。
※贴片电路指定的功能说明，请参见『4-3-3-3 电路配置』。
第 1 部 基本篇 第 4 章 制作生产程序
4-11
4-3-3-2 尺寸设置
在生产程序中，用坐标来表示基板上的元件及标记的位置。
该“基板上的坐标系”的原点称为“基板位置基准（原点）”。
·
基板位置基准（原点）可设置在基板上或基板外的任意位置。
·
使用
CAD
数据制作贴片数据时，请使用
CAD
数据的原点。
进行元件贴片的贴片机，采用定位孔基准或外形基准进行基板定位。
这个定位机构与基板的“基板位置基准”的相对位置，利用“定位孔位置”、“基板设计偏移量”来协调
对应。
尺寸设置的画面，不同的基板构成（单板基板、矩阵电路板、非矩阵电路板）设置也不同。而且，
按照定位方式、坏板标记的使用设置、BOC的使用设置，画面的显示项目也不同。
※ 因基板的固定方式产生的基准差异
定位孔基准/外形基准、传送方向、传送基准等，各基准的确定方法各有不同。

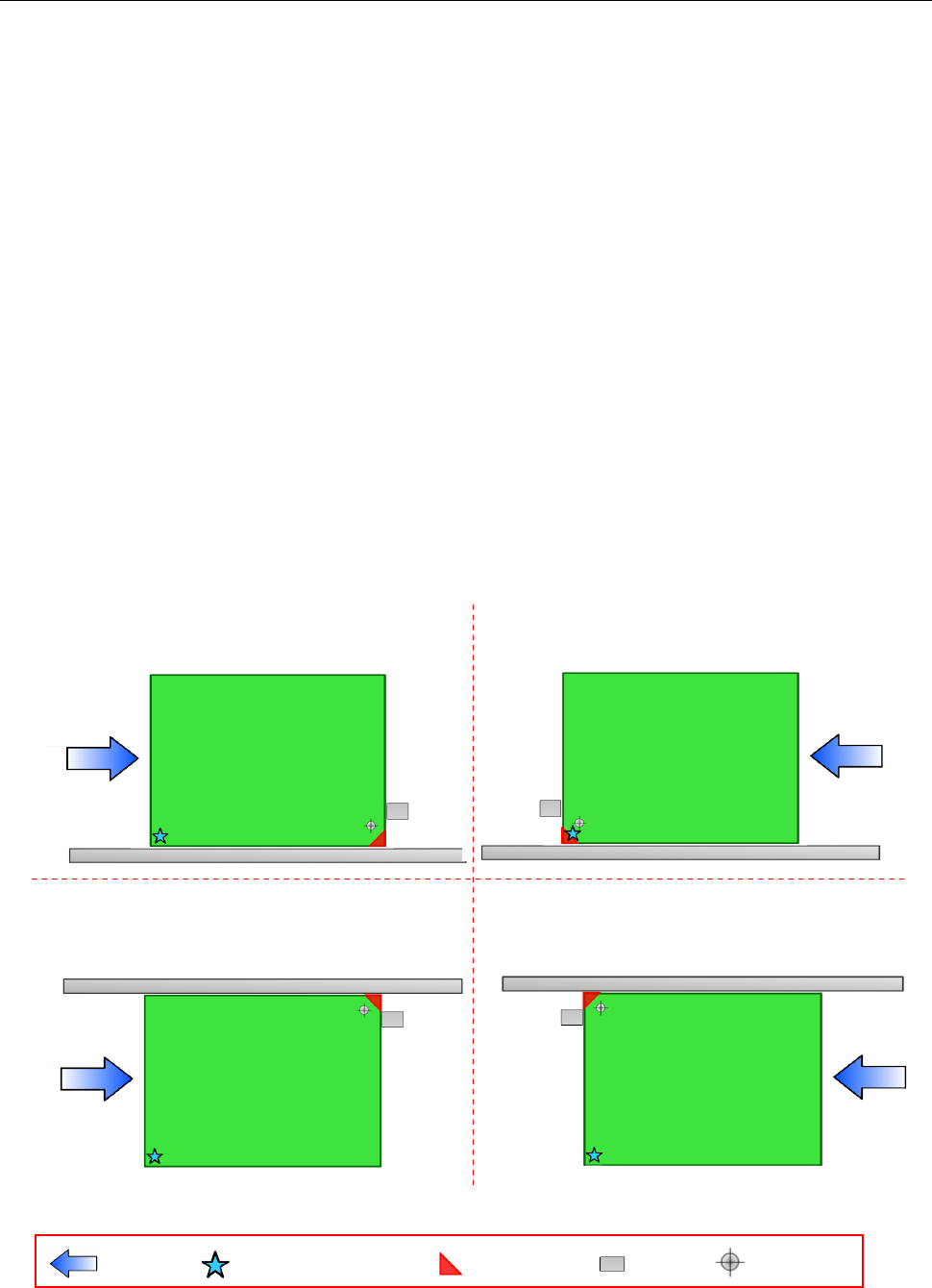

4-3-3-2-1 基准
基准销的位置，根据传送的基准与方向，按下图来定义。(定位孔基准)
基板设计端点的位置，根据传送的基准与流动的方向，按下图来定义。(外形基准)
（1）前面基准 （2）前面基准
传送方向 从左到右 传送方向 从右到左
（3）后面基准 （4）后面基准
传送方向 从左到右 传送方向 从右到左
传送方向
基板位置基准(任意的位置)
基板设计端点
挡块 定位孔销
第 1 部 基本篇 第 4 章 制作生产程序
4-12

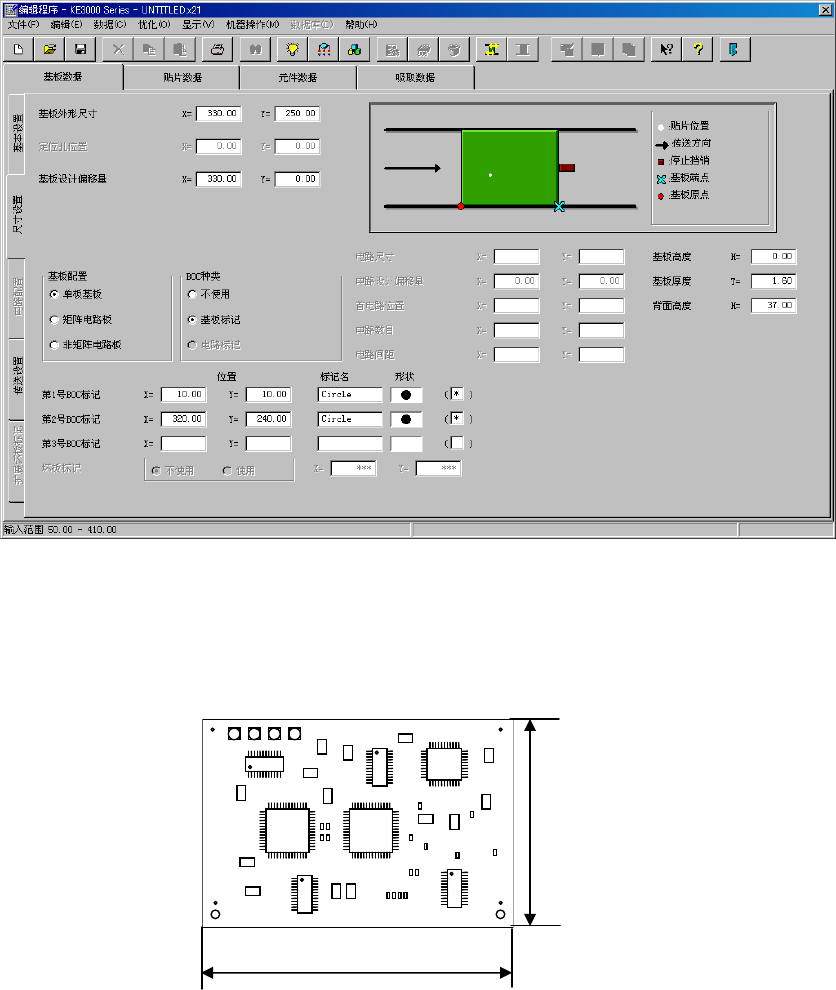

4-3-3-2-2 单板基板
所谓单板基板，就是指在一块基板上仅存在一个电路的基板。
(1) 基板外形尺寸
输入基板外形尺寸。
带有模型基板(废弃部分)时，请输入包括模型基板在内的尺寸。
与传送方向相同的方向为X，与传送方向成垂直的方向为Y。
(2)定位孔位置
输入从基板位置基准（原点）到基准销的尺寸。
(在基本设置中将定位方式定为外形基准时，不必设置本项目。)
使用CAD数据时，如果需要将规定的原点(CAD原点或自己公司特有的原点)作为基板位置基准
（原点）时，请输入由CAD等规定的从基板位置基准（原点）到基准位置的尺寸。
基板尺寸 X
基板尺寸 Y
