第2部 功能详解篇 第1 3章 选项组件 13-13 13-2-2-2 准备工作步骤 料带的安装、拆卸，请在 RF 电动供料器用带卷安装台 ( 选项 ) 上进行操作 。 使用电动式供料器用带卷安装台 (EF) 安装料带的 步骤 1) 请插上插头进行供电。 2) 请打开电源开关。这时，请确认灯已点亮。 3) 请将 RF 系列电动式带式供料器安装到 RF 工作基座上。 4) 请将带卷放置到带卷架上，将料带安装到 RF 系列电动式带式供料器上…
第2部 功能详解篇 第13章 选项组件
13-12

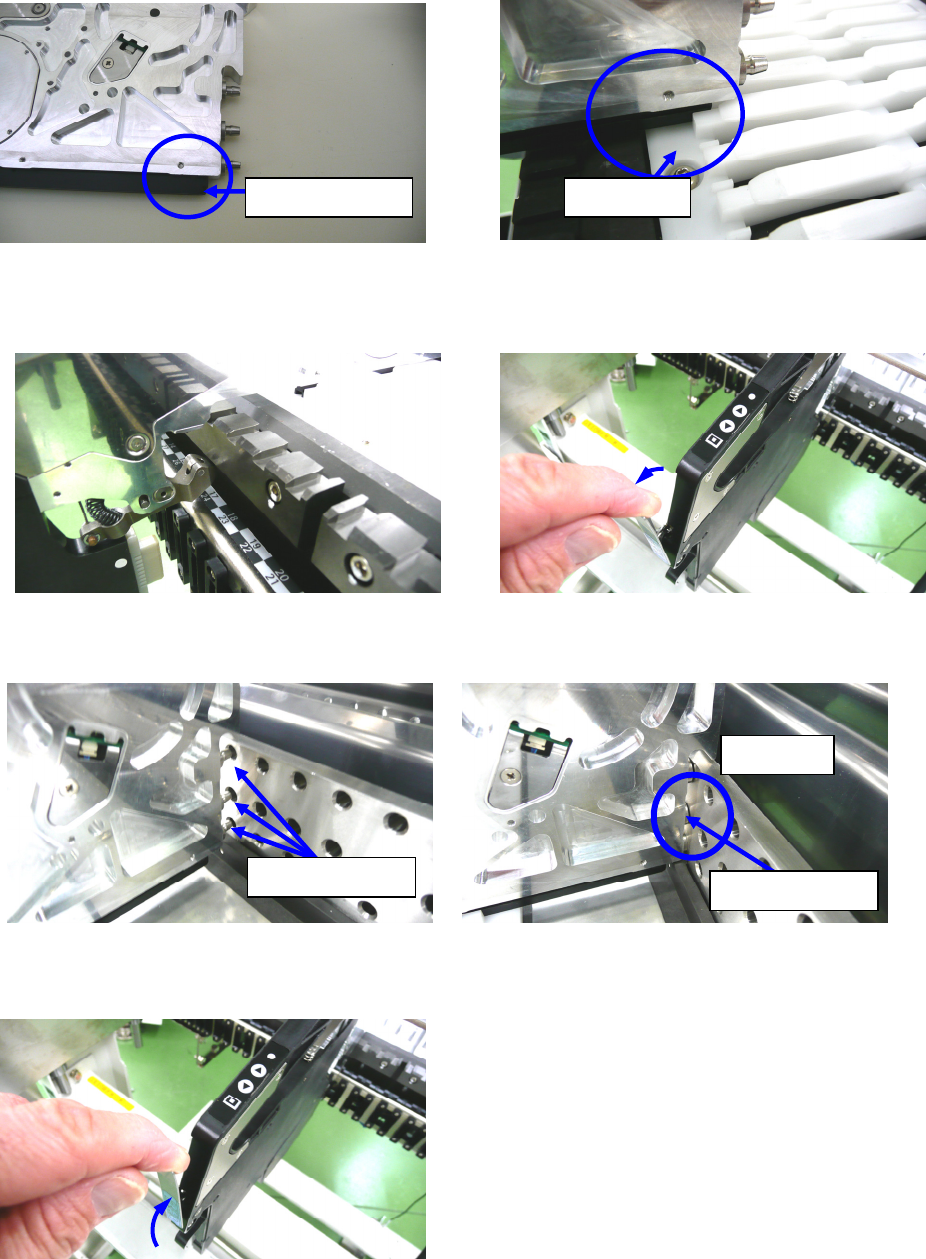

4） 请将滑动轨道的前端，插进导向轨道的沟槽内。
5） 将带式供料器插入到中间位置后，请拉动锁紧释放杆，打开锁紧。
6） 请用力推供料器，直到导向销 F 顶住台架抵接面。
7） 请将锁紧释放杆搬回，确认供料器已被固定。
※1 接通带式供料器电源时，请在贴片机主机的电源为 ON 的状态下，将统一更换台车安装到主机上，
供料器台架处于已上升的状态。供料器台架处于下降的状态，电源将不会接通。
滑动轨道前端
导向轨道
顶住台架
使其贴紧
导向销
F
第2部 功能详解篇 第13章 选项组件
13-13
13-2-2-2 准备工作步骤
料带的安装、拆卸，请在 RF 电动供料器用带卷安装台(选项)上进行操作。
使用电动式供料器用带卷安装台(EF)安装料带的步骤
1) 请插上插头进行供电。
2) 请打开电源开关。这时，请确认灯已点亮。
3) 请将 RF 系列电动式带式供料器安装到 RF 工作基座上。
4) 请将带卷放置到带卷架上，将料带安装到 RF 系列电动式带式供料器上。
（向 RF 系列电动式带式供料器安装料带的方法，请参见
RF08AS/RF12AS/RF16AS/RF24AS/RF32AS 使用说明书。）
放大图
电源线
AC 电源入口 电源开关
电源灯
第2部 功能详解篇 第13章 选项组件
13-14
5) 用手握紧带式供料器的把手部位，另一只手托住供料器下部，将滑动轨道插入工作底座。
6) 工作底座的轨道要使用左端的轨道。
7) 确认滑动轨道的前端已确实插入工作底座，插入供料器。
握住把手
用手托住
工作底座
放大图
滑动轨道
使用左端的轨道
上面图 侧面图
顶住
导向销 F
定位板
