第 1 部 基本篇 第 1 章 装置概要 1-12 1-2 本装置的构造 1-2-1 基板传送部分的构造 ＜ M,L 基板规格 ＞ ① IN 传感器 ⑦ 传送电磁阀 ⑬ 支撑销 ② OUT 传感器 ⑧ 传送马达 ⑭ 自动调整宽度马达（选购项） ③ WAIT 传感器 ⑨ 驱动轴 ⑮ 操作轴 ④ STOP 传感器 ⑩ 挡块 ⑤ C-OUT 传感器 ⑪ 定心销（选购项） ⑥ 支撑台原点传感器 ⑫ 支撑台 ① ⑭ ⑮ ⑪ ⑨ ⑧ ⑦ ⑥ ⑤ ④…
第 1 部 基本篇 第 1 章 装置概要
1-11
◆ 打开安全罩时，先把罩子推上去，
再把锁杆向箭头（LOCK）方向推，锁好。
确认上了锁之后，再放开手。
﹡没有上好锁就松手时，
安全罩有落下来的危险。
◆要关安全罩时，要先解开锁，再关闭。
把安全罩向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止盖子落下来受伤。）
﹡不要在安全盖、手杆等处过渡增加负荷。
LOCK（锁定）状态 OPEN（打开）状态
＜开关安全罩时的注意事项＞
第 1 部 基本篇 第 1 章 装置概要
1-12
1-2 本装置的构造

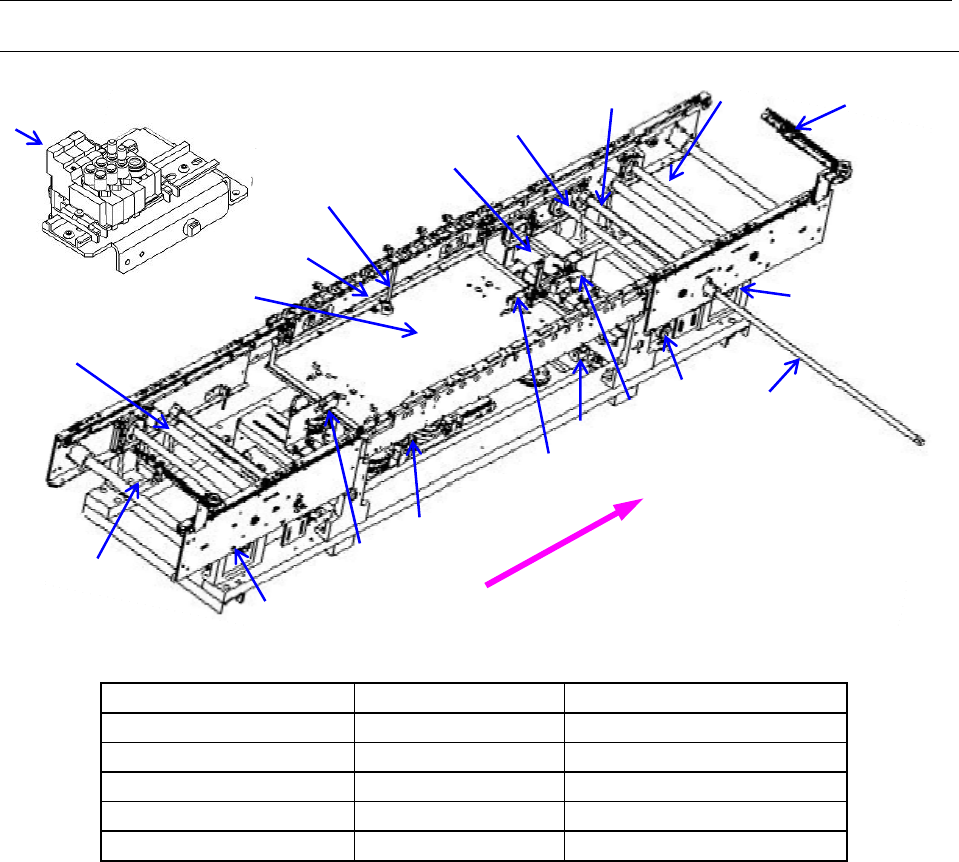

1-2-1 基板传送部分的构造
＜M,L 基板规格＞
①IN 传感器 ⑦传送电磁阀 ⑬支撑销
②OUT 传感器 ⑧传送马达 ⑭自动调整宽度马达（选购项）
③WAIT 传感器 ⑨驱动轴 ⑮操作轴
④STOP 传感器 ⑩挡块
⑤C-OUT 传感器 ⑪定心销（选购项）
⑥支撑台原点传感器 ⑫支撑台
①
⑭
⑮
⑪
⑨
⑧
⑦
⑥
⑤
④
③
②
⑧
⑨
⑧
⑪
⑨
⑩
⑬
⑫
基板传送方向
第 1 部 基本篇 第 1 章 装置概要
1-13
1-2-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有 2 个供料器台，供给方式因元件的包装方式(带式、散件、管式、
托盘)而不同。
带式元件(芯片元件)及管式元件，使用安装在供料器台架上的带式供料器、散件供料器、管式
送器、多层管式供料器来供给。
托盘元件由托盘支架、矩阵托盘交换器、矩阵托盘服务器供给。托盘支架及矩阵托盘服务器可
安装在后侧。
如使用统一更换台(选购项)，可从贴片机主机上装卸供料器台，进行外部准备。
● 供料器台架各部分名称
用「安装板②」、「锁定轴④」，对装载有带式元件及管式元件的带式供料器、散件供料器、
管式供料器进行定位，并固定。
元件的传送由「驱动汽缸⑤」来驱动。
安装各供料器的位置请参照「位置标签⑥」。也可参照FPI(选项)的引导。
「台架标记⑦」是用于修正供料器台的位置与姿势的标记。
①台架基座 ④锁定轴 ⑦ 台架标记
②固定板 ⑤驱动汽缸 ⑧ 定位销
③固定板Ｂ ⑥位置标签
供料器台架
基板传送部分
后侧
基板
前侧
6
2
4
1
5
3
7
* 向右流动时的状态。（如果向左流动，IN 和 OUT 相反。）
8
