KE-3010A_20VA_20VRA_使用说明书.pdf - 第372页
第 1 部 基 本篇 第 3 章 维护 3-32 １ ) 用手把支撑台抬起，从两边把 3 根滚珠丝杠轴全面涂抹上润滑油。 <M 基板规格 > <L 、 L-Wide 基板规格 > 注油项目 3-4-8 支撑台 实施频度 ： 2 个月 使用工具 ：毛刷 使用黄油 ： 6459 润滑油 N 支撑台 滚珠丝杠(球螺栓) 支撑台 滚珠丝杠(球螺栓)
第 1 部 基本篇 第 3 章 维护
3-31
1) 在「滚珠丝杠①」的轨道上涂上一层薄黄油(CG2 黄油)。
在「花键轴②」上涂一层薄黄油(CG2 黄油)。
上下活动 Z 轴，使黄油分布均匀后，把多余的黄油擦干净，防止飞散。

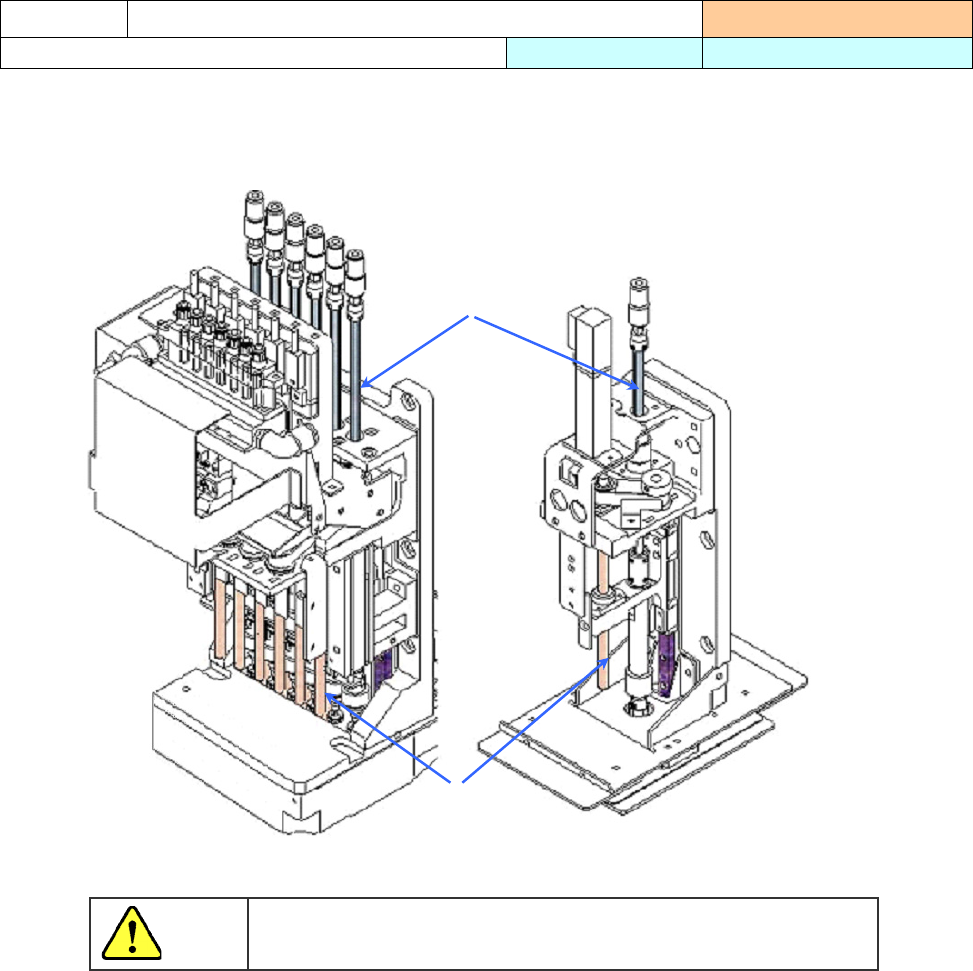

＜LNC60 Head＞ ＜IC Head＞
注油项目
3-4-7 滚珠丝杠和花键轴（Head 部）
实施频度 ：2 个月
使用工具 ：毛刷 使用黄油 ：CG2
除 CG2 黄油以外，请勿使用其他的黄油涂抹。
混合不同的黄油，可能使黄油分解滴落。
注
意
滚珠丝杠①
花键轴②
第 1 部 基本篇 第 3 章 维护
3-32

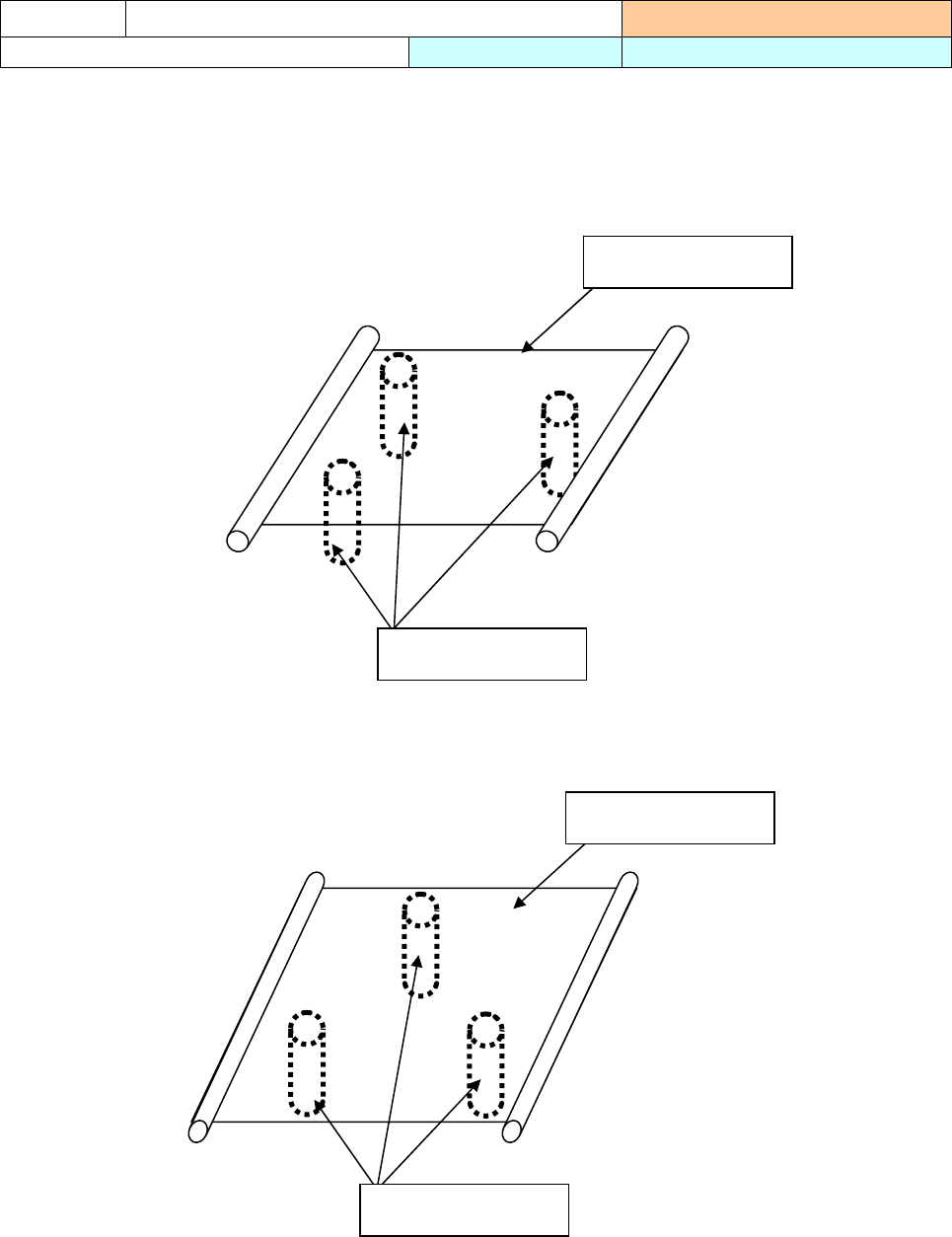

１) 用手把支撑台抬起，从两边把 3 根滚珠丝杠轴全面涂抹上润滑油。
<M 基板规格>
<L、L-Wide 基板规格>
注油项目
3-4-8 支撑台
实施频度 ：2 个月
使用工具 ：毛刷 使用黄油 ：6459 润滑油 N
支撑台
滚珠丝杠(球螺栓)
支撑台
滚珠丝杠(球螺栓)
第 1 部 基本篇 第 3 章 维护
3-33

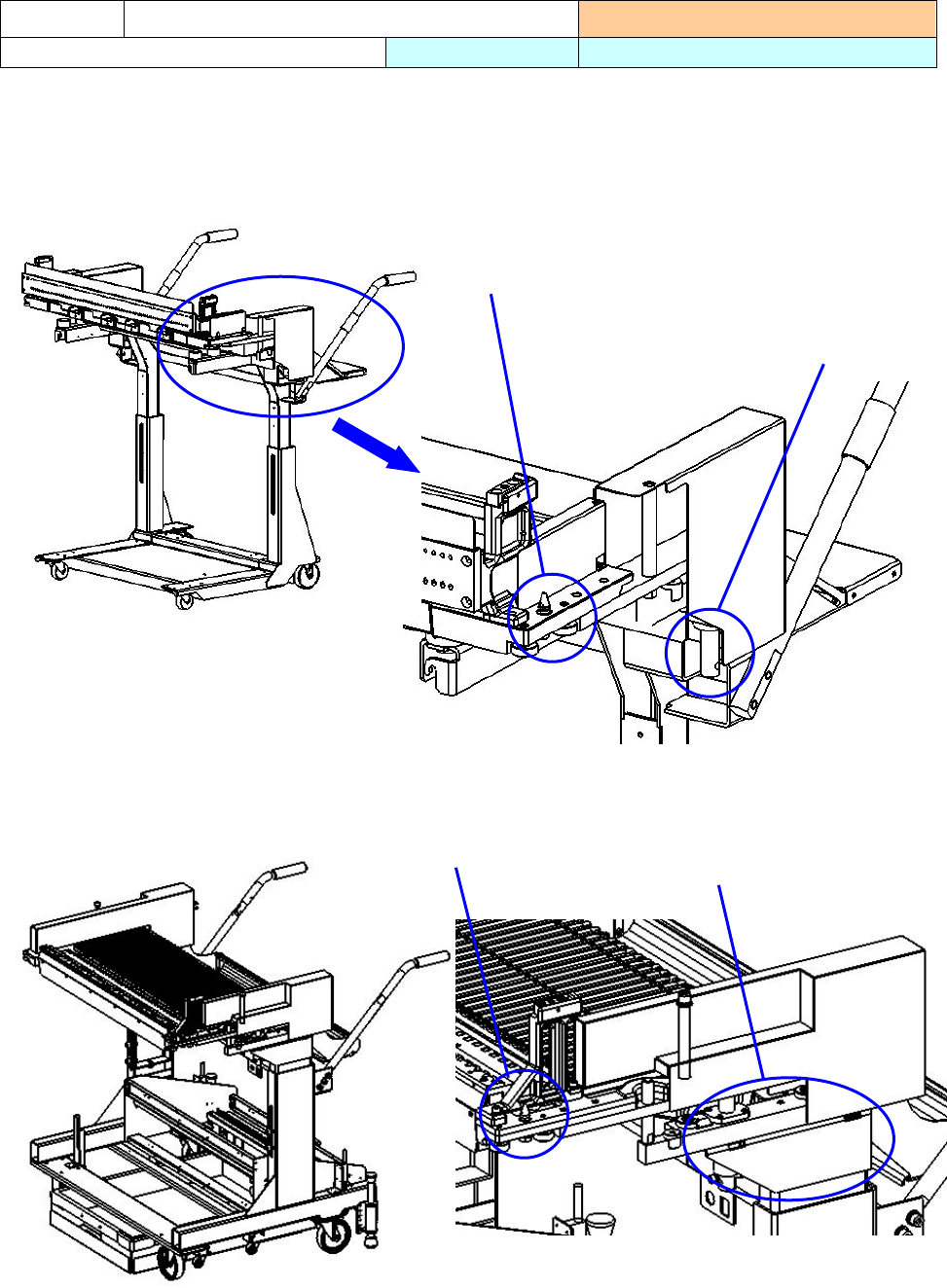

1) 请在「台架定位销」和「导轴」上涂上润滑油。
「台架定位销」所对应的贴片机一侧也请涂上润滑油。
＜机械式供料器用＞
<电动式供料器用＞
注油项目
3-4-9 统一更换台（选购项）
实施频度 ：每个月
使用工具 ：毛刷 使用润滑油 ： 6459 润滑油 N
台架定位销（左右 2 处）
导轴（左右 2 处）
导轴（左右 4 处） 台架定位销（左右 2 处）
