第 2 部 功能详解篇 第 9 章 手动控制 9-24 (1) 显示选项 点击显示选项按钮，选择要显示的图像。 与显示中的图像对应，选项按钮所对应的坐标方格线显示中的 Head 部分会变为橙色。 (2) 保存画面 如按下 [ 保存画面（ F10 ） ] 按钮，将以位图文件把显示中的画面保存到指定的保存位置。 位图文件用以下的名称保存。 机器序号 + 「 Image 」 + Head （ L 、或 R ） + 激光序号 + 吸嘴（ L12…
第 2 部 功能详解篇 第 9 章 手动控制
9-23
9-4-3-7 控制项目：图像表示
显示所选Head的激光传感器的图像数据。
在选中控制项目[图像表示]时，选择[执行(E)]按钮、或按下[F3]键控制。
·图像表示画面(KE-3010A/3010AC/KE-3020VA)
·图像表示画面(KE-3020VRA)
第 2 部 功能详解篇 第 9 章 手动控制
9-24
(1) 显示选项
点击显示选项按钮，选择要显示的图像。
与显示中的图像对应，选项按钮所对应的坐标方格线显示中的Head部分会变为橙色。
(2) 保存画面
如按下[保存画面（F10）]按钮，将以位图文件把显示中的画面保存到指定的保存位置。
位图文件用以下的名称保存。
机器序号 + 「Image」+ Head（L、或R）
+ 激光序号 + 吸嘴（L123，L456、R）
(3) 指定画面保存位置
如按下[浏览…]按钮，可以指定位图文件的保存位置。
9-4-3-8 控制项目：边缘检查
对所选Head的激光传感器进行边缘检查(检测脏污)。
请将Head或吸嘴移动到比激光面更上方的位置后执行。
在选中控制项目的[边缘检查]时，选择[执行(E)]按钮、或按[F3]键进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-25
9-4-3-9 控制项目：边缘检查表示
对所选 Head 进行激光传感器全部的边缘检查(检测脏污)，显示其数据。
在选中控制项目的[边缘检查表示]时，选择[执行(E)]按钮、或按下[F3]键进行控制。
・

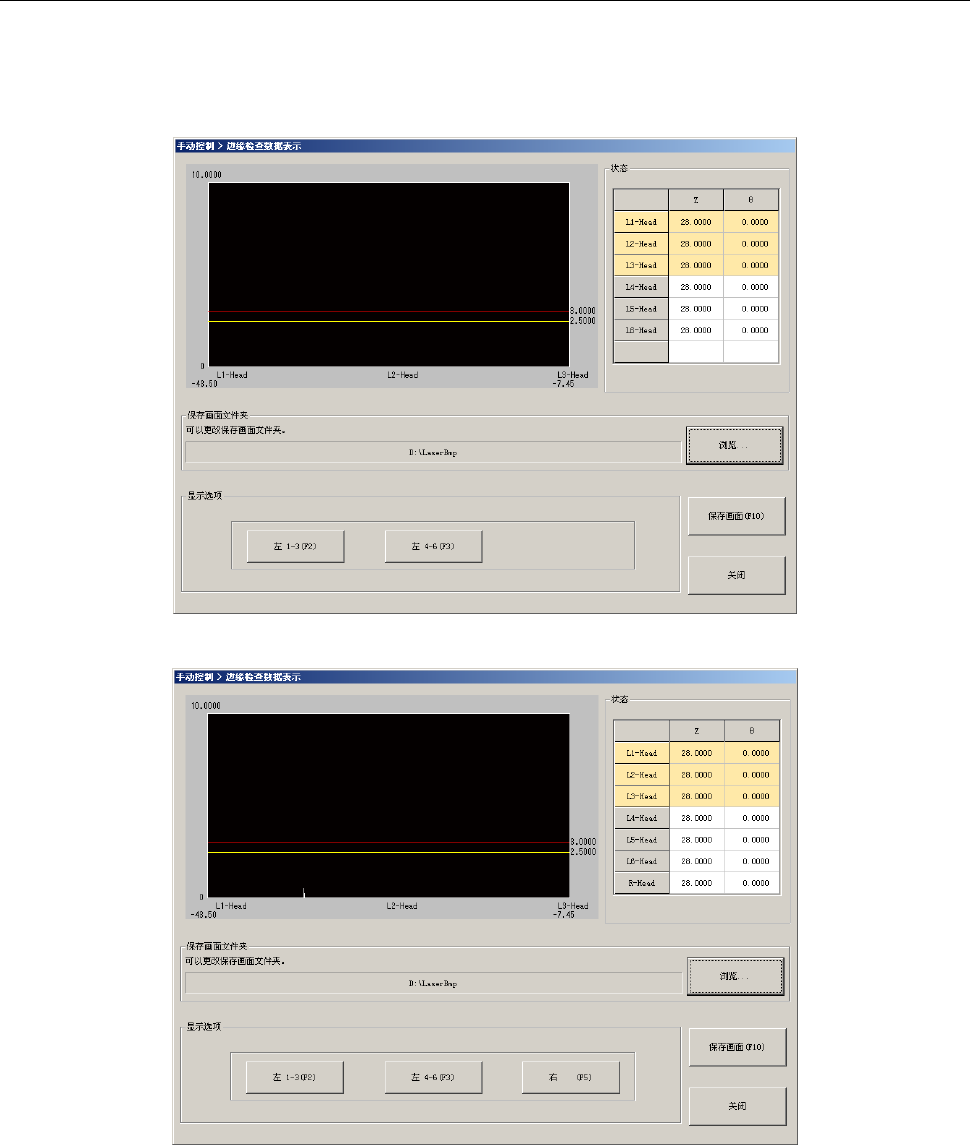

边缘检查表示画面(KE-3010A/3010AC/KE-3020VA)
・
边缘检查表示画面(KE-3020VRA)
