第 1 部 基本篇 第 4 章 制作生产程序
4-6
4-3 制作生产程序
生产基板时，需要制作生产程序数据。
启动编辑程序后，可制作和编辑生产程序。
4-3-1 启动生产程序编辑

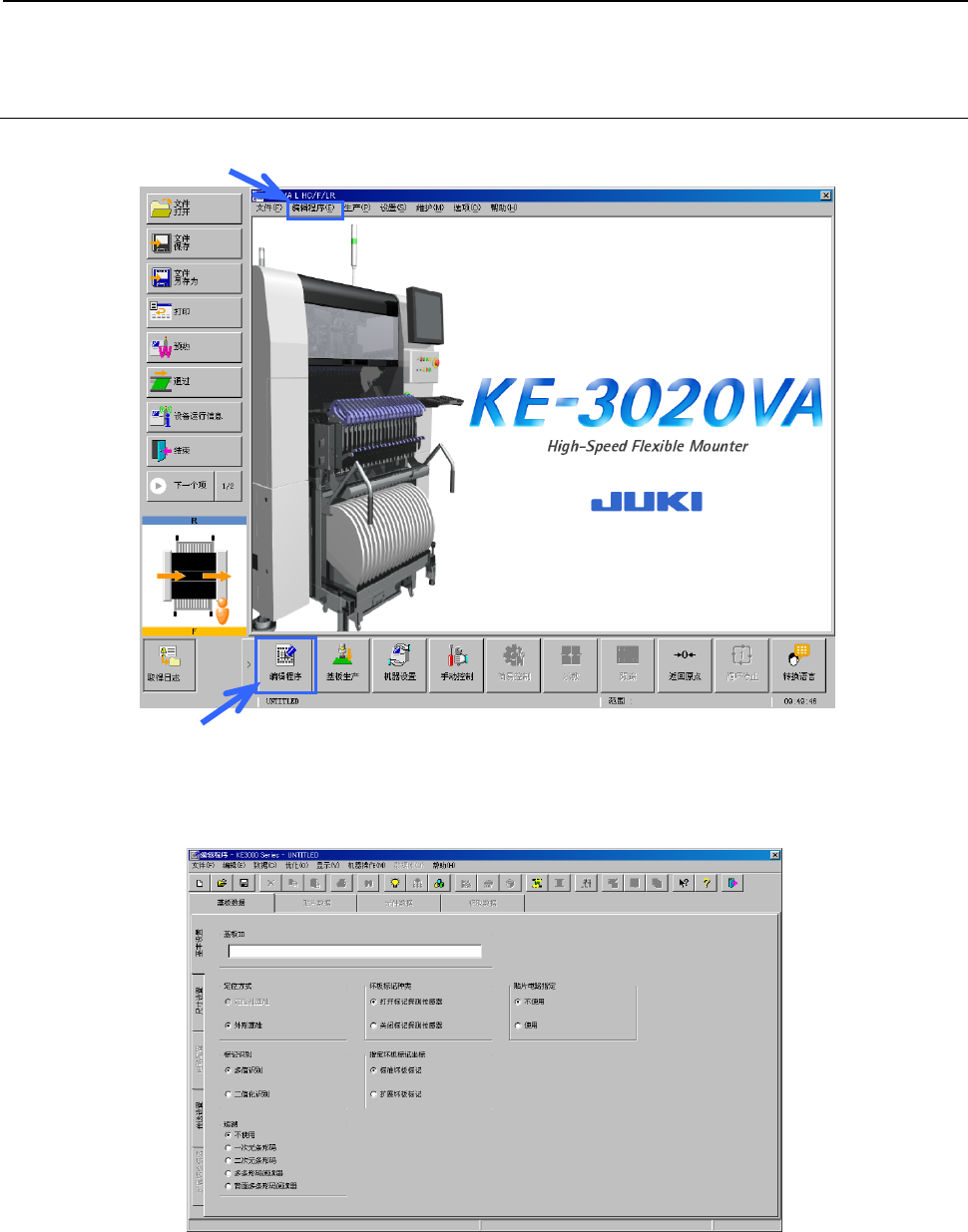

从下面的桌面画面启动编辑程序。
在启动编辑程序后，制作新程序时、或者通过制作新程序以外的途径进入时，显示如下画面。
·制作新程序时
第 1 部 基本篇 第 4 章 制作生产程序
4-7
・

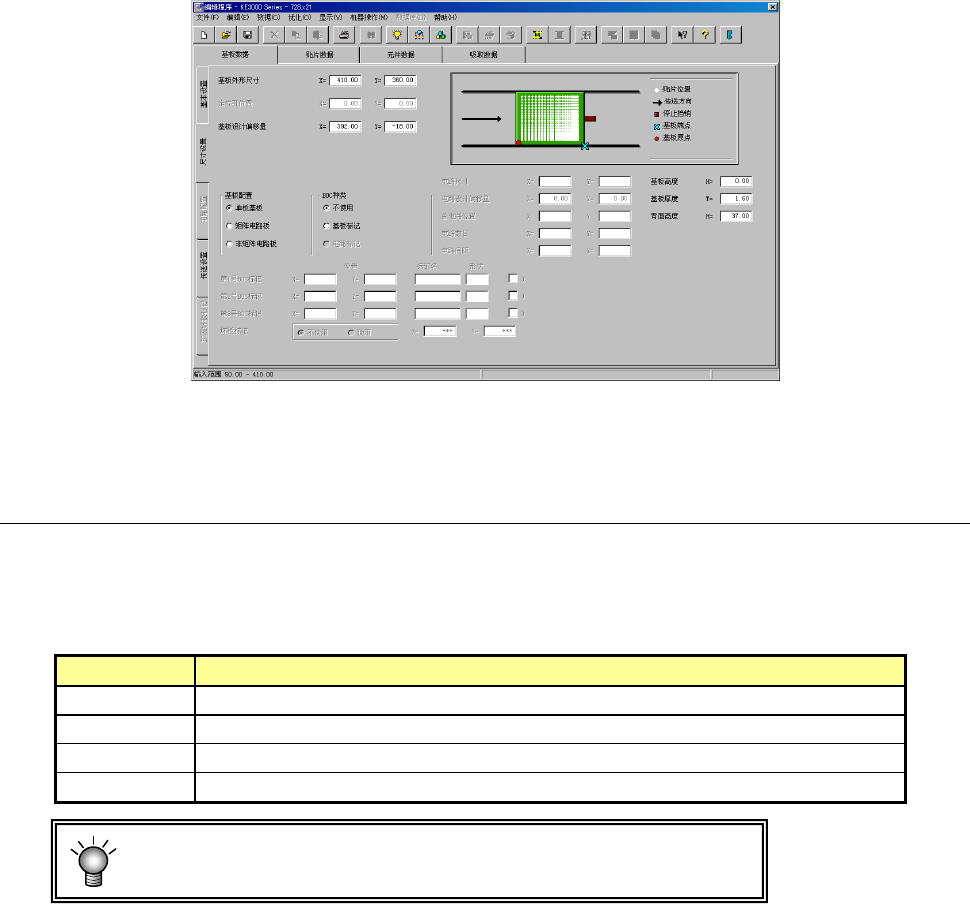

不是制作新程序时
4-3-2 生产程序的制作步骤
生产程序由4个项目构成。
生产程序按照基板数据→贴片数据→元件数据→吸取数据的顺序来制作。
键盘输入的文字仅限半角英文和数字。
数据种类 内 容
基板数据 处理基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。
贴片数据 处理贴片点的坐标和贴片元件名称等。
元件数据 处理元件的尺寸、包装方式等激光及图像定心时所需的数据。
吸取数据 处理带状供料器及管状供料器等元件供应位置的数据。
上一项目未完成时不能打开下一项目。
例)未完成「基板数据」时，不能打开「贴片数据」。
第 1 部 基本篇 第 4 章 制作生产程序
4-8
4-3-3 基板数据
基板数据由「基本设置」、「尺寸设置」、「电路设置」、「传送设置」、「扩展坏板标记」5
个项目构成。
●基本设置： 输入基板的基本构成。
●尺寸设置： 输入基板的详细尺寸。可按照「基本设置」中的指定改变显示项目。
●电路配置： 指定电路的位置与角度、贴片电路的项目。
只限于「基本设置」中"贴片电路指定"已设置为"使用"，设定为"矩阵电路板"或"非
矩阵电路板”时，方可选择此项。
在「基本设置」的“贴片电路指定”中设定为“不使用”时，仅当设定为“非矩阵
电路板”时，才能选择此项。
●传送设置： 指定有关传送及支撑台的详细设置。
●扩展坏板标记：输入使用扩展坏板标记时的各电路的坏板标记的坐标。
4-3-3-1 基本设置
基本设置中有7个项目。
根据生产基板的情况，输入或选择相应项目。

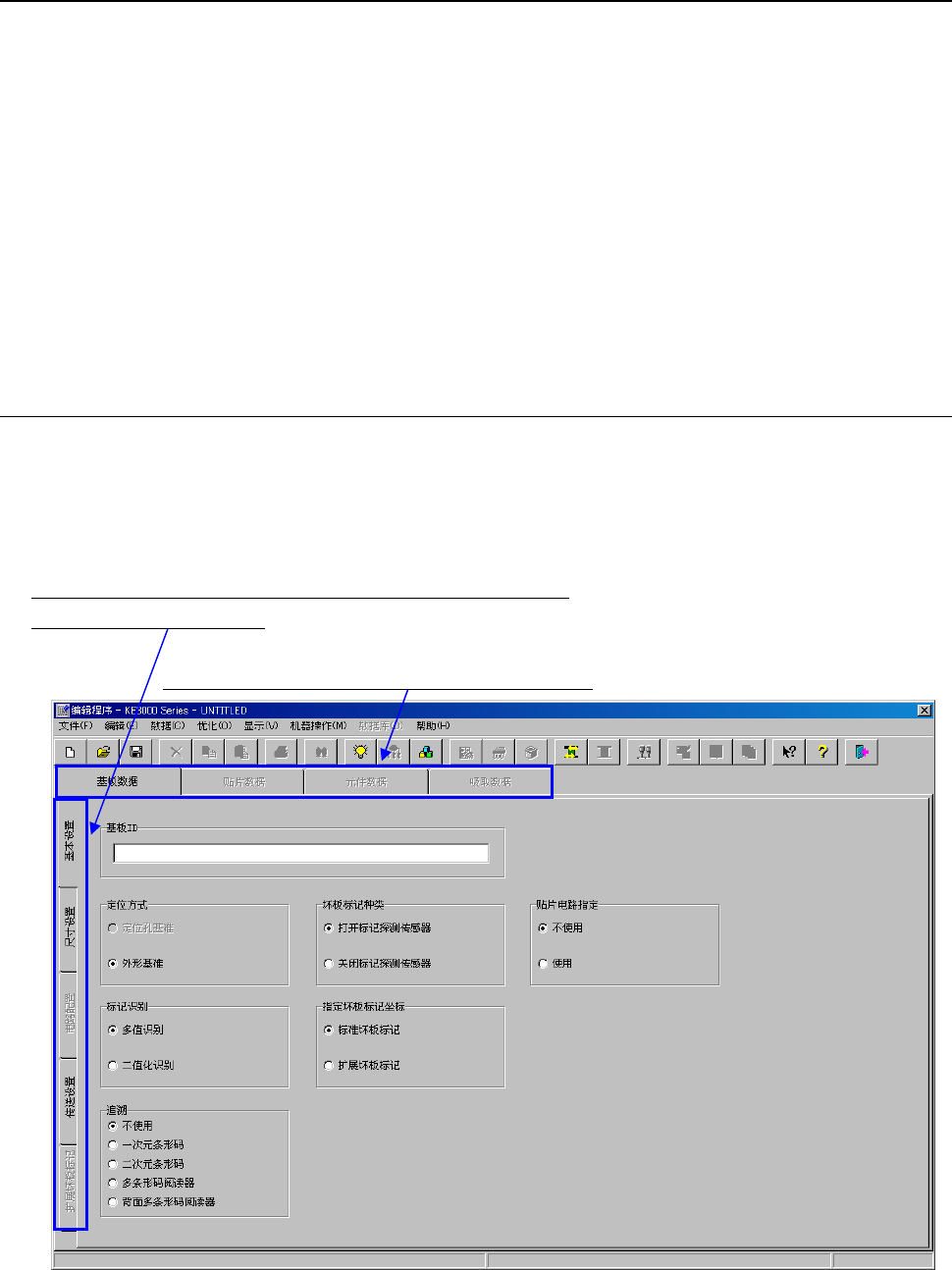

启动编辑程序后，或从菜单选择新建时，程序名会变为 UNTITLED
｡
切换基本设置/尺寸设置/电路配置/传送设置/扩展坏板标记。
(选择显示功能的“选项卡”)
可切换基板数据/贴片数据/元件数据/吸取数据。
