第2部 功能详解篇 第1 3章 选项组件 13-113 13-18 MNVC 的操作方法 13-18-1 机器设置 选择机器设置的使用单元，单击选项使用单元 2 选项卡后，显示下图。勾选 MNVC ，则 MNVC 功能 有效。详细情况请参见『第 8 章 机器设置』的『使用单元 ( 功能 ) 』 。
第2部 功能详解篇 第13章 选项组件
13-112
13-17-3 贴片精度
有关不同元件类型的贴片精度，请参见『1-3-2 机器规格』的贴片精度表的「VCS(LNC60Head 时) 」
的相关栏。
13-17-4 适用元件尺寸
请参见『1-5 对象元件和元件包装』的适用元件尺寸。
13-17-5 对象元件类型
铝电解电容器、GaAsFET、SOP、TSOP、HSOP、TSOP2、PLCC(QFJ)、SOJ、QFP、QFN、单
向引脚连接器、双向引脚连接器、Z 引脚连接器、扩展引脚连接器、BGA、FBGA、通用图像元件、
外形识别元件。
13-17-6 适用识别装置
可对应标准 VCS／高分辨率 VCS 选购件。
13-17-7 适用吸嘴
(1) 标准吸嘴
标准吸嘴为#500～#508C 适用吸嘴。
但是，#505、#506、#507、#508C 用 VCS 摄像时，请改为不发光件。
(2) 特别订货吸嘴
特别订货吸嘴用 VCS 摄像时，仅可适用吸附面不发光的吸嘴。
但是，如果“发光范围的短边”距离吸嘴中心±2.0mm 以下，可以适用。
・
特别订货吸嘴的可以适用范围
13-17-8 共面性检查
用 LNC60Head 可以检查共面性。
用多个 Head 进行图像识别时，也可以顺序检查共面性。
LNC60Head 的共面性检查适用元件尺寸如下所示。
□3.00～□33.5mm
宽度应为 4mm (±2.0mm) 以下
发光范围为 Φ4mm 以下
应为不发光
第2部 功能详解篇 第13章 选项组件
13-113
13-18 MNVC 的操作方法
13-18-1 机器设置

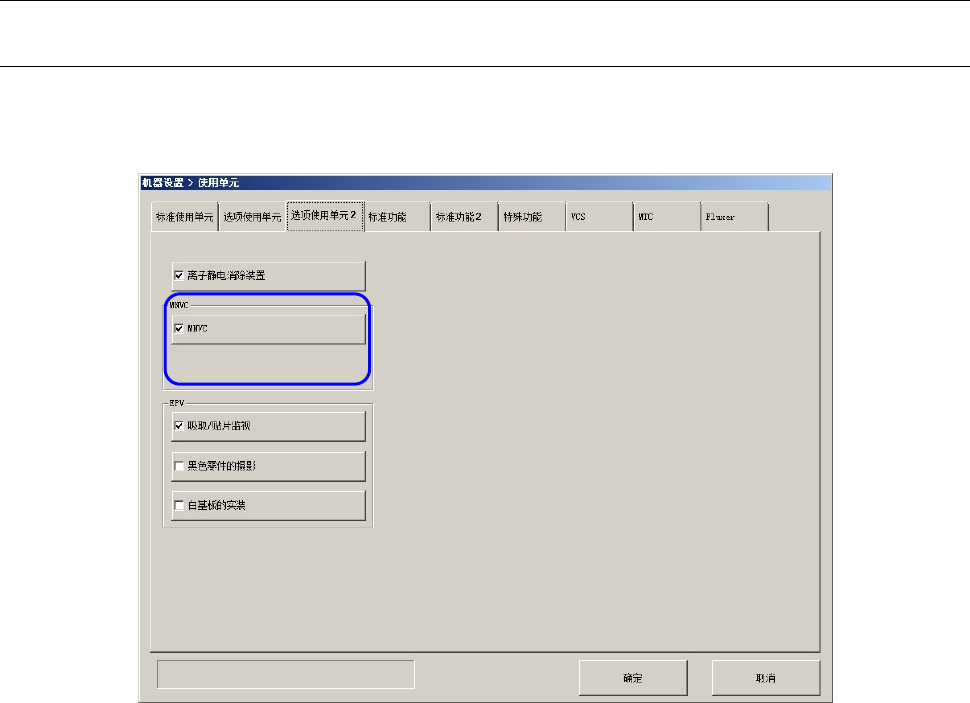

选择机器设置的使用单元，单击选项使用单元 2 选项卡后，显示下图。勾选 MNVC，则 MNVC 功能
有效。详细情况请参见『第 8 章 机器设置』的『使用单元(功能)』。
第2部 功能详解篇 第13章 选项组件
13-114
13-18-2 贴装数据的编辑
通过以下方法将图像识别元件分割给 LNC60Head。
(1) 指定 Head

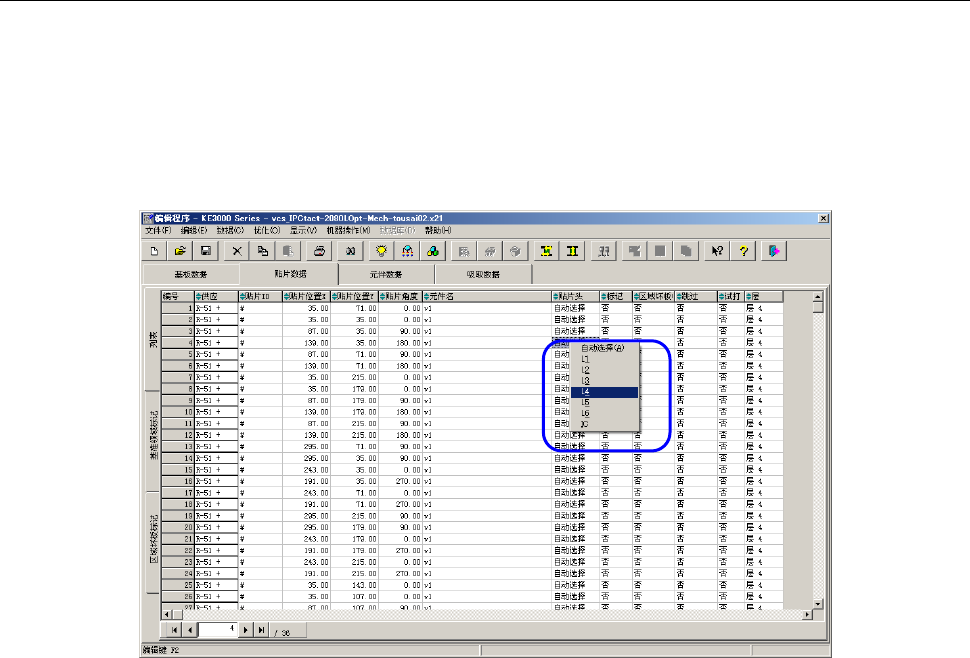

下图为编辑程序的贴装数据编辑画面。选择图像识别元件的贴装点，指定 Head 为 LNC60Head(L1～
L6)，在输入顺序生产时，图像识别元件就分配给 LNC60Head。
(2) 自动选择
Head 被指定为自动选择(默认值)时，不管是否是输入顺序生产还是最优化顺序生产，只要是可以适
用于 LNC60Head 的元件，图像识别元件也会自动地分配给 LNC60Head。
