第2部 功能详解篇 第13章 选项组件
13-113
13-18 MNVC 的操作方法
13-18-1 机器设置
选择机器设置的使用单元，单击选项使用单元 2 选项卡后，显示下图。勾选 MNVC，则 MNVC 功能
有效。详细情况请参见『第 8 章 机器设置』的『使用单元(功能)』。
第2部 功能详解篇 第13章 选项组件
13-114
13-18-2 贴装数据的编辑
通过以下方法将图像识别元件分割给 LNC60Head。
(1) 指定 Head
下图为编辑程序的贴装数据编辑画面。选择图像识别元件的贴装点，指定 Head 为 LNC60Head(L1～
L6)，在输入顺序生产时，图像识别元件就分配给 LNC60Head。
(2) 自动选择
Head 被指定为自动选择(默认值)时，不管是否是输入顺序生产还是最优化顺序生产，只要是可以适
用于 LNC60Head 的元件，图像识别元件也会自动地分配给 LNC60Head。
第2部 功能详解篇 第13章 选项组件
13-115
13-18-3 优化

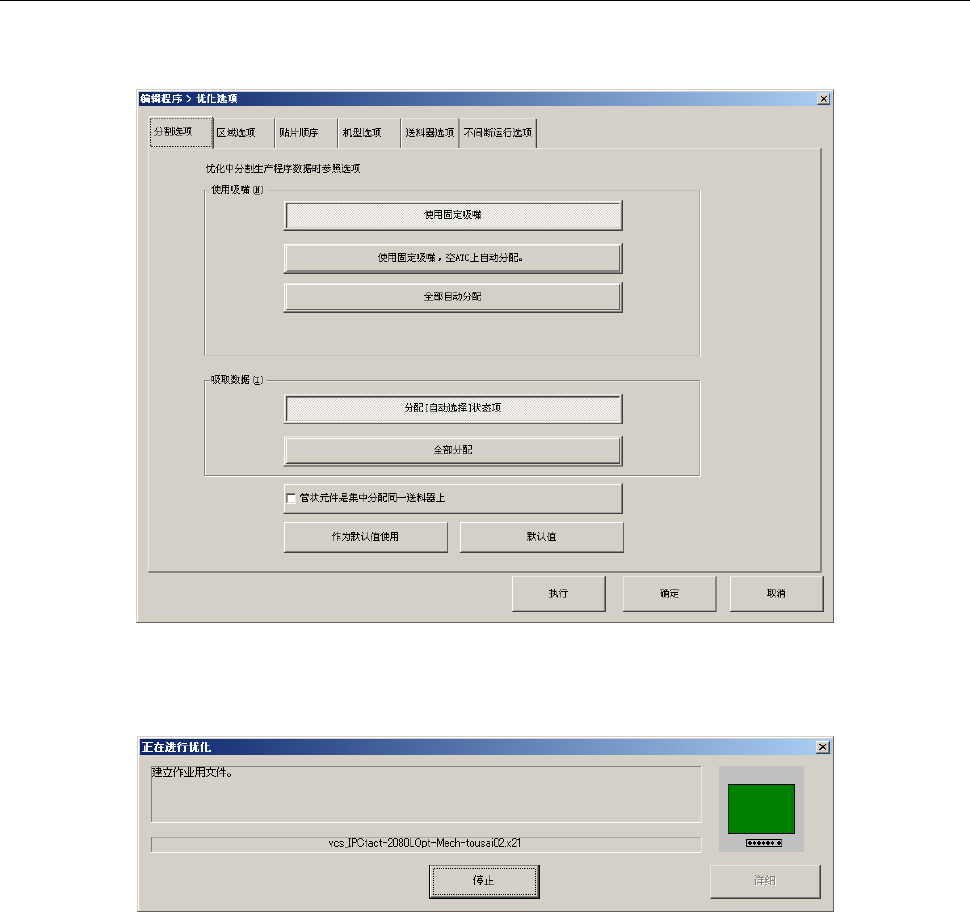

在编辑程序画面的菜单上选择了[优化]之后，显示如下画面。请进行必要的选项设定，按[运行]按钮(优
化选项设定没有 MNVC 功能的追加项目)。
打开优化实行中的画面，显示优化的进行情况。优化正常地结束之后，会关闭优化实行中画面。
