第1部 基本篇 第2章 生产 2-2 2-2 概要 使用已制作的生产程序进行贴片确认和生产。 制作完新程序后，在实际生产前，有必要进行 试生产，以确认贴片坐标·吸取坐标等，对新 建的程序进行最终确认。 2-2-1 生产模式 在生产中，有以下 3 种生产模式。 No. 生产模式 内容 １ 基板的生产 是指定生产数量，实际生产基板的模式。 ２ 试打 是进行试生产的模式。 可选择吸取位置追踪和贴片后的贴片位置追踪。 ※1 ３ 空打 不使用元件…
第1部 基本篇 第2章 生产
2-1
第 2 章 生产

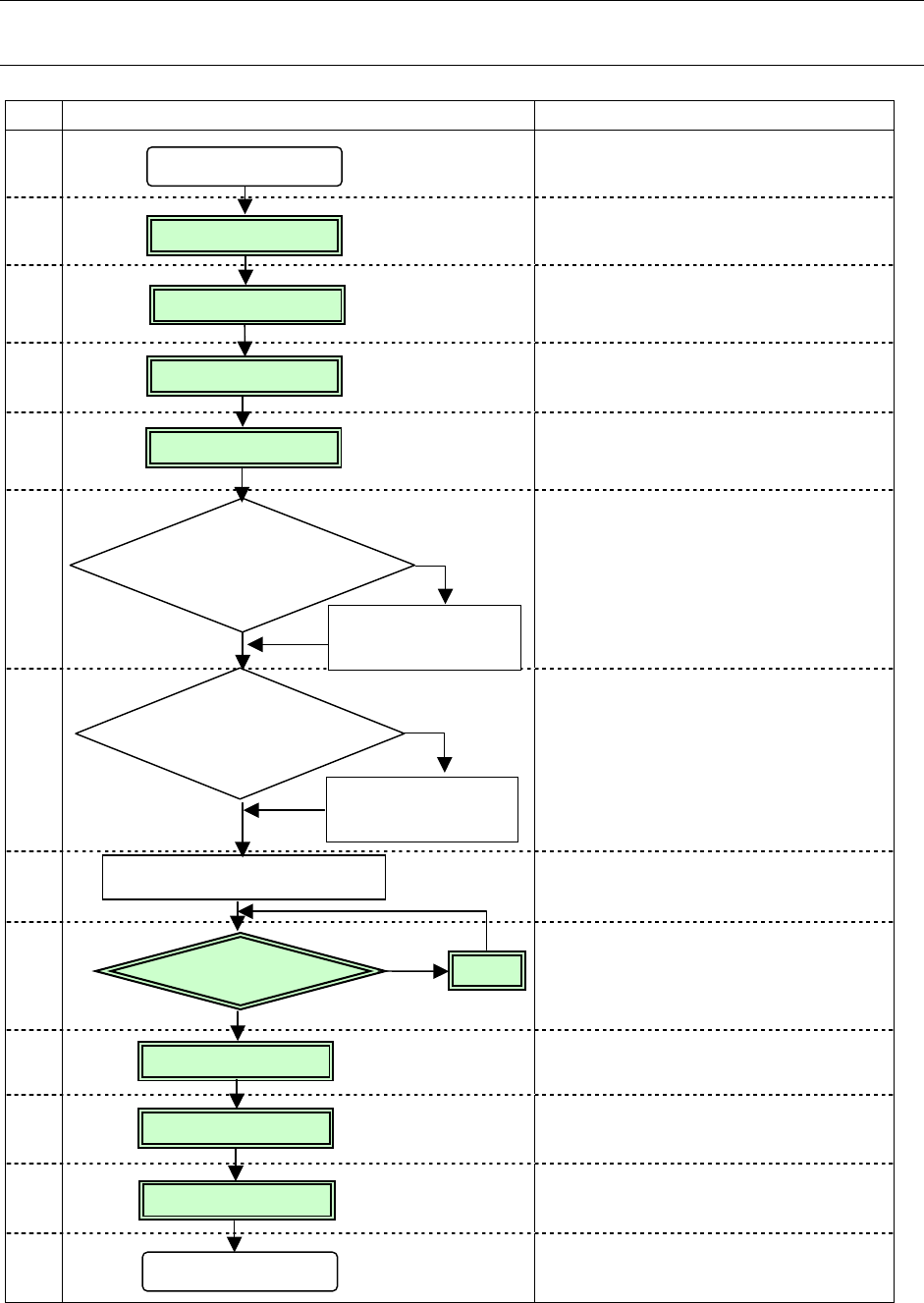

2-1 流程图
本章将对 No2～No5、No9～No12 加以说明。
No. 流程图 备注
1
进行主空气压力的确认(0.49MPa)，
ATC 周围的确认等日常检查。
2
3
在实施前确认装置内部是否有异物等。
4
节假日结束后以及在寒冷的地方使用
时，请务必实施(预热 10 分钟左右)。
5
6
在日常检查或设置基板时、以及在清
扫吸嘴或改变基准销位置后，机器的
初始设定状态被改变时，请重新设定
“机器设置”。
(参见“第 8 章 机器设置”)
7
参考“第 5 章数据库”
8
9
当发生贴片位置偏差、定心不良等，
未能正常贴片时，可用“程序编辑”
进行修正。但部分元件数据可在“生
产”中进行修正。
10
11
12
13
定期性实施
(参见“第 3 章 保修”)
电源ON
装置检查
返回原点
预热
设置基板
机器设置状况的
变更
用“机器设置”
来设定变更部分
制作元件数据库
用“数据库”来
制作元件数据
贴片确认
存在问题时
生产
退出生产
电源 OFF
无异常
必要时
必要时
不必时
不必时
修正
制作、编辑生产程序
日常检修
第1部 基本篇 第2章 生产
2-2
2-2 概要
使用已制作的生产程序进行贴片确认和生产。
制作完新程序后，在实际生产前，有必要进行试生产，以确认贴片坐标·吸取坐标等，对新
建的程序进行最终确认。
2-2-1 生产模式
在生产中，有以下 3 种生产模式。
No. 生产模式 内容
１ 基板的生产 是指定生产数量，实际生产基板的模式。
２ 试打 是进行试生产的模式。
可选择吸取位置追踪和贴片后的贴片位置追踪。
※1
３ 空打 不使用元件而确认吸取贴片动作的模式。
可选择吸取位置追踪和贴片后的贴片位置追踪。
※1
※1：参见第 4 章“4-5-4-4 确认”的贴片位置追踪与吸取位置追踪。
基板的生产、试打、空打中，可分别设定生产条件、试打条件及空打条件。
第1部 基本篇 第2章 生产
2-3
2-2-2 生产流程
ＳＴＡＲＴ
生産条件を
選択して起動
終了
生産条件？
生産条件設定
部品数設定
基板生産 空打
空打条件設定試打条件設定
部品数設定
試打
終了か？
実行モード指定
ＥＮＤ
空打試打
基板生産
Ｎ
Ｙ
実行モード指定 実行モード指定
图 2.2.2.1 生产示意流程
START
选择生产条件
并起动
设定试打条件 设定生产条件 设定空打条件
指定运行模式 指定运行模式
试打
空打
设定试打条件 设定试打条件
设定元件数 设定元件数
试打 基板生产 空打
结束？
结束
END
N
Y
指定运行模式
生产条件？
生产基板
