第1部 基本篇 第2章 生产
2-46
⑪ 元件 ID
显示贴片头将吸取的贴片元件的元件ID。
⑫ 送料器台状态
不间断运行时显示送料器台的状态。
用如下图形表示送料器台的有效、无效。
送料器台有效状态（生产状态）
送料器台无效状态（停止状态）
第1部 基本篇 第2章 生产
2-47
2-8-3-2 生产设备状态画面
按下<START>开关，生产开始后，如果在操作选项的“生产（显示）”标签中，选中“生产中显示设
备画面”选项，则在画面中显示生产设备状态。
进行生产时的画面显示例，如下图所示。

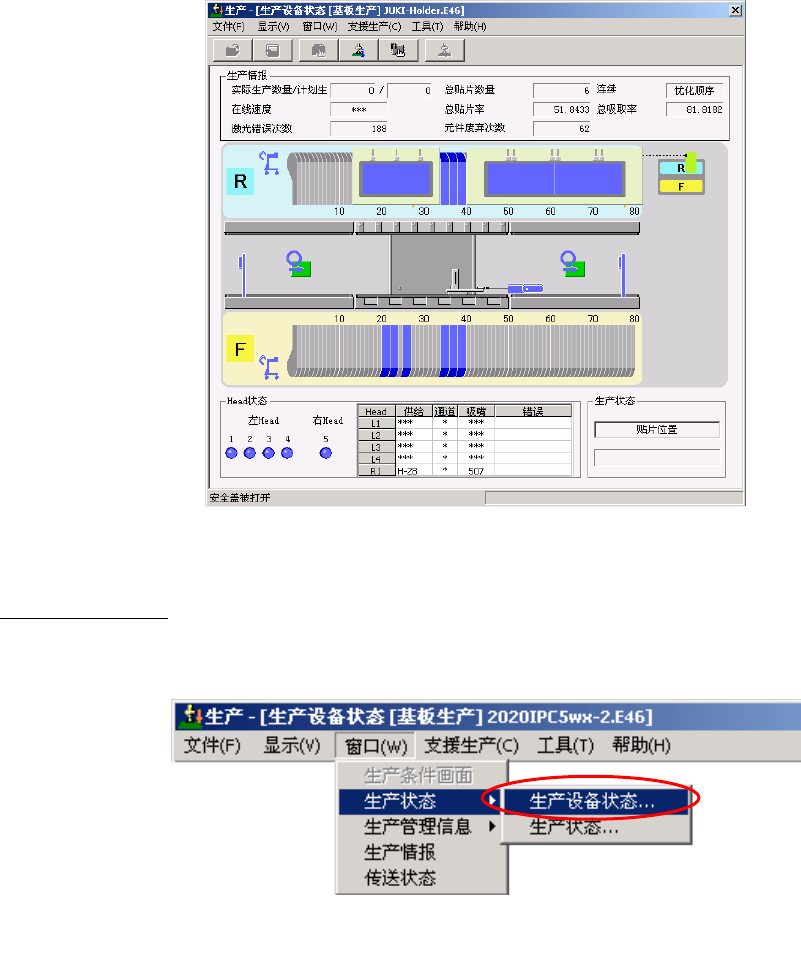

图 2-8-3-2-1 生产设备状态画面
生产设备状态菜单
选择窗口菜单中的“生产状态”-“生产设备状态”，显示生产设备状态画面。
只有在生产进行中的时候，菜单才可以选择。
图 2-8-3-2-2 生产设备状态菜单
第1部 基本篇 第2章 生产
2-48
生产设备状态画面中显示的信息概述如下。
(1) 生产信息的信息
项目 概要
实际生产数量／
计划生产数量
计划生产数量：在生产条件中设置的计划生产数量。
实际生产数量：显示实际生产数量。
操作选项的“生产（显示）”标签的“累计生产基板件数”选项被选中时，
从生产基板件数的实际生产数开始计数。
操作选项的“生产（显示）”标签的“倒计生产基板件数”选项被选中时，
生产实际数变为剩余件数。
总贴片数量 显示一张基板平均的全部贴片点数。
连续 显示目前进行中的贴片顺序。
在线速度 显示生产的一张基板，从完成基板的夹紧到解除基板夹紧的平均时间｡
总贴片率、总吸取率 显示机器全部的总贴片率、吸取率｡
操作选项的“生产（显示）”标签的“显示总贴片率、总吸取率”选项被选中
时，显示总贴片率、总吸取率，如取消选中时，不显示总贴片率、总吸取率。
元件用完次数 显示元件用完次数的累计。
激光错误次数 显示发生激光识别错误次数的累计。
元件废弃次数 显示元件废弃次数的累计。
