第 1 部 基本编 第 2 章 生产
2-94

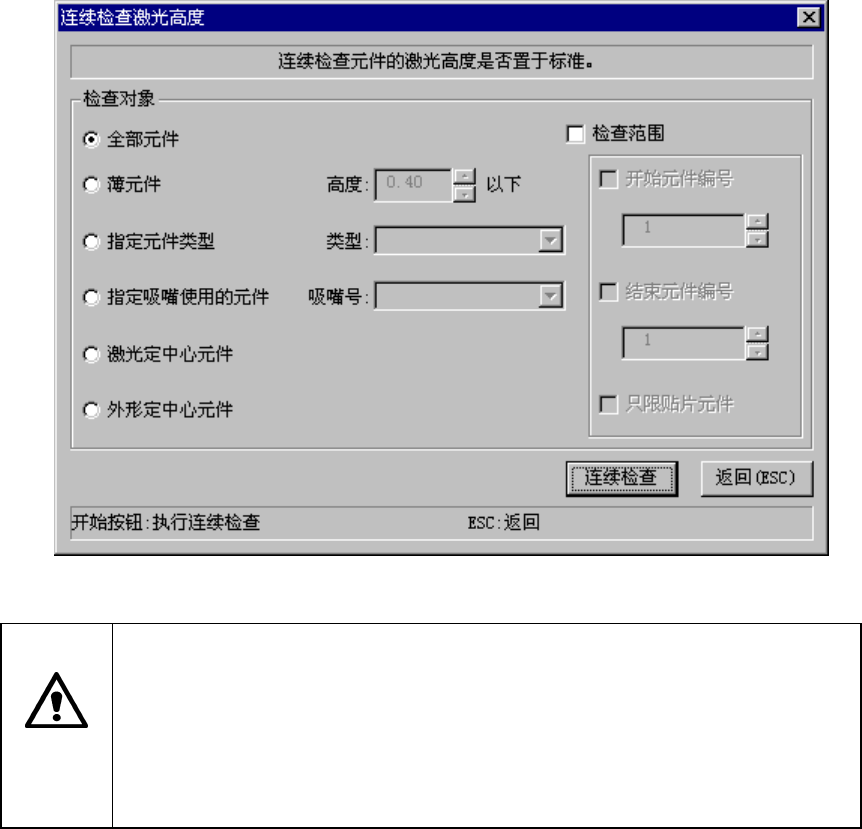

3) 激光高度连续检查功能
从菜单栏中选择“工具”/“检查”/“激光高度检查”，显示连续检查条件设定画面。设定
检查对象元件和检查范围。
选择“连续检查”按钮，在指定的检查范围中进行检查。
•
重复至指定的检查范围的最后的元件，返回条件设定画面。
•
当检查中检测出错误时，进入单独检查模式。
图 2.10.6.3.1 设定激光高度连续检查条件
注意
按下“连续检查”，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装
置。
在按下“连续检查”，请务必确认装置内部无人作业。
在按下“连续检查”前，请确认装置附近没有会受到人身伤害的人。
在按下“连续检查”前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
第 1 部 基本编 第 2 章 生产
2-95
1) 作为对象的元件
仅在检查与元件数据中某一条件相一致的元件时设定。
① 所有元件
检查所有的元件数据。
② 仅限于薄元件
仅检查高度在设定的“高度”值以下的元件。
③ 仅限于指定的元件类别
仅检查指定的元件类别。
④ 仅限于使用指定吸嘴的元件
仅检查使用了指定吸嘴的元件。
⑤ 仅限于激光传感器联动元件
仅检查进行激光传感器联动的元件。
⑥ 仅限于视觉定心元件
仅检查进行视觉定心的元件。(仅限于KE-2055R、2060R时)
2) 检查范围
从作为对象的元件条件上，归纳某个元件编号，进行检查时候选中。
① 开始元件编号
指定开始检查的元件数据编号。
② 结束元件编号
指定结束检查的元件数据编号。
③ 仅限于贴片元件
当限定为贴片数据中指定的元件数据时选中。
3) 检查

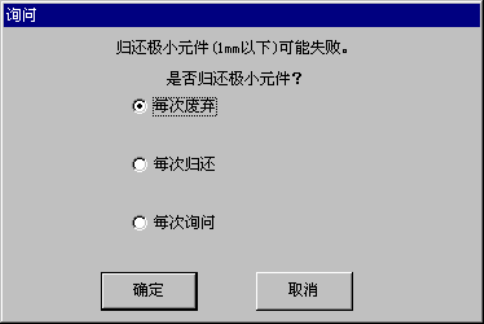

连续检测开始后，立即显示元件尺寸在1mm以下的元件在检测后如何处理的选择画面。单击「确
定」。
图 2.10.6.3.2 元件返还确认
● 每次废弃
元件进行每次指定的废弃。
● 每次返还
元件返还原来的位置。
● 每次确认
每1次检测结束后对1mm以下的元件进行确认。
第 1 部 基本编 第 2 章 生产
2-96

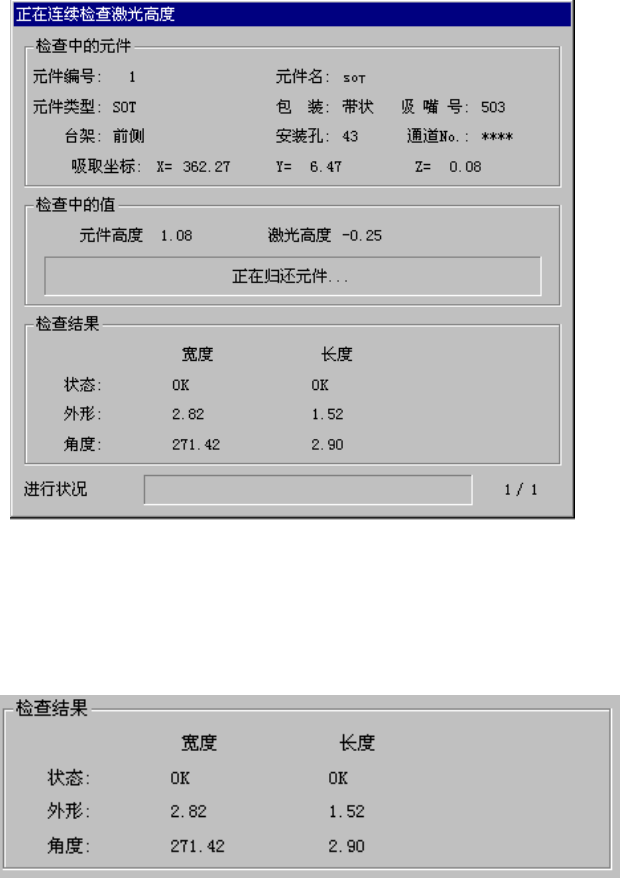

连续检查中显示进行连续检查的元件内容/吸取位置/激光高度，显示依次检查的处理内容。
图 2.10.6.3.3 激光高度连续检查
① 激光高度检查结果
检查后，在激光高度检查结果中显示结果值。短边、长边表示第1次、第2次检测出各元件
最小宽度时的数据。短边及长边的状态仅当“OK”时有效。
图 2.10.6.3.4 激光高度检查结果
● 状态
OK：定心成功
数字：定心失败(参见第9章“2-3激光控制”)
● 外形
显示定心成功时的激光检测出的宽度。
● 角度
显示定心时的元件角度。
