第1部 基本篇 第4章 生产程序制作 4-211 ◆ 贴片跟踪时的示教操作流程 贴片坐标 向 XYZ 编辑箱中 输入焦距 按 下 HOD 设 备键 示 教操作 确定坐标 后 ENTER CANCEL 按 下“ 设定 ” 按钮 或 ENTER 按 下“取 消 ” 按钮 或 CANCEL 变 更 贴片数据
第1部 基本篇 第4章 生产程序制作
4-210
6) 跟踪时的坐标示教
当跟踪的坐标与实际不同时，可用HOD进行贴片坐标的示教。
<步骤>
① 将光标移动到 X 或 Y 坐标。
② 按 HOD 装置按钮，进行坐标示教，然后按 ENTER 键确定。
图 4.5.4.4.3-4 正在进行示教
③ 要使确定的坐标值有效时，按下<设定>或再次按下 ENTER。
返回坐标时，按下<取消>或CANCEL。
在操作选项中设定 [放大数字]时，可将像机拍摄的画像放大在 VCS 监视器上显示。
在上述步骤②中，按 1 次 HOD 的 WINDOW 按钮时，可进行普通窗口示教。
继续按下第 2 次 WINDOW 按钮时，切换为放大显示的示教窗口。
元件外形尺寸的长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。而且，贴
装角度 + 电路角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
可根据元件的外形尺寸，切换放大比例：
选中放大４倍时：・
长边尺寸为 2.25～1.11mm 时 ，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・不选中放大４倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
第1部 基本篇 第4章 生产程序制作
4-211
◆ 贴片跟踪时的示教操作流程
贴片坐标
向 XYZ 编辑箱中
输入焦距
按
下 HOD 设
备键
示
教操作
确定坐标
后
ENTER
CANCEL
按
下“
设定
”
按钮
或 ENTER
按
下“取
消
”
按钮
或 CANCEL
变
更
贴片数据
第1部 基本篇 第4章 生产程序制作
4-212
4-5-4-4-4 坐标类：吸取位置/吸取高度
通过摄像机跟踪吸取位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示
教进行修正。
此外，可以通过HMS(选购件)跟踪吸取高度。此时，监视器上依次显示从HMS获得的检测值。
当高度有明显差异时，请与坐标示教一样，对高度值进行示教。

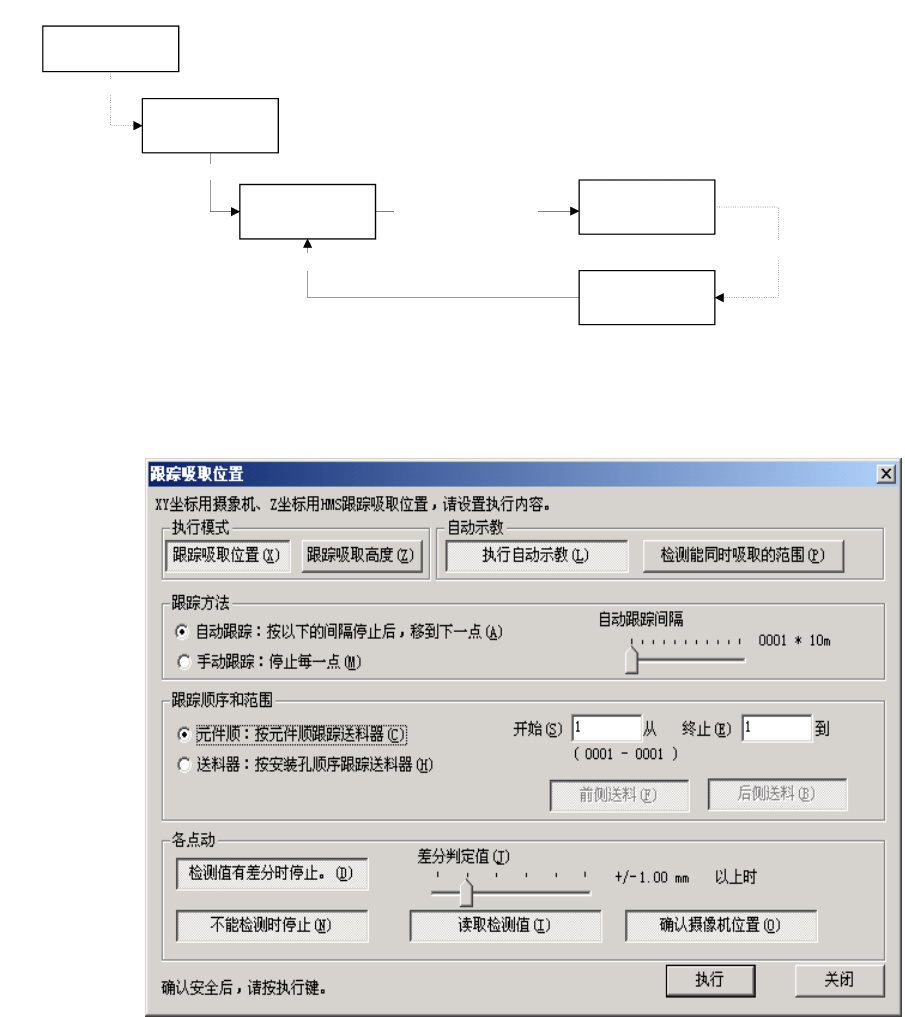

◆ 吸取位置(高度)跟踪的流程
1) 条件设定
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“跟踪吸取位置”，显示如下画面。
图 4.5.4.4.4-1 吸取坐标位置摄像机跟踪
机器操作菜单
吸取位置/吸取高度
吸取跟
踪的
条件设定
吸取位置(高度)的
跟踪执行
反映各坐标的修正
向各吸取数据坐标移动
用监视器检查
坐标/HMS 检出值
用 HOD 进行示教
各坐标的修正
选择
执行
